Amplificador 2.1 con TDA2030 filtro incluido

[Marce]

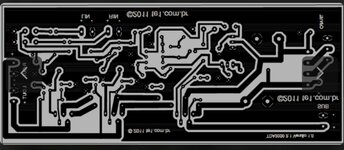

el tamaño de la imagen para planchado, es el tamaño real?

Buenos dias casuca, bueno, mas alla de lo que dicen 2me y fogo, si, es a tamaño real, lo imprimis y sale andando.
A ese que ves le saque los tda para otro proyecto y me quedo la placa, cuando haga la proxima compra de componentes lo vuelvo a armar, asi que si necesitas una mano para comparar tu placa con la mia chista nomas.
Abrazo



[Fogonazo]

Otro proyecto 2.1 similar al del origen del tema.

​

¡ Enyoy it !​



[tremex]

con las dos formas para ver cual suena mejor y cual suena bonito... porfa te lo agradeceria....



[tremex]

tengo una gran duda estas resistencia y condesadores es para eliminar el ruido de la entrada ???



[Fogonazo]

tengo una gran duda estas resistencia y condesadores es para eliminar el ruido de la entrada ???Ver el archivo adjunto 173902

Es un filtro Pasa-Altos.

Todo el conjunto es un sistema 2.1, separa 1 canal de graves por un lado y 2 canales de medios + agudos por otro lado



[tremex]

@Fogonazo la imagen del diagrama no se ve muy bien sera que la puedes subir de nuevo mas clara ''??
@Fogonazo como hago para hacer un filtro pasa altos y medios pasivo ??



[josee]

Fogonazo, la imagen PCB PNG. Está a tamaño real, lista para imprimir? Sería descargarla e imprimir? Gracias.



[chifu]

No se si está bien ponerlo acá pero este es mi proyecto 2.1 con "esteroides" y todos los circuitos fueron sacados de este foro , algunos no andaban a la primera pero con alyuda del grupo logré hacer funcionar todo junto, tuve problema con transistores mj15003 falsos que no alcanzaron a encender la etapa y ya estaban quemados
Primeramente las plaquetas amplificadoras fueron las UAP-02 de RCA salida cuasicomplementaria , pero como no conseguia cantidad de mj15003 y si 15004 la pasé a complementaria con ayuda de Indemorning
La segunda etapa la realicé con un mezclador de 4 canales , dos estereo y dos mono , de ahí a un master que se divide una salida estereo para medios y agudos y una salida mono para subwoofer.


Este seria el control de tono para medios y agudos en el pdf


esta seria la parte de la fuente de alimentacion

primero la blinde con aluminio , pero decidi cambiarlo a chapa
