Arreglo de Sansui S300 durante la cuarentena

Hay un transistor 2a238 5ob? En lugar de c945... Está puesto invertido así que mañana si lo consigo lo cambio
Ya lo cambie por un nuevo c945 que tenía guardado, el tema es que encontré dos resistencias sin valor una de 22k y otra de 68k

Hola en un grupo de audio vintage descubrí que este Ken Brown fue fabricado por Inkel, como también el ss3350 que es hermano del Blat rk745 y del Sherwood S-7650CP, vaya lo que uno encuentra en la web,

No hay caso el relay no pega, le llegan 34 v y los transistores no tienen los voltajes que dice el diagrama, de ya volvió a quemar la residencia de 2.7ohms, que hará que se queme, es la que está redondeada en la foto1597712497335529378815.jpg

¿Se te quema una resistencia en serie con un capacitor? o el cap está muy mal o tenés una oscilación tremenda
¿estás usando una lámpara en serie para las pruebas?
La verdad que no😐, como los transistores de poder estaban bien,que nabo. Ni bien llegue lo pruebo con la serie
¿Se te quema una resistencia en serie con un capacitor? o el cap está muy mal o tenés una oscilación tremenda
¿estás usando una lámpara en serie para las pruebas?
La verdad que no😐, como los transistores de poder estaban bien,que nabo. Ni bien llegue lo pruebo con la serie
Efectivamente, esa es la red zobel de ese canal. Seguramente está oscilando a lo bestia.
Que chip es el IC 1401 ???
Un LM391n100 el técnico a mí amigo le hizo comprar dos y se los conseguí y luego este le dijo que andaban bien 😐, así que tengo dos nuevos, voy a probarlo con la luz serie y cambió el chip a ver si es eso

Última edición:

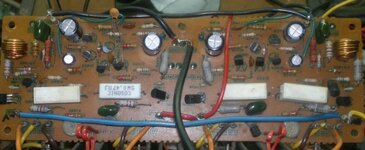

Hola resulta que el técnico si había cambiado los chips, la placa tiene marcas de sobrecalentamiento en los dos canales, va foto. La segunda es del capacitor en serie a la resistencia quemada, tiene una mancha negra, este capacitor de poliéster verde dice i50j. Del canal bueno también el capacitor tiene muestras de temperatura.
El condensador de la resistencia está en corto, lo probé con el tester en modo prueba de diodos. Así que tendré que conseguir uno, la luz serie queda tenue, va foto.
Los capacitores en serie a la resistencia tienen distintos valores en cada lado😐 50j dónde fallo y 104j el lado bueno


Adjuntos

  • 1600216632526182576248.jpg
    327.9 KB · Visitas: 8
  • 16002167478011662783233.jpg
    301.3 KB · Visitas: 8
  • 16002168374581795007966.jpg
    256.7 KB · Visitas: 7
  • 1600216900142422760421.jpg
    242.7 KB · Visitas: 7
  • 1600218260605168056873.jpg
    285 KB · Visitas: 6
Última edición:
Los capacitores en serie a la resistencia tienen distintos valores en cada lado😐 50j dónde fallo y 104j el lado bueno
50j no tiene pinta de ser el valor del cap, o es un cap de 50 pf lo que sería muy extraño, 104j es 100 nF y el esquema dice que va 10 nF, revisá bien eso o cambialos directamente (C1411 y C1461) por dos nuevos de 10 nano faradios.

50j no tiene pinta de ser el valor del cap, o es un cap de 50 pf lo que sería muy extraño, 104j es 100 nF y el esquema dice que va 10 nF, revisá bien eso o cambialos directamente (C1411 y C1461) por dos nuevos de 10 nano faradios.
Si es verdad, pero el proveedor de otra ciudad está de balance😐. Voy a ver si tengo por ahí.

Si es verdad, pero el proveedor de otra ciudad está de balance😐. Voy a ver si tengo por ahí.
Conseguí capacitores de 100 nf... Desconecte la placa de protección de parlantes ,y la luz en serie brilla un poquito menos... Solamente está conectada la entrada y salida de audio, medí los voltajes y a los cables desoldados, adjunto el diagrama y circuito de la placa de protección. Probé la salida de auriculares y no sale sonido
La salida que estaba bien media 7.8mv,la del capacitor cambiado estaba en 2.1mv. la conexión llave de parlantes había 3.2mv en ambos canales, los cables de color verde, maron, gris y blanco traen el voltaje de reposo.


Adjuntos

  • 1600302746331873201906.jpg
    355.6 KB · Visitas: 8
  • 16003027971182650459.jpg
    335.8 KB · Visitas: 8
  • 16003028939531382978176.jpg
    157.3 KB · Visitas: 9
  • 1600302926247783204006.jpg
    214.6 KB · Visitas: 8
Última edición:
Hola gente, cambié los tres capacitores del circuito de protección, el voltaje al relay bajo a 30v antes andaba en 39🙂, también noté que si la salida conflictiva desactivaba el loudness se bajaba mucho el volumen, medí el volaje entre las resistencias de los emisores, el que estaba bien con el volumen a 0 y parlante conectado daba 0.1 y el canal malo daba00.0 lo ajuste y está igual, incluso se le fue el problema del loudness, también suena parejo con los graves, cosa que antes no pasaba, el se escuchaba con menos graves. El tema es el cuento tendría que tener de corriente de reposo , por uno es 1.8mv (canal que quemaba la resistencia) y el canal bueno tiene 00.0mv si conecto un parlante queda en 01.0mv y el volumen en cero.

El tema es el cuento tendría que tener de corriente de reposo , por uno es 1.8mv (canal que quemaba la resistencia) y el canal bueno tiene 00.0mv si conecto un parlante queda en 01.0mv y el volumen en cero.
La corriente no se mide en milivolts, ¿sobre qué resistencia estás midiendo? (siempre poné la entrada en cero o mejor el conector en cortocircuito)

Hola gente, sigo con el Ken Brown mientras disfruto del 6060, medí los voltajes del chip y el canal que está con problemas no me dio como corresponde,paso fotos. Mañana voy a medir los corajes de los transistores nombrados como q1451 y q1452.
