Construir receptor de enlace para FM desde cero (UHF 300 Mhz)

Hola, les traigo un proyecto para los amigos del foro.
Es un receptor de enlace que estaré construyendo por etapas.
Lo primero fue realizar la etapa de recepción desde cero hasta las pruebas iniciales de funcionamiento. Mi explicación es muy básica y pretendo ir aprendiendo con ustedes a medida que se va avanzando en el proyecto para saber en que puede mejorar, simplificar, modificar o lo que estimen conveniente.
El circuito esta probado como pueden ver en el video y en cuanto a la calidad de audio, se puede apreciar y con la instrumenación que tengo disponible, puedo hacer tantas modificaciones como vayan presentando.
No soy experto en el tema expuesto y tampoco es la última palabra de circuito, es totalmente mejorable por lo que estoy atento a sus sugerencias.

La segunda etapa será el pll con el oscilador para manejar la frecuencia de trabajo que vamos a usar.
Creo poder ir avanzando cada día con una parte del proyecto a medida que tenga tiempo libre fuera de mi jornada de trabajo que por lo general es de madrugada, pero estaré atento a cualquier sugerencia como ya saben.

La tercera etapa será un filtro a la entrada de la etapa receptora.
Este filtrito activo servirá para eliminar en mayor parte la señal proveniente del transmisor de FM con el que trabajaría este receptor.

Si no hay mucho más que agregar en estas 3 etapas, quedaría hacer una cajita para montar todo


Espero les sirva de ayuda o guia para que realicen un circuito como este.

Estoy compartiendo toda la información que tengo disponible, no cuento con circuito esquemático de mejor calidad o diseño de pcb más que un archivo de vectores para hacer la placa en una CNC.
Lo interesante es que funciona tal como pueden ver en el video que por muy mal editado y no muy buen sistema de grabación más que mi celular que se apaga sin previo aviso, les puedo asegurar de que la cosa hace la pega. :)
Saludos



Adjuntos

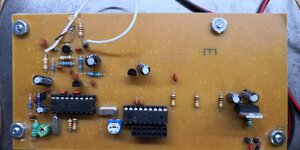

  • _MG_5206.JPG
    359.5 KB · Visitas: 44
  • 20220310_070728.jpg
    416 KB · Visitas: 63
  • c.jpeg
    194.9 KB · Visitas: 70
  • a.jpeg
    149.5 KB · Visitas: 60
  • b.jpeg
    205.3 KB · Visitas: 42
Sin duda, muy interesante, mi más sincera enhorabuena. La verdad es que como bien se sabe, trabajar en frecuencias de UHF a nivel "casero" es cuanto menos dificil pero no imposible.

Parabéns pelo projeto amigo, e realmente muito audacioso trabalhar com UHF, a sensibilidade do circuito e muito grande e existem outros desafios também. Abraço!

imaurente dijo:
Felicidades por el proyecto amigo, es realmente audaz trabajar con UHF, la sensibilidad del circuito es muy alta y hay otros retos también. ¡Abrazo!

Última edición por un moderador:

Daniel Lopes

Miembro Geconocido
Hola, les traigo un proyecto para los amigos del foro.
Es un receptor de enlace que estaré construyendo por etapas.
Lo primero fue realizar la etapa de recepción desde cero hasta las pruebas iniciales de funcionamiento. Mi explicación es muy básica y pretendo ir aprendiendo con ustedes a medida que se va avanzando en el proyecto para saber en que puede mejorar, simplificar, modificar o lo que estimen conveniente.
El circuito esta probado como pueden ver en el video y en cuanto a la calidad de audio, se puede apreciar y con la instrumenación que tengo disponible, puedo hacer tantas modificaciones como vayan presentando.
No soy experto en el tema expuesto y tampoco es la última palabra de circuito, es totalmente mejorable por lo que estoy atento a sus sugerencias.

La segunda etapa será el pll con el oscilador para manejar la frecuencia de trabajo que vamos a usar.
Creo poder ir avanzando cada día con una parte del proyecto a medida que tenga tiempo libre fuera de mi jornada de trabajo que por lo general es de madrugada, pero estaré atento a cualquier sugerencia como ya saben.

La tercera etapa será un filtro a la entrada de la etapa receptora.
Este filtrito activo servirá para eliminar en mayor parte la señal proveniente del transmisor de FM con el que trabajaría este receptor.

Si no hay mucho más que agregar en estas 3 etapas, quedaría hacer una cajita para montar todo


Espero les sirva de ayuda o guia para que realicen un circuito como este.

Estoy compartiendo toda la información que tengo disponible, no cuento con circuito esquemático de mejor calidad o diseño de pcb más que un archivo de vectores para hacer la placa en una CNC.
Lo interesante es que funciona tal como pueden ver en el video que por muy mal editado y no muy buen sistema de grabación más que mi celular que se apaga sin previo aviso, les puedo asegurar de que la cosa hace la pega. :)
Saludos

!Ejelente Video , muy didactico , pero una cosa no me cierra , ? porque no conectaste la entrada de tu receptor UHF directamente a lo generador de RF por meo de un cable coaxial de 50 Ohmios ?
!Saludos cordeales desde Brasil!

No estoy en contra de nadie aqui , y todo mi respeto , pero no me parece entonces un clon con pequeñas modificaciones , cuando se tienen herramientas , y se conoce el principio de funcionamiento .se puede mirar al final del hilo principal antiguo , no se , por que esta abierto un hilo nuevo , de todas formas he preguntado hace tiempo por el y no hay respuesta , hasta que postee el mio . Felicidades



Última edición por un moderador:

Daniel Lopes

Miembro Geconocido
"La tercera etapa será un filtro a la entrada de la etapa receptora.
Este filtrito activo servirá para eliminar en mayor parte la señal proveniente del transmisor de FM con el que trabajaría este receptor."
Esa etapa es inprescindible para lo correcto funcionamento de cualquer receptor de radioenlace , cosa olvidada por muchos entiendidos en ese tema.
En realidad no es un filtro activo y si un filtro muy selectivo e de preferenzia de baixa pierda por inserción para no degradar en mucho la sensibilidad de nuestro RX.
!Saludos!

Esa etapa es inprescindible para lo correcto funcionamento de cualquer receptor de radioenlace , cosa olvidada por muchos entiendidos en ese tema.
En realidad no es un filtro activo y si un filtro muy selectivo e de preferenzia de baixa pierda por inserción para no degradar en mucho la sensibilidad de nuestro RX.
!Saludos!
Voy a contar una anécdota que te da la razón al cien por cien.

Una emisora que emitía con 500 W o más, se pone un receptor fabricado "a mano" por un prestigiosa empresa Española cuyo nombre no diré, con el TX apagado, todo bien, al encender, ruido blanco.

Se coloca otro receptor de enlace de otro fabricante y todo perfecto. En resumen, una RF circundante excesiva aunque sea en frecuencias diferentes puede desensibilizar el receptor o dejarlo completamente sordo. Esta experiencia evidencia lo importante que es un filtro.

Pensé en poner en el tema que menciona el amigo radium98 toda esta información, pero preferí armar uno nuevo mostrando paso a paso el armado del equipo completo utilizando instrumentos para saber si realmente vale la pena armar este circuito.
Hay mucha información dando vuelta por el foro, pero no simpre se puede hacer pruebas o saber si realmente funciona lo que se esta publicando.
Con este circuito que funciona medianamente, puedo recibir sus aportes para ir modificando y mejorar el crecptor. También la idea es mantener acrivos los link de descargas y en el caso de que alguien quiera hacer este circuito, vea si realmente funciona con las modificaciones que se puedan presentar además de que puedo usar instrumentos disponibles para testear o medir que tal funciona lo que hago.
En unas horas puedo comenzar con el pll, que no es lo mejor, pero tengo solo este circuito probado y se que se acopla bien a este proyecto.

La imagen es del pll que voy armar, se puede hacer más pequeño, pero no tengo hecho el archivo para la cnc de un pll más pequeño que funcione para UHF, así que tal vez voy a usar una placa de mis circuitos de pll para fm.

Saludos


Adjuntos

  • IMG_20181011_064406.jpg
    183.3 KB · Visitas: 22
Lo ideal seria que incorporase el oscilador, mezclador y control pll tambien en la misma pcb en lugar de externo, se puede hacer con solo 2 integrados mas, es solo una opinion, te felicito por tu trabajo y detallada informacion

Lo ideal seria que incorporase el oscilador, mezclador y control pll tambien en la misma pcb en lugar de externo, se puede hacer con solo 2 integrados mas, es solo una opinion, te felicito por tu trabajo y detallada informacion
Claro que se puede hacer de esa manera, todo en la misma placa ya que son circuitos pequeños, pero esta vez quise hacerlo separado para posiblemente usar un pll distinto o mejor.
Ahora me equivoqué haciendo el diseño de la placa, no giré al momento de digiralizar para la cnc. Como es una placa de prueba, voy a voltear los pines de los integrados y vemos que pasa.... si resulta bien, hago plaquita nueva al lado que corresponde y mejorando algun detallito que seguro también se me pasó.

La primer y segunda imágen es como queda el frezado de la placa, desde la tercera en adelante son después de limpias y la última es más evidente que me equivoqué en imprimir o digitalizar el frente.
También adjunto el archivo .lay6 para quien quiera darle una miradita y hacer bien el impreso :)

Sigo ahora para grabar el armado de esta placa.
Saludos



Adjuntos

  • 20220311_180002.jpg
    418 KB · Visitas: 16
  • 20220311_175746.jpg
    574.5 KB · Visitas: 15
  • 20220311_175159.jpg
    493.1 KB · Visitas: 16
  • 20220311_175144.jpg
    243.7 KB · Visitas: 14
  • 20220311_174504.jpg
    375.7 KB · Visitas: 14
  • 20220311_174500.jpg
    260.2 KB · Visitas: 16
  • pll enlace.rar
    11.7 KB · Visitas: 47
Pensé en poner en el tema que menciona el amigo radium98 toda esta información, pero preferí armar uno nuevo mostrando paso a paso el armado del equipo completo utilizando instrumentos para saber si realmente vale la pena armar este circuito.
Hay mucha información dando vuelta por el foro, pero no simpre se puede hacer pruebas o saber si realmente funciona lo que se esta publicando.
Con este circuito que funciona medianamente, puedo recibir sus aportes para ir modificando y mejorar el crecptor. También la idea es mantener acrivos los link de descargas y en el caso de que alguien quiera hacer este circuito, vea si realmente funciona con las modificaciones que se puedan presentar además de que puedo usar instrumentos disponibles para testear o medir que tal funciona lo que hago.
En unas horas puedo comenzar con el pll, que no es lo mejor, pero tengo solo este circuito probado y se que se acopla bien a este proyecto.

La imagen es del pll que voy armar, se puede hacer más pequeño, pero no tengo hecho el archivo para la cnc de un pll más pequeño que funcione para UHF, así que tal vez voy a usar una placa de mis circuitos de pll para fm.

Saludos
Yo te recomiendo utilizar un chip PLL con un menor ruido de fase, el TSA5511 es bueno y puede sintetizar hasta 1200MHz o algo más, pero su ruido de fase es muy alto, ello se traduce en menor sensibilidad de tu receptor, un MB1502 o mejor un LMX2316 es más adecuado, otro detalle es que el micro controlador debe ajustar la frecuencia con DIP SW u otra forma estática, que programe al PLL y después duerma(sleep) eso evita ruido, un PIC enano suele bastar si se quiere 8 frecuencias distintas, la idea es no generar ruido y además tener un filtro pasabanda a la entrada de RF

Esto lo hice con la ayuda de un amigo , del foro y de fuera del foro , y solo para completar el hobby y para un VS con alguien , para ser honesto no tuve éxito en la amplificación de potencia , quemé 3 rd15 y para el transistor que tengo , solo obtengo 5 W , de todas formas es solo un hobby para hacer , no comercial ni para uso , solo casero , y aquí tengo suerte por muchos recursos.


Daniel Lopes

Miembro Geconocido
Este enlace de audio trabaja en la banda de 900MHz y es digital, excelente calidad de audio, construcción casera;)

)
El Video aportado es muy flaco , no ensina nada de como hacer lo radioenlaçe en 900Mhz.
Ademas NO es una buena idea construir un radio enlaçe en una banda destinada a telefonia celular , seguramente serias un festival de interferencias molestas entre los dos servicios.
Otro problema es la frequenzia enpleyada , demasiadamente elevada para la maioria de los aficcionados en ese tema , si 300MHz ya es una buena peleya imagine andar en 900 MHz ( tres veses mas ).
!Saludos desde Brasil!

No estoy en contra de nadie aqui , y todo mi respeto , pero no me parece entonces un clon con pequeñas modificaciones , cuando se tienen herramientas , y se conoce el principio de funcionamiento .se puede mirar al final del hilo principal antiguo , no se , por que esta abierto un hilo nuevo , de todas formas he preguntado hace tiempo por el y no hay respuesta , hasta que postee el mio . Felicidades

Te respondo: Por lo de postear varios aunque parecido temas no quita que yo al usar el buscador aparezcan ambos temas. y con respecto a tu ultima pregunta, nadie esta obligado a responder. Y es una norma

Saludos en breve F29
