Construir receptor de enlace para FM desde cero (UHF 300 Mhz)

Aquí les comparto otro modelo de filtro aunque no sé si está tan bien.


Adjuntos

  • filtroRX.pdf
    9.3 KB · Visitas: 15
  • IMG_20220405_134813.jpg
    319.9 KB · Visitas: 34
  • IMG_20220405_134818.jpg
    237.4 KB · Visitas: 35
  • IMG_20220405_134803.jpg
    151.4 KB · Visitas: 37
  • IMG_20220405_134822.jpg
    306.1 KB · Visitas: 37
  • IMG_20220405_120009.jpg
    183 KB · Visitas: 39

Daniel Lopes

Miembro Geconocido
"Aquí les comparto otro modelo de filtro aunque no sé si está tan bien."
Quedou de 10 !
Puedes mejorar aun mas canbiando lo hilo de cubre barnizado por cubre bañado en plata.
Recomendo poner un "pasamuros" entre las celdas ressonates tal cual hiciste con la alimentación DC (reciclagen de un cable coaxial hecho en teflón).
Es necesario tapar totalmente la caja para que ninguna celda mire la otra por canpo electromagnectico proximo , eso mejora en mucho lo poder de filtragen fuera de la banda deseada.
!Felicitaciones!
Att,
Daniel Lopes.

oh muy maravilloso , yo estaba tratando de construir esto hace 2 semanas sin éxito para la banda 200-240 mhz , si usted puede dar algunos detalles para el tamaño de la bobina gracias


Daniel Lopes

Miembro Geconocido
oh muy maravilloso , yo estaba tratando de construir esto hace 2 semanas sin éxito para la banda 200-240 mhz , si usted puede dar algunos detalles para el tamaño de la bobina gracias
Tente una bobina de 5 espiras de hilo de cubre de 1mm en un diametro de 7mm , espaçamiento entre espiras de 2mm o mas aun .
Tap a la premera espira a partir del tierra o masa;
Lo capacitor de ayuste preferenzialmente do tipo pistón (tornillo ayustable) en cuerpo ayslante de ceramica con 10pF maximos ( cuando todo atornillado).
!Suerte!

Second try . No chance . What is wrong :(


radium98 dijo:
Segundo intento . No hay caso, ¿ Que está mal ? :(


Adjuntos

  • 20220424_135232.jpg
    411.3 KB · Visitas: 15
  • 20220424_135253.jpg
    528.9 KB · Visitas: 16
  • 20220424_135218.jpg
    332.2 KB · Visitas: 16
  • 20220424_135222.jpg
    525.3 KB · Visitas: 15
Última edición por un moderador:
Second try . No chance . What is wrong :(
Todo esta mal. :)

En ese tipo de construcciones, el blindaje mecánico de cada celda del circuito sintonizado es fundamental así como los materiales empleados.

Los trimer deben ser de material cerámico, etc.

Everything is wrong. In this type of construction, the shielding of each cell of the tuned circuit is fundamental as well as the materials used.
The trimers must be made of ceramic material, etc.


Daniel Lopes

Miembro Geconocido
Second try . No chance . What is wrong :(
!Noooooo Don radium98 , la montagen si queda con muuuucho errores , por eso que NO te anda nin a los palos !
1) La entrada y salida de RF es hecha en la premera espira a partir de la masa o tierra .
2) Es inprescindible las blindagens que cierra todas las celdas resonantes.
3) Lo hilo que hace función de capacitor de acople entre las dos celdas es conectado en lo capacitor aystable (lado caliente) y NO en lo inicio del devanado.
4) las bobinas NO si veen , hay un muro de blindagen entre els.
!Suerte!
Un poco mejor , pero aun con varios errores.
1) Es inprescindible lo uso de blindagens en todas las celdas resonantes.
2) Lo hilo que hace función de capacitor de acople entre las dos celdas es conectado el lo capacitor ayustable ( lado caliente) y NO en lo inicio del devanado de la bobina.
3) Tienes que armar lo "muro" que hace blindagen entre las dos bobinas.
4) las dos bobinas son identicas y lo espaçamento entre las espiras es uniforme y NO desordenado.
3) todas conecciones tienem que sener cortas , demasiada longitude crea inductancias indesejables y molestas para lo correcto funcionamento del filtro.
!Suerte!
@Elias M puede por favor compartir la sección de diseño del preamplificador. Para que todo el mundo pueda beneficiarse de lo que publicas
Mire lo premero adjunto anexado ( ese en PDF).

Última edición:

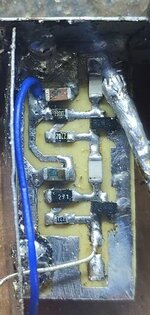

tratando de construir el amplificador de rf con la ayuda de un freind . Lamentablemente bfr92-93 son falsos, así que usé el transistor J8 que es s9018 por lo que debe trabajar creo. pero qué voltaje debo aplicar y cómo tengo que probar el preamplificador sólo gracias freind


Adjuntos

  • WhatsApp Image 2022-05-22 at 8.55.41 PM.jpeg
    WhatsApp Image 2022-05-22 at 8.55.41 PM.jpeg
    190.2 KB · Visitas: 11
  • 280148585_2352184968293150_2109783625953271883_n.jpg
    61.3 KB · Visitas: 11
Hola, para probar eso necesita necesariamente una etapa osciladora, quizas no sea neceaario pll ni nada muy elaborado, pero sí que trabaje en la frecuencia que necesita usar el amplificador.
Saludos.

Con la ayuda de algunos buenos amigos, puedo conseguir un progreso como este, por favor corregidme lo que está mal, y lo que tengo que hacer más para bajar algo de atenuación.


Adjuntos

  • 20220607_204549.jpg
    262 KB · Visitas: 8
  • 20220607_204555.jpg
    226.7 KB · Visitas: 13
  • 20220607_204626.jpg
    273 KB · Visitas: 11
  • 20220607_204712.jpg
    245.6 KB · Visitas: 13
  • 20220608_123536.jpg
    245.3 KB · Visitas: 13
  • 20220608_130556.jpg
    283.6 KB · Visitas: 12
  • 20220608_130610.jpg
    204.4 KB · Visitas: 14
  • 20220608_150239.jpg
    264.1 KB · Visitas: 13
  • 20220607_204549.jpg
    262 KB · Visitas: 12
  • 20220607_204555.jpg
    226.7 KB · Visitas: 8
  • 20220608_123542.jpg
    138.6 KB · Visitas: 8
  • q.jpg
    97.9 KB · Visitas: 8
Última edición por un moderador:
Si quieres mas atenuación debes incrementar la cantidad de celdas pero se incrementaran las perdidas de inserción.

Ya después sí no, deberías hacer lo que se hace comercialmente con los duplexores como estos como ejemplo constructivos.

Una pasa bajos mas un pasa altos ajustaos para tal propósito, resulta en un filtro pasa banda.

Imágenes de algunos que me toco reparar.

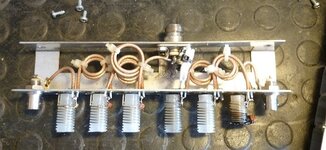

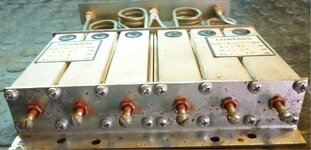

Cada circuito sintonizado se encuentra totalmente aislado dentro de un caño de sección cuadrada y solo se interconectan mediante cable coaxil de teflon, dentro de una cañería de blindaje. En las imágenes se ven de UHF(250MHz) y VHF(163MHz).

Todo esto es para ejemplificar constructivamente las formas y el blindaje que deben tener. El ajuste es mediante los tornillos que se ven en la ultima imagen y es debido a la interacción de los mismos con las bobinas/inductancias.

El cable es plateado para mejorar el factor de calidad(Q) de los circuitos sintonizados.

Saludos.


Dr. Zoidberg

Well-known-Papá Pitufo
Si quieres mas atenuación debes incrementar la cantidad de celdas pero se incrementaran las perdidas de inserción.

Ya después sí no, deberías hacer lo que se hace comercialmente con los duplexores como estos como ejemplo constructivos.

Una pasa bajos mas un pasa altos ajustaos para tal propósito, resulta en un filtro pasa banda.

Imágenes de algunos que me toco reparar.
Ver el archivo adjunto 283442
Ver el archivo adjunto 283443
Ver el archivo adjunto 283444

Cada circuito sintonizado se encuentra totalmente aislado dentro de un caño de sección cuadrada y solo se interconectan mediante cable coaxil de teflon, dentro de una cañería de blindaje. En las imágenes se ven de UHF(250MHz) y VHF(163MHz).

Todo esto es para ejemplificar constructivamente las formas y el blindaje que deben tener. El ajuste es mediante los tornillos que se ven en la ultima imagen y es debido a la interacción de los mismos con las bobinas/inductancias.

El cable es plateado para mejorar el factor de calidad(Q) de los circuitos sintonizados.

Saludos.
Es al peo.....la RF es magia negra....


Daniel Lopes

Miembro Geconocido
Con la ayuda de algunos buenos amigos, puedo conseguir un progreso como este, por favor corregidme lo que está mal, y lo que tengo que hacer más para bajar algo de atenuación.
Hola a todos , en las fotos posteadas mas arriba puedo veer varios errores groseros :
1) Las bobinas estan con lo inicio del devanado muuuy lejos de la masa o tierra , hay un hilo de cubre muy largo haciendo esa conección.
Lo mas acertado es una conección (soldadura) lo mas corta possible entre la masa o tierra (fundo de la caja mectalica) con lo inicio del devanado.
2) hay una tercera bobina hecha con hilo de cubre barnizado en paralelo con la bobina de la premera Celda LC ( esa a la derecha de la foto) , esa bobina NO existe y tiene que sener olvidada de vez !
3) Los dos Trimmers ( Capacitores ayustables) tienem que sener chequeados (medidos) con lo auxilio de un capacimetro digital y su maxima capacitancia cuando todo cerriado NO debe exceder a los 10pF , veer mejor en adjunto lo tipo mas adecuado !
4) La foto N°8 (pantalla del VNA Chino) , esa muestra la pierda por reflexión ( adaptación de inpedancias referenziada a 50 Ohmios Standart) de la entrada y salida del filtro y NO su factor de filtragen ( pierda por inserción) ao longo de la frequenzia.
!Hay que estudiar muuuucho mas como usar correctamente ese hermoso y utilissimo equipo de testes y medidas !
!Saludos!


Adjuntos

  • trimmer.jpg
    5.2 KB · Visitas: 6
Última edición:
Hola, les traigo un proyecto para los amigos del foro.
Es un receptor de enlace que estaré construyendo por etapas.
Lo primero fue realizar la etapa de recepción desde cero hasta las pruebas iniciales de funcionamiento. Mi explicación es muy básica y pretendo ir aprendiendo con ustedes a medida que se va avanzando en el proyecto para saber en que puede mejorar, simplificar, modificar o lo que estimen conveniente.
El circuito esta probado como pueden ver en el video y en cuanto a la calidad de audio, se puede apreciar y con la instrumenación que tengo disponible, puedo hacer tantas modificaciones como vayan presentando.
No soy experto en el tema expuesto y tampoco es la última palabra de circuito, es totalmente mejorable por lo que estoy atento a sus sugerencias.

La segunda etapa será el pll con el oscilador para manejar la frecuencia de trabajo que vamos a usar.
Creo poder ir avanzando cada día con una parte del proyecto a medida que tenga tiempo libre fuera de mi jornada de trabajo que por lo general es de madrugada, pero estaré atento a cualquier sugerencia como ya saben.

La tercera etapa será un filtro a la entrada de la etapa receptora.
Este filtrito activo servirá para eliminar en mayor parte la señal proveniente del transmisor de FM con el que trabajaría este receptor.

Si no hay mucho más que agregar en estas 3 etapas, quedaría hacer una cajita para montar todo


Espero les sirva de ayuda o guia para que realicen un circuito como este.

Estoy compartiendo toda la información que tengo disponible, no cuento con circuito esquemático de mejor calidad o diseño de pcb más que un archivo de vectores para hacer la placa en una CNC.
Lo interesante es que funciona tal como pueden ver en el video que por muy mal editado y no muy buen sistema de grabación más que mi celular que se apaga sin previo aviso, les puedo asegurar de que la cosa hace la pega. :)
Saludos

Hola. Podrías publicar o enviarme más info para la construcción del receptor? Me interesa, pero no logro ver en detalle el circuito. Muchas gracias

Hola a todos , en las fotos posteadas mas arriba puedo veer varios errores groseros :
1) Las bobinas estan con lo inicio del devanado muuuy lejos de la masa o tierra , hay un hilo de cubre muy largo haciendo esa conección.
Lo mas acertado es una conección (soldadura) lo mas corta possible entre la masa o tierra (fundo de la caja mectalica) con lo inicio del devanado.
2) hay una tercera bobina hecha con hilo de cubre barnizado en paralelo con la bobina de la premera Celda LC ( esa a la derecha de la foto) , esa bobina NO existe y tiene que sener olvidada de vez !
3) Los dos Trimmers ( Capacitores ayustables) tienem que sener chequeados (medidos) con lo auxilio de un capacimetro digital y su maxima capacitancia cuando todo cerriado NO debe exceder a los 10pF , veer mejor en adjunto lo tipo mas adecuado !
4) La foto N°8 (pantalla del VNA Chino) , esa muestra la pierda por reflexión ( adaptación de inpedancias referenziada a 50 Ohmios Standart) de la entrada y salida del filtro y NO su factor de filtragen ( pierda por inserción) ao longo de la frequenzia.
!Hay que estudiar muuuucho mas como usar correctamente ese hermoso y utilissimo equipo de testes y medidas !
!Saludos!

Daniel, supongo que la curva de respuesta del filtro también se puede analizar con métodos más "tradicionales". Osease, con un generador de RF senoidal cuya amplitud a lo largo del espectro sea lo más constante posible y analizar la atenuación que esta misma señal presenta en la salida (tras pasar por el filtro) con ayuda de un osciloscopio (monitorizando la amplitud de la señal aunque para esto se necesita un osciloscopio con mucho ancho de banda cosa que es carísimo) o con un medidor de campo.
