Demodulador de un receptor

#1
Buenos dias, he encontrado un demodulador en un receptor el cual creo que esta mal, pero como recien me inicio en comunicaciones quiero pedirles su opinion.



Los catodos de D1 y D2 estan conectados a la señal de entrada, en este caso d1 no estaría mandando el semiciclo negativo a masa? Entonces como es posible que tenga señal luego de d2? Saludos. ...



http://www.subeimagenes.com/img/demod-1359423.html

#3
Nunca pensé encontrar un doblador a la salida de un receptor pero fíjese señor moderador que en la imagen que subí la posición de los diodos no coinciden con la suya ... y el "capacitor de entrada" es ceramico y me parecio que era para desacople que para otra cosa (C6 .01Micro) ... Saludos!

#5
Me paso lo mismo y a la mayoria de personas que le pregunte me dijieron lo mismo, no pude conseguir una imagen mejor ni mejorar la resolucion. Pero segun lo que veo los catodos de D1 y D2 estan conectados el anodo de d1 va a masa y el anodo de d2 va a la salida. Por eso queria saber si es un error de el que dibujo el circuito o es un error mio pensar que esta mal porque estoy ignorando algo, Saludos y gracias!


Fogonazo

Exorcista & Moderador eventual
#6

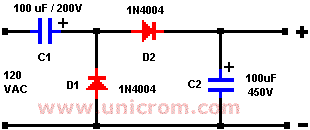

Mas que demodulador, me parece que es un detector de tensión que activa "Algo".

El capacitor de 10µF y el zener lo indican así.
