Dimmer para LED con LDR y BJT

[tidusdavid]

Buenas, requiero ayuda para diseñar un circuito dimerizador de la intensidad de un LED a partir de una LDR para la noche, es decir, mientras mayor sea la oscuridad, RLDR sera maxima y por ende la intensidad del LED sera maxima, mientras mas luz, RLDR sera minima y la intensidad del LED sera minima, pero se requiere una variacion analoga (%Oscuridad varia el %de intensidad del LED) y no biestable (ON,OFF)
Estuve leyendo el post de sebarincon(Encender Progresivamente un LED con LDR) pero veo que se usaron dos transistores para el calculo con una fuente de 9V, quisiera me pudieran brindar una ecuación de restricción (Desigualdad, menor o igual o mayor o igual a un valor) para la resistencia de base hacia el transistor operando en corte (cutoff) y region activa (Forward-bias) con los siguientes datos:
Vin=5V
Ic=10mA
VfLED=1.5V
Transistor: pn2222
Fotoresistencia=RLDR preferiblemente como variable en la ecuacion, sino usar RLDR=10M

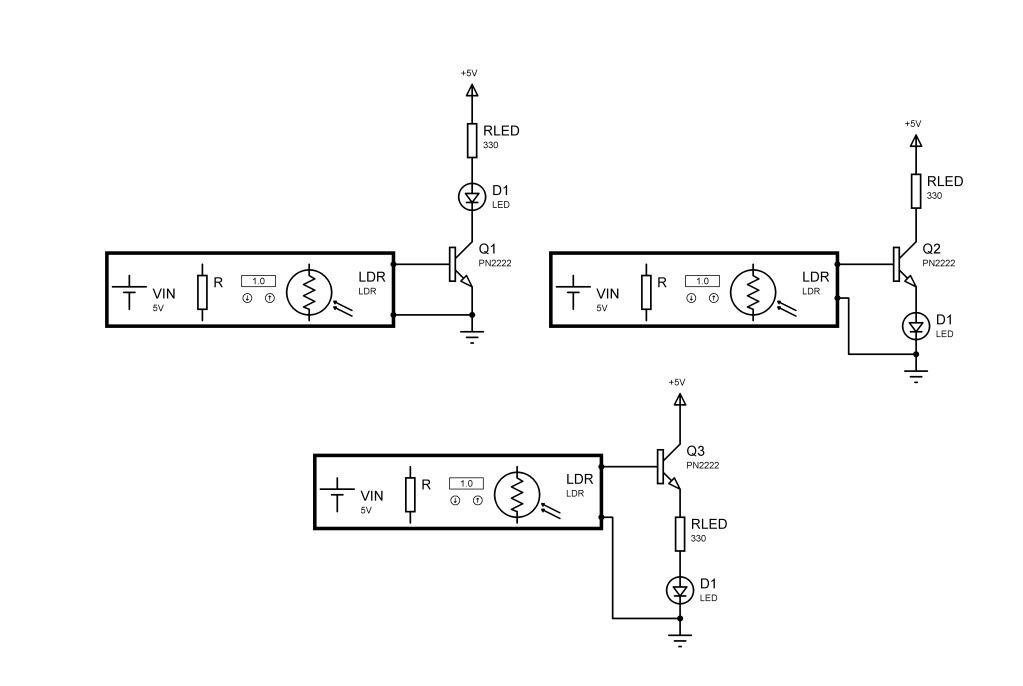

Propuestas de diseño:

Agradeceria mucho su colaboracion...



[DOSMETROS]

Aqui tenés las dos posibilidades :

Jugá con las dos

Saludos !



[tidusdavid]

Aqui tenés las dos posibilidades :

Jugá con las dos

Saludos !

Muchas Gracias, pero depronto conoces algunas restricciones en corriente o voltaje que me garanticen un rango para escoger correctamente la resistencia equivalente de thevenin trabajando en corte y region activa? porque conozco que para saturacion es Ib(min)<=Ib(sat), pero requiero para region activa y que la resistencia LDR sea la que modifique en su totalidad el rango de corte hasta lo que se pueda llegar de la region activa antes de la saturación



[DOSMETROS]

Ponete a jugar , así se aprende a desarrollar algo y que funcione como uno quiere , nada de eso es caro así que podés empezar a quemar tranquilo



[tidusdavid]

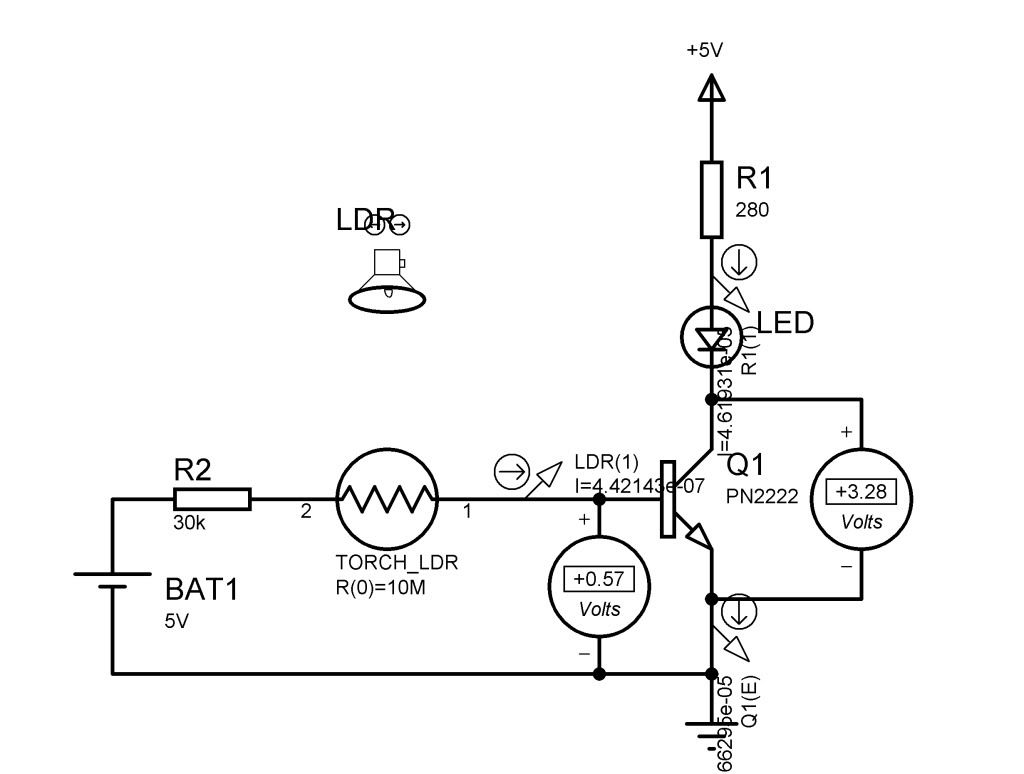

Esto es lo que logre hacer con las restricciones para saturacion y con la LDR en serie hacia la base

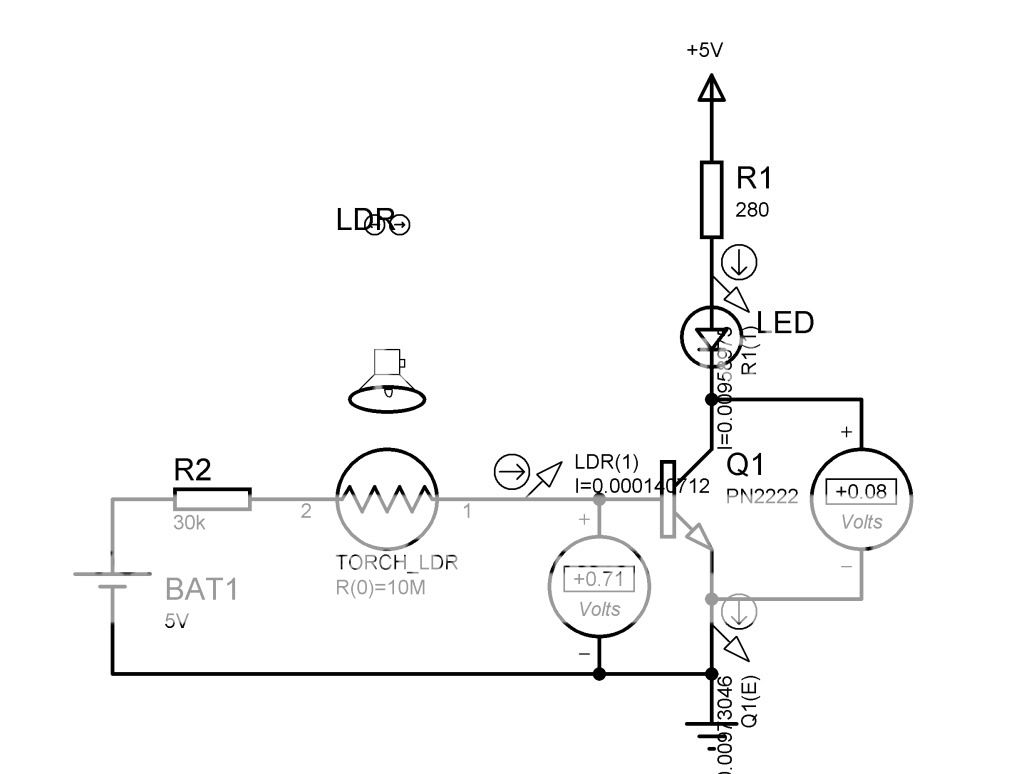

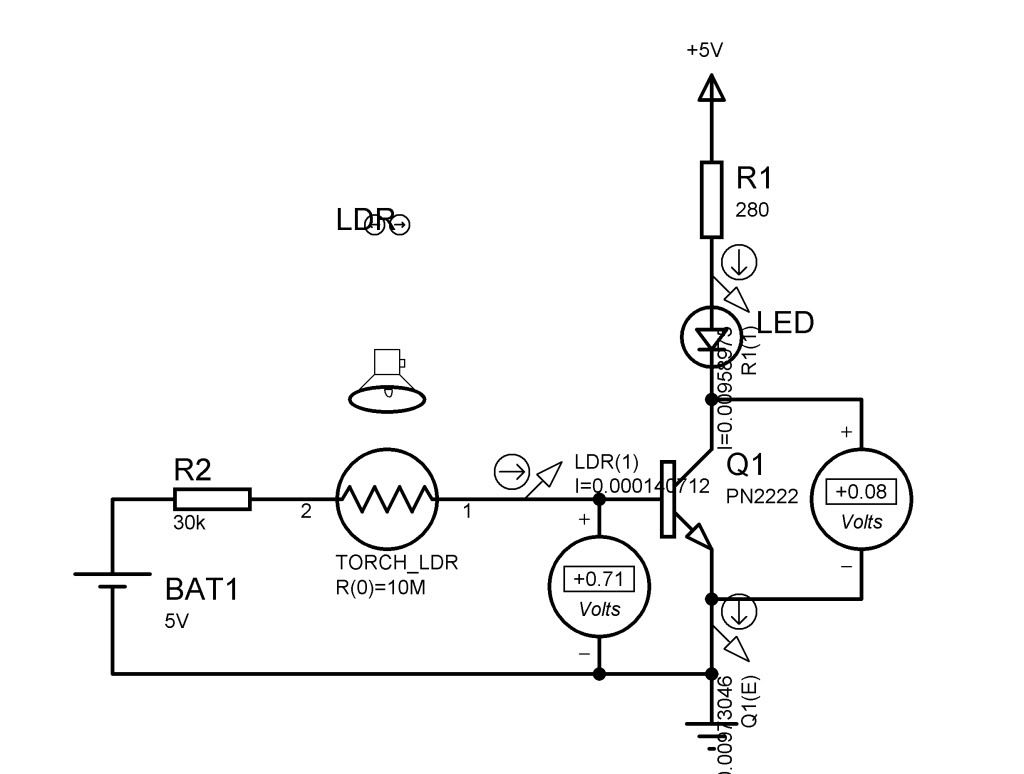

Pero esta funcionando a la inversa de como lo necesito, es decir, en este momento, con la maxima iluminacion en la LDR, el LED prende al máximo y con la minima iluminacion en la LDR, el LED se apaga y varia proporcionalmente a la intensidad de luz. La resistencia en serie con la LDR es para garantizar que cuando la LDR tome un valor de 0Ω, la resistencia que halla en la base sea la necesaria para garantizar saturacion en el transistor, y cuando la LDR tome el valor por encima de 0 trabajará el transistor en region activa



[aquileslor]

Porque das vueltas al asunto. Probá los circuitos que te dice dosmet , total los elementos son baratos y fáciles de conseguir. Que querés hacer con tevenin si no se puede conseguir dos LDR iguales. ¿ Y la Temperatura? Actúa sobre la LDR y sobre el transistor. Además las LDR nunca llegan a cero, por su constitución. Usá la teoría al principio del diseño, pero luego probá, probá y probá. Así se aprende, experimentando. Si quemás algo te sirve todavía mas como aprendizaje. ¿ Como pensas que aprendimos sobre transistores hace mas de 50 años? Quemando transistores... Y todavía mas las pestañas...
Sigue los consejos y suerte.



[tidusdavid]

Porque das vueltas al asunto. Probá los circuitos que te dice dosmet , total los elementos son baratos y fáciles de conseguir. Que querés hacer con tevenin si no se puede conseguir dos LDR iguales. ¿ Y la Temperatura? Actúa sobre la LDR y sobre el transistor. Además las LDR nunca llegan a cero, por su constitución. Usá la teoría al principio del diseño, pero luego probá, probá y probá. Así se aprende, experimentando. Si quemás algo te sirve todavía mas como aprendizaje. ¿ Como pensas que aprendimos sobre transistores hace mas de 50 años? Quemando transistores... Y todavía mas las pestañas...
Sigue los consejos y suerte.

Gracias aquileslor, yo entiendo lo de probar, es mas, esos circuitos ya los habia probado, uno es para la noche(LED al maximo cuando hay oscuridad) y el otro es para el dia(LED al maximo cuando hay mas sol) sino que son circuitos ON-OFF (CORTE-SATURACION), yo hablaba de thevenin era porque para ese diseño presentado por dosmetros no se que restriccion aplicarle para lograr obtener una ecuacion de la resistencia de base en terminos de los datos conocidos y que trabaje en region activa.



[DOSMETROS]

Trabajá con 9 o 12 Vdc y ponele a la LDR un potenciómetro de 500 K en paralelo.

Ponele delante de la LDR algún negativo de foto color como para reducirle la sensibilidad y que no te trabaje en ON - OF



[powerful]

tidusdavid lo más económico a tu circuito es poner el led en paralelo entre colector y emisor. R2 tiene que ser un potencimetro del orden de 1 a 2.2MOhm y tendrías que añadir un potenciometro en paralelo con el LDR de orden de las decenas de MOhm (10 a 22MOhm) para calibrar los mínimos y máximos, ademas que mejoras la alinealidad del LDR.
