Noblex 42LC822F falla en encendido

Creo que la fuente para el backlight es aparte @DOSMETROS .

Entonces el problema puede ser del PFC.
Mide, y si puedes cambia la/s resistencia/s del mosfet que se encuentra en el PFC (Q601), y si puedes tambien las resistencias que usa de referencia en el pin 5 (ZCD) del IC602...
Haz las cuentas del divisor resistivo que sensa los 400V, que van al pin 1 del IC602
Aparte, y antes de cambiar algo, mide el voltaje en el pin 8 (Vcc) que debe rondar los 16V, maximo 18V (segun el zener)...

Esa fuente no lleva una salida de 24V a la placa inverter de los tubos ?
Los 24V están siempre presentes encienda o no.
Gracias
Mensaje automáticamente combinado:

Hoy encendí la TV y funciono, pero al apagarla ya no volvió a encender. Mientras estuvo funcionando, medí de voltajes en el conector K1606 y note lo siguiente:
Con el TV funcionando en el pin 1 (PE-ON) los 3.3V son estables, pero cuando comienza a fallar y no enciende, el voltaje PE-ON fluctúa de 3.3 a 0V permanentemente repitiendo un ciclo con intervalos de 1 segundo aprox. es decir va de 0 a 3.3 V y así sucesivamente. En los pines 5 y 6 ocurre la misma fluctuación con el voltaje de 12V. El resto de los voltajes es estable 5 y 24V encienda o no. Esto va acompañado de un sonido que dejo en un video.
Recurro a ustedes y a su conocimiento, para consultarles si es posible inyectar un voltaje externo de 3.3V estables a dicho pin, para saber si ese puede ser el origen de la falla. Es posible hacer esto? Y en ese caso también quisiera saber si debería desvincular el conector que proviene de la main.
Gracias y saludos.
Mensaje automáticamente combinado:

Creo que la fuente para el backlight es aparte @DOSMETROS .

Entonces el problema puede ser del PFC.
Mide, y si puedes cambia la/s resistencia/s del mosfet que se encuentra en el PFC (Q601), y si puedes tambien las resistencias que usa de referencia en el pin 5 (ZCD) del IC602...
Haz las cuentas del divisor resistivo que sensa los 400V, que van al pin 1 del IC602
Aparte, y antes de cambiar algo, mide el voltaje en el pin 8 (Vcc) que debe rondar los 16V, maximo 18V (segun el zener)...
En un rato comento resultados, gracias

Última edición:
El resto de los voltajes es estable 5 y 24V encienda o no
Esto está mal. Los 24V (para el backlight) solo tiene que encender cuando enciende el tv, ya que el voltaje para arrancar la fuente principal (12V y 24V), proviene del optoacoplador y componentes asociados, que manda los 16V del lado "caliente" al integrado PFC y el de la fuente princial...

Por los sintomas que tienes, estoy muy seguro que el problema proviene de la fuente principal, o de su alimentacion.
Para ir descartando, mide el voltaje que te comenté
Aparte, y antes de cambiar algo, mide el voltaje en el pin 8 (Vcc) que
Hay un transistor que se usa de llave, asociado a un zener y el optoacoplador. Quizas no llega a suplir el voltaje, y eso es lo que fluctua... Yo cambiaria ese transistor, y/o cambiaria las resistencias asociadas.

Esto está mal. Los 24V (para el backlight) solo tiene que encender cuando enciende el tv, ya que el voltaje para arrancar la fuente principal (12V y 24V), proviene del optoacoplador y componentes asociados, que manda los 16V del lado "caliente" al integrado PFC y el de la fuente princial...

Por los sintomas que tienes, estoy muy seguro que el problema proviene de la fuente principal, o de su alimentacion.
Para ir descartando, mide el voltaje que te comenté

Hay un transistor que se usa de llave, asociado a un zener y el optoacoplador. Quizas no llega a suplir el voltaje, y eso es lo que fluctua... Yo cambiaria ese transistor, y/o cambiaria las resistencias asociadas.

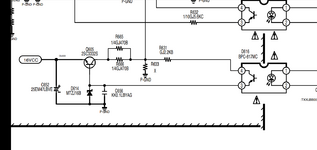

Ver el archivo adjunto 257201
Testeadas las resistencias SMD que me dijiste estan todas en su valor. Simulando arranque de la fuente el pin 8 del IC602 me da una lectura de 10V.
Mensaje automáticamente combinado:

Esto está mal. Los 24V (para el backlight) solo tiene que encender cuando enciende el tv, ya que el voltaje para arrancar la fuente principal (12V y 24V), proviene del optoacoplador y componentes asociados, que manda los 16V del lado "caliente" al integrado PFC y el de la fuente princial...

Por los sintomas que tienes, estoy muy seguro que el problema proviene de la fuente principal, o de su alimentacion.
Para ir descartando, mide el voltaje que te comenté

Hay un transistor que se usa de llave, asociado a un zener y el optoacoplador. Quizas no llega a suplir el voltaje, y eso es lo que fluctua... Yo cambiaria ese transistor, y/o cambiaria las resistencias asociadas.
Ver el archivo adjunto 257201
El transistor al cual te referis seria el Q605?

Última edición:
Testeadas las resistencias SMD que me dijiste estan todas en su valor. Simulando arranque de la fuente el pin 8 del IC602 me da una lectura de 10V.
Me parece muy bajo ese voltaje

El transistor al cual te referis seria el Q605?
Exactamente. Ese transistor tiene en su base un zener de 16V, asi que en su salida (emisor) deberias tener un valor cercano, y ahora estas teniendo solo 10V.
Tenes varias cosas para ir descartando. No tengo la placa a mano (la mia voló el PFC asi que cambie directamente la placa), pero en el diagrama en la linea de 16V tienes un zener de 18V, que esta cerca del integrado del PFC. Prueba a levantar eso, o desvincular momentaneamente (pin 8 del IC602) el PFC. Si aun no se cae el voltaje, cambia el transistor

Me parece muy bajo ese voltaje


Exactamente. Ese transistor tiene en su base un zener de 16V, asi que en su salida (emisor) deberias tener un valor cercano, y ahora estas teniendo solo 10V.
Tenes varias cosas para ir descartando. No tengo la placa a mano (la mia voló el PFC asi que cambie directamente la placa), pero en el diagrama en la linea de 16V tienes un zener de 18V, que esta cerca del integrado del PFC. Prueba a levantar eso, o desvincular momentaneamente (pin 8 del IC602) el PFC. Si aun no se cae el voltaje, cambia el transistor
Mientras media, según me indicaste, voltaje en el pin 8, note soldadura fría en el C617. Lo retire, lo medí y estaba desvalorizado. Respecto al Q605 que también me dijiste, mientras buscaba su reemplazo, medí el C652 y también estaba desvalorizado. Lo mismo ocurrió con el C655 C1629 y c1632. Reemplace todos y hasta el momento funciona. Lo tendré a prueba un par de horas y si funciona, daré por solucionado y vendrán los agradecimientos a ambos.
Saludos

Cuando decimos de cambiar capacitores casi sin medirlos , nos miran de "coté" . . .
Sabes que tenes mucha razon... yo era uno de los que si no tenian daño fisico no consideraba cambiarlos.
Mensaje automáticamente combinado:

Superada la etapa de testeo y gracias a su invalorable colaboración, podemos dar por solucionada la falla.
Agradezco a CUERVOBRUJO, DOSMETROS Y DJ T3 por compartir su conocimiento y enseñarme en cada posteo.
Saludos
