Objetivo: probar si es posible usar trafos toroidales de alimentacion como trafo de salida de un amplificador de audio valvular
Introducción:
El presente proyecto documenta la transformación de un limitador de estudio profesional Tramec AL-1B (industria argentina, cerca año1967) en un amplificador de potencia monobloque de alta fidelidad. El objetivo principal es reutilizar la excelente arquitectura simétrica y el chasis blindado original, aplicando técnicas modernas de diseño de transformadores y realimentación.
Arquitectura Técnica
* Etapa de Salida: Push-Pull de EL84 (Pentodos). El equipo original tiene un transformador con primario 8000 ohm, secundario 600 ohm.
* Transformadores de Salida (OPT): Implementación de dos transformadores toroidales de potencia (100W c/u, 220V/12V+12V) configurados según la metodología de Menno van der Veen. El sobredimensionamiento de los núcleos permite una respuesta lineal en baja frecuencia sin saturación.
* Etapa de Entrada y Driver: Se prescinde de las 6L7 originales (etapa de ganancia variable) para inyectar señal directamente en el transformador interetapa T2. Este se utiliza en modo step-up (elevador, esto permite que el equipo mantenga un piso de ruido bajísimo, ya que la "ganancia" es magnética y no electrónica) para adaptar los 0.9V RMS de una fuente moderna (DAC/Bluetooth FiiO BTR3K) a los niveles requeridos por las grillas de las 6AU6.
Innovaciones Aplicadas
* Doble Lazo de Realimentación (Multi-loop)
:
* Lazo Local (Schade): Desde las placas de las EL84 a las placas de las 6AU6 (330k\Omega + 0.1\mu F) para reducir la impedancia de placa y linealizar los pentodos.
* Lazo Global: Desde el secundario de los toroidales a los cátodos de las 6AU6 (15k\Omega) para control de amortiguamiento y respuesta final.
* Sistema de Balance DC: Inclusión de un potenciómetro de alambre en el circuito de cátodo de las EL84 para igualar las corrientes de reposo y evitar la magnetización del núcleo toroidal (crítico en este tipo de transformadores).
* Masa Virtual en Salida: Implementación de una referencia de masa simétrica mediante divisores resistivos en los bornes de parlante para estabilizar los lazos de realimentación.
Fuentes y Colaboración
Este diseño se basa en los principios técnicos de:
* Menno van der Veen: Sobre el uso de transformadores toroidales en etapas de potencia valvulares.
* Quad II / Schade: Para la implementación de la realimentación local de placa a placa.
* Colaboración AI (Gemini): El desarrollo de la modificaccion se realizo en colaboración con Gemini, un modelo de inteligencia artificial que actuó como consultor técnico dinámico durante todo el proceso.

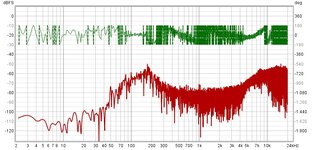

El proyecto no esta terminado estoy viendo cual es el mejor sistema de realimentacion pasare los resultados cuando termine. Aclaro que no soy un experto en el tema.
Introducción:
El presente proyecto documenta la transformación de un limitador de estudio profesional Tramec AL-1B (industria argentina, cerca año1967) en un amplificador de potencia monobloque de alta fidelidad. El objetivo principal es reutilizar la excelente arquitectura simétrica y el chasis blindado original, aplicando técnicas modernas de diseño de transformadores y realimentación.
Arquitectura Técnica
* Etapa de Salida: Push-Pull de EL84 (Pentodos). El equipo original tiene un transformador con primario 8000 ohm, secundario 600 ohm.
* Transformadores de Salida (OPT): Implementación de dos transformadores toroidales de potencia (100W c/u, 220V/12V+12V) configurados según la metodología de Menno van der Veen. El sobredimensionamiento de los núcleos permite una respuesta lineal en baja frecuencia sin saturación.
* Etapa de Entrada y Driver: Se prescinde de las 6L7 originales (etapa de ganancia variable) para inyectar señal directamente en el transformador interetapa T2. Este se utiliza en modo step-up (elevador, esto permite que el equipo mantenga un piso de ruido bajísimo, ya que la "ganancia" es magnética y no electrónica) para adaptar los 0.9V RMS de una fuente moderna (DAC/Bluetooth FiiO BTR3K) a los niveles requeridos por las grillas de las 6AU6.
Innovaciones Aplicadas
* Doble Lazo de Realimentación (Multi-loop)
:
* Lazo Local (Schade): Desde las placas de las EL84 a las placas de las 6AU6 (330k\Omega + 0.1\mu F) para reducir la impedancia de placa y linealizar los pentodos.
* Lazo Global: Desde el secundario de los toroidales a los cátodos de las 6AU6 (15k\Omega) para control de amortiguamiento y respuesta final.
* Sistema de Balance DC: Inclusión de un potenciómetro de alambre en el circuito de cátodo de las EL84 para igualar las corrientes de reposo y evitar la magnetización del núcleo toroidal (crítico en este tipo de transformadores).
* Masa Virtual en Salida: Implementación de una referencia de masa simétrica mediante divisores resistivos en los bornes de parlante para estabilizar los lazos de realimentación.
Fuentes y Colaboración
Este diseño se basa en los principios técnicos de:
* Menno van der Veen: Sobre el uso de transformadores toroidales en etapas de potencia valvulares.
* Quad II / Schade: Para la implementación de la realimentación local de placa a placa.
* Colaboración AI (Gemini): El desarrollo de la modificaccion se realizo en colaboración con Gemini, un modelo de inteligencia artificial que actuó como consultor técnico dinámico durante todo el proceso.
El proyecto no esta terminado estoy viendo cual es el mejor sistema de realimentacion pasare los resultados cuando termine. Aclaro que no soy un experto en el tema.
