Sound Amplifier Basic

[Alaen]

Tengo este equipo al que le cortaron los cables y quisiera darle un uso...pero no se como va conectado y llevo meses intentando encontrar el codigo de colores de los cables.
datos del equipo:Amplificator Audio Audi, 4F0910223C 72030000002102.....mas conocido como..Sound Amplifier Basic.
desde ya muchas gracias por la ayuda.



[Emis]

Lo desarmaste?



[Alaen]

noop...tengo temor de hacerlo



[Emis]

Y una imagen más precisa del conector?



[Alaen]

voy



[Emis]

Se parece



[Alaen]

Seee...lo que no entiendo es para que tanto cable,yo tengo en casa uno pero tiene pernos y conectores.tendre que desarmarlo para ver donde se empalma cada cable.



[SKYFALL]

Desarmalo y vemos que trae por dentro para hacerlo trabajar



[Alaen]

Desarmalo y vemos que trae por dentro para hacerlo trabajar

dame un chance 007 que caresco de las herramientas aqui,puede ser mañana ya que estan en casa,nos vemos 007 y emis por el arenero hasta entonces.



[Alaen]

POr abajo aun no puedo desarmarlo me falta el desarmador de ese tornillo.



[DOSMETROS]

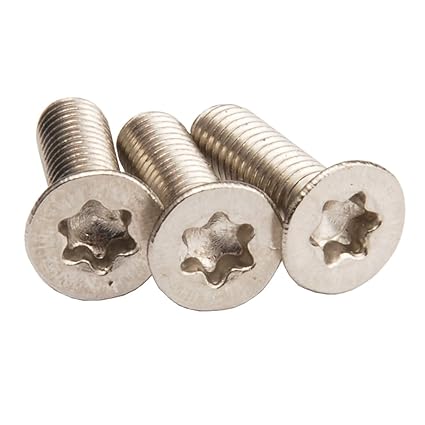

Llave Torx o maña

Suelo usar un destornillador plano chico que entre justo ahí

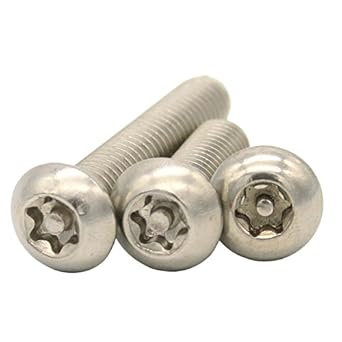

Si comprás , comprá Torx hueca



[Alaen]

Llave Torx o maña

Suelo usar un destornillador plano chico que entre justo ahí

Si comprás , comprá Torx hueca

Dosme...compraren cuba



[DOSMETROS]

Alicate viejo afilado usado cómo pinza ?



[Emis]

Con un destornillador pala a la medida como dice 2M alcanza perfecto



[SKYFALL]

Con un destornillador pala a la medida como dice 2M alcanza perfecto

Si no hay mas remedio, buscate una barra de soldadura de acero inoxidable y le sacas la punta con un esmeril



[Alaen]

Emis...aca estoy.



[Emis]



[Emis]

Emis...aca estoy.

Tendrás oportunidad de tomar unas imágenes de buena calidad a los componentes cercanos a la ficha de conexión?

Es para concluir algo super interesante

Y de paso aprendemos más sobre el tema


Sin más

Chao



[Alaen]

Es el mismo
Si me pudiera enseñar como se conecta



[Pinchavalvulas]

Por favor, ampliación si es posible del lado superior derecho de la penúltima foto.
Los tres componentes smd entre tornillo y coso ese de plástico para sujetar la placa.
