En esta tarde lluviosa, vamos a continuar viendo un resumen de la válvula
que le sigue, en orden de instalación, en el receptor que estoy estudiando
marca PHILIS modelo B2AL17U, ambas corrientes.
En el post #42 ya habíamos visto la válvula UL41, hoy veremos
la válvula UBC41 que opera como:

AMPLIFICADOR DE TENSION DE AF

El UBC41 es un triodo de alta ganancia para su uso como amplificador de
tensión AF, combinado con diodos gemelos.
La aplicación es para el funcionamiento de red de CC / CA.
El UBC41 es una válvula de triodo con doble diodo en una base B8B.
Las primeras válvulas de B8B como esta que se exhibe tenían una falda
de metal para localizar el Tetón o espita. (en nuestro caso la tiene).
En la producción posterior, la faldilla dio paso a una construcción totalmente
de vidrio con un punzón de colocación moldeado para encajar en la ranura del
zócalo.
Las series de válvulas “MINIWATT 'U' se utilizaron principalmente para
receptores de radio donde se usaban menos válvulas.
El tamiz perforado interior está en dos partes con una lámina de mica central.
El triodo está en la parte inferior. En la sección superior el tubo del cátodo tiene
un pequeño remiendo del óxido cerca de la tapa y de ambos lados de éstos se
colocan los pequeños ánodos del diodo.
La envoltura del tubo de vidrio es de 20 mm de diámetro y, excluyendo los
pines de base B8A, es de 51 mm de alto.
La válvula UBC41 se introdujo por primera vez en 1949.

En las imágenes que adjunto podemos ver la válvula y su configuración
interna.
Cuando tengamos vistas todas ellas, veremos como se conectan entre si.

Un Fuerte Abrazo a todos.
Dios los Bendiga.



[pandacba]

Este tubo que se encuentra a la salida de la última FI actua como detector, control de AGC y preamplificador de audio
Uno de los diodos es detector y el otro trabaja en el circuito de AGC

Les comparto un link que seguro sera del agrado de muchos radios y equivos valvulados antiguos y con transistores de los primeros años, hay mucho material
http://eb1dgc.webcindario.com/rxvalvulas.htm



[DIAMANTEPURO]

Hola estimado amigo Sr. pandacba.
Con semejante información técnica no hay excusas para no aprender.
Ya estoy leyendo un libro de los 11 que bajé en total, contando los 4
de hoy. No se como agradecer su compañerismo.
Que Dios lo Bendiga.
Roberto.



[Rorschach]

En realidad, MINIWATT es marca de Philips, Fapesa S.A.(Fábrica Argentina de Productos Electrónicos S.A.) era la firma Holandesa Philips en Argentina.-
Las válvulas de 8 pines con guía/anclaje moldeado en el mismo vidrio en el costado inferior del zócalo, para ser colocadas en los zócalos con cincho metálico tipo rimlock, FAPESA (Philips) denominó a este tipo y así fueron conocidas, como "Técnica A", y habían dos series, Técnica A serie E (ECH42-EF41- EBC41-EL41-AZ41, entre otras más), y Técnica A serie U (UCH42-UF41-UBC41-UL41-UY41, entra otras más).-

La marca MINIWATT, Fapesa (Philips) la utilizaba para todo tipo de válvulas y zócalos, por ejemplo la octal EL36, ver imágen :

​

Saludos Cordiales
Rorschach



[pandacba]

La diferencia entre la serie E y la serie U es la tensión de filamento, mientras la serie era para 6.3V la serie U utilizaba voltaje más altos y estaban pensadas para ser utilizadas en serie(filamentos) para equipos sin transformador y chasis vivo

Otro tanto ocurría con las EL ECL con respecto a las PL y PCL la E indicaba 6,3V de filamento mientras la que llevaban la P era para poner los filamentos en serie y tenian un valor mucho más alto de tensión de funcionamiento por ejemplo la equivalente a la EL36 mostrada en el post anterior era la PL36 y tenia 25V de filamento
La letra L indicaba una válvula combinada, por ejemplo un triodo con un pentodo o tetródo como las ECL82 y PCL82 entre otras



[Dr. Zoidberg]

La diferencia entre la serie E y la serie U es la tensión de filamento, mientras la serie era para 6.3V la serie U utilizaba voltaje más altos y estaban pensadas para ser utilizadas en serie(filamentos) para equipos sin transformador y chasis vivo

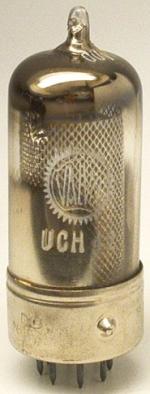

http://www.radiomuseum.org/images/tubephoto_klein/d_valvo_uch42.jpghttp://i.ebayimg.com/00/s/NTQyWDYzOQ==/z/poEAAMXQhpdRnp9N/$(KGrHqV,!qsFF7uqpYDZBRnp9Mi58g~~60_35.JPG
Otro tanto ocurría con las EL ECL con respecto a las PL y PCL la E indicaba 6,3V de filamento mientras la que llevaban la P era para poner los filamentos en serie y tenian un valor mucho más alto de tensión de funcionamiento por ejemplo la equivalente a la EL36 mostrada en el post anterior era la PL36 y tenia 25V de filamento
La letra L indicaba una válvula combinada, por ejemplo un triodo con un pentodo o tetródo como las ECL82 y PCL82 entre otras

Chasis vivo....que cosa de locos....



[Rorschach]

La diferencia entre la serie E y la serie U es la tensión de filamento, mientras la serie era para 6.3V la serie U utilizaba voltaje más altos y estaban pensadas para ser utilizadas en serie(filamentos) para equipos sin transformador y chasis vivo

Juego típico de 5 Válvulas "técnica A" serie U, para receptores universales (ca/cc) "CHASIS VIVO " .

Válvulas: UCH42-UF41-UBC41-UL41-UY41.​

​

Saludos Cordiales
Roschach



[pandacba]

Bueno no tan loco, eso permitía que fueran ambas corrientes, debemos recordar que en esos años no en todas partes había tendido de red 220VCA, muchas cooperativas en el interior generaban 220VCC.
Por otro lado hasta no hace mucho tiempo, muchos TV que tenían tubo sus chasis también eran chasis vivo.
Todos los aparatos que llevaron en su fuente el mítico STR50103 eran de chasis vivo, al igual que muchos otros aparatos, incluso europeos como Philips TV seguían llevando chasis vivos.
Ojo, no soy defensor de ese tipo de técnica, prefiero las fuentes aisladas, sobre todo para trabajar con seguridad y comodidad
En los TV era peor porque la antena llevaban capacitores de aislación de alto voltaje.



[DIAMANTEPURO]

Hola queridos amigos Sres. Rorschach , Dr. Zoiberg y pandacba
Muchas gracias por haber hecho una descripción tan completa, y tan buenas
imágenes y datos de las válvulas que nos ocupan.
Solo quisiera hacer, si me lo permiten, una pequeña referencia histórica de su nacimiento.
FAPESA nace en Argentina en el año 1945/46 en que el mundo estaba saliendo de la Segunda
Guerra Mundial, Europa dividida en Europa Occidental (Capitalista) y Europa Oriental (Comunista) trataba de reconstruirse política, social y económicamente.
La Argentina estaba transitando por el segundo gobierno peronista y seguía siendo un país
agrícolo-ganadero, históricamente importaba maquinarias, herramientas y productos terminados.
Durante el desarrollo de la Segunda Guerra Mundial la Argentina se vio en
la necesidad de sustituir importaciones, esto motivó el surgimiento de una
cantidad muy importante de empresas que se dedicaban a la construcción de
máquinas, herramientas, productos metal-mecánicos, químicos, eléctricos y electrodomésticos.
En esa década del ’40 se instala en la Argentina la Fábrica Argentina de Productos Eléctricos
(FAPESA) conocida por su nombre comercial como “Philips Argentina”, cuyo objetivo era
la producción de lámparas y tubos de iluminación, radios, combinados (estéreo), televisores, etc.
Era una producción en masa del tipo taylorista y fordista, que abastecía al mercado interno
y externo llevando sus productos a todos los países limítrofes.
Su planta fabril se construye en el barrio de Saavedra en lo que hoy se conoce como
Panamericana y Avda. General Paz.
En un predio de tres hectáreas se levanta la fábrica con importantes instalaciones como
el histórico horno de vidrio.
En esa época se trabajaba tres turnos de ocho horas y lo hacían aproximadamente cuatro
mil personas.
También en las empresas: GRAFA , ALPARGATAS y PIAZZA HNOS. , mucho mas antiguas
se trabajaban tres turnos de 8 horas y el personal era cercano a 5000 personas en la dos primeras
aproximadamente y 500 personas en la última. (Yo he trabajado en estas tres empresas).
ALPARGATAS tenía tres plantas en la Av. Patrícios : Fabrica 1 (tejidos)-Fabrica 2(Alpargatería) y
Fábrica 3 (Estampado y Lonas con PVC). Todas en Barracas.
GRAFA en Villa Pueyrredón, ahora es un famoso hipermercado.
PIAZZA HNOS. que después se llamó DECA PIAZZA en Parque Patricios.
Lo que diferenciaba (además del rubro), estas últimas de FAPESA era que la primera
había inaugurado en el año 1952, una escuela técnica para los hijos del personal, que una vez
egresados, tenían la oportunidad de trabajabar en la misma empresa si lo deseaban.
Y por último FAPESA , con otra razón Social, ahora Fabrica Austral de Productos
Eléctricos S.A. funciona por promoción Industrial en Rio Grande, Tierra del Fuego.

Disculpen si salí un poquito de contexto, pero soy un nostálgico de los tiempos.
Dios los Bendiga.
Roberto.



[DIAMANTEPURO]

Hola queridos Amigos del Foro.
Siguiendo el orden de instalación, hablaremos ahora de la válvula UF41.
Como bien nos decía el Sr. Roschach :
El UF41 de Mullard es un pentodo de amplificador vari-mu. El uso fue para
amplificación de RF y FI controlada por AGC (Control Automático de Ganancia)
en receptores de superheterodinos..
La delgada envoltura del tubo de vidrio tiene 19 mm de diámetro y, excluyendo
los pines de base B8A, tiene 53 mm de altura.
El tipo UF41 se introdujo por primera vez en 1947.
Los terminales 3 y 4 deben quedar sin conexión externa de ningún tipo, ya que
Conectan internamente la grilla supresora con el cátodo.

Un abrazo a todos.
Dios los Bendiga.
Roberto.



[Rorschach]

Bueno no tan loco, eso permitía que fueran ambas corrientes, debemos recordar que en esos años no en todas partes había tendido de red 220VCA, muchas cooperativas en el interior generaban 220VCC.
Por otro lado hasta no hace mucho tiempo, muchos TV que tenían tubo sus chasis también eran chasis vivo.
Todos los aparatos que llevaron en su fuente el mítico STR50103 eran de chasis vivo, al igual que muchos otros aparatos, incluso europeos como Philips TV seguían llevando chasis vivos.
Ojo, no soy defensor de ese tipo de técnica, prefiero las fuentes aisladas, sobre todo para trabajar con seguridad y comodidad
En los TV era peor porque la antena llevaban capacitores de aislación de alto voltaje.

Si,si. es como dice pandacba, pero para +-1960 en ciudad de Bs.As y en el conurbano bonaerense ya se entregaba corriente alternada en su totalidad, donde hubiera corriente alternada los receptores universales siempre fueron los más vendidos porque eran los más económicos, dado que su alimentación era directo de la linea y su rectificación de media onda, de ahí su relativo peligro del chasis vivo si no se tomaban ciertos cuidados, los receptores premium en cambio llevaban transformador de poder, rectificación de onda completa, y un filtro más eficiente, condición que los hacían bastante más caros.-

Saludos Cordiales
Rorschach



[pandacba]

Tal cual, el problema subsistía en el interior donde en las distintas provincias siguió por un tiempo la existencia de pequeñas cooperativas con sistemas DC, incluso en Pcia de BsAs hasta que al fin en toda la República se implemento la totalidad de la red 220AC, pero aún así y todo se siguieron haciendo equipos con chasis vivo, sobre todo televisores, entre otras marcas Philips y Philco continuaron tanto en sus chasis híbridos, e incluso transistorizados portátiles utilizando chasis Vivo. Cosa que no cambio en la era color a partir de abril de 1980 ya que continuaron haciendo chasis vivo, aún con fuentes conmutadas cosa que recien fue abandonada casi a finales del siglo pasado con el uso de una nueva generación de junglas, pero muchas marcas en general de origen asiático siguieron implementando el chasis.
Estos TV con chasis vivos no tenian la posivilidad de entrada de audio video, hasta la aparición de optoacopladores de alta velocidad que permitieron incoporar tal función y mantener la fuente con chasis vivo, la alientación para esta sección se tomaba de un bobinado aislado del fly back.



[DOSMETROS]

Incluso la entrada de antena tenía capacitor cerámico en serie con el vivo y otro capacitor cerámico en serie con el "neutro" de antena. Cuando ese capacitor se ponía en corto



[Dr. Zoidberg]

Por supuesto que todo eso es por ahorrar plata e incrementar los margenes de ganancia a costa de poner a riesgo la vida del usuario.
La verdad es que me importa muy poco los motivos que llevaron a esto, eran unos reverendos hdmp....
