Divisor por 32768

Hola!
Estoy buscando un circuito que a partir de una señal de 32768 Hz la divida y me permita obtener pulsos de 1 Hz.

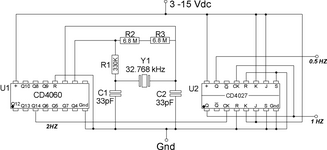

He googleado bastante, y solo encuentro soluciones (que funcionan perfectamente) pero que usan integrados CMOS. Como esta:


Si bien el CD4060 viene en "sabor" TTL (el 74HC4060, tengo uno en casa y todo), lo cierto es que estoy metido en un proyecto en el que me gustaría usar solo integrados de la línea TTL "clásica".

He probado usar los 74LS90 y 74LS93, que dividen hasta por 16, pero necesito (salvo que esté haciendo muy mal uso de esos chips) al menos 4 (tres dividiendo por 16 y uno dividiendo por 8).

Alguien ha resuelto esto de alguna forma mas "elegante"? :unsure:

Gracias por adelantado.
Aitopes.

No veo porque 3 integrados. Dado que son dos contadores de 4 bits por IC, unidos viene a ser uno de 8 bits por IC -Divisor por 256-. Si le sumamos los otros dos de otro IC termina siendo un contador de 16 bits -divisor por 65536-.... Tomando de la 15va salida es de 32768.

O, visto de otra forma, divisor por 16 * 16 * 16 * 16 = 65535.

Quizás se me está pasando algo de por medio.

.

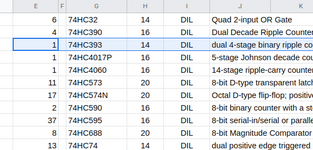

Y 74HC393 + 74HC590 del cual tienes 2 en stock?


Salu2.-
Genial. No tenía presente el 590 ....no se por que al ver la lista lo "vi" como un 573 o similar. Pero es un contador!

Aca vi un circuito que lo usa (con otra freq. , pero sirve como idea):


Lo dejo aqui por si a alguien mas le sirve. Y cuando tenga el circuito terminado lo posteo tb.

Gracias!

Aca vi un circuito que lo usa (con otra freq. , pero sirve como idea)

Yo no me fiaría mucho en una señal senoidal tan lenta -32Khz- para comandar la entrada del 590 ya que no es schmitt trigger.

Habría que hacer las pruebas no sea que luego de un dolor de cabeza a menos que la señal de 1 segundo no sea tan importante.

(Tampoco hace falta agregar otra compuerta, con dos transistores se puede hacer un schmitt trigger "crudo" aunque hay que ver, nuevamente, que tan rápido se los puede hacer conmutar).

Buenos dias!
Después de mil intentos....no logré hacer andar este proyecto con integrados TTL.

Probe con varias configuraciones, pero si no medí mal, nunca arrancaba el oscilador.

Finalmente me rendí y arme el circuito que pongo mas abajo.
Divido los 32768 Hz del xtal por 14, con el CD4060, y luego lo divido por dos otra vez, usando un CD4013.
En el osciloscopio se ve la salida del CD4060, a 2Hz, y la del CD4013, a 1 Hz.

Dejo aquí el circuito por si le sirve a alguien, aunque es un "clásico" :)





PD: No se si se puede cambiar el título de este hilo, quizás debería ser simplemente "Divisor por 32768"
