Etapa de salida muy interesante

[Ratmayor]

Un bicho clase "G", teóricos 600W-8Ω / 1000W-4Ω

​

Ver el archivo adjunto 162387​

Apostaría que es un clase H antiguo.... El Clase G modula proporcionalmente en función de los drivers, el Clase H conecta y desconecta en función al nivel de tensión de salida...



[Fogonazo]

Apostaría que es un clase H antiguo.... El Clase G modula proporcionalmente en función de los drivers, el Clase H conecta y desconecta en función al nivel de tensión de salida...

Opción II

Amarillo: Tensión sobre los rail´s

Ver el archivo adjunto 162401
​



[Fusatronica]

Opción II

Amarillo: Tensión sobre los rail´s

Ver el archivo adjunto 162401
​

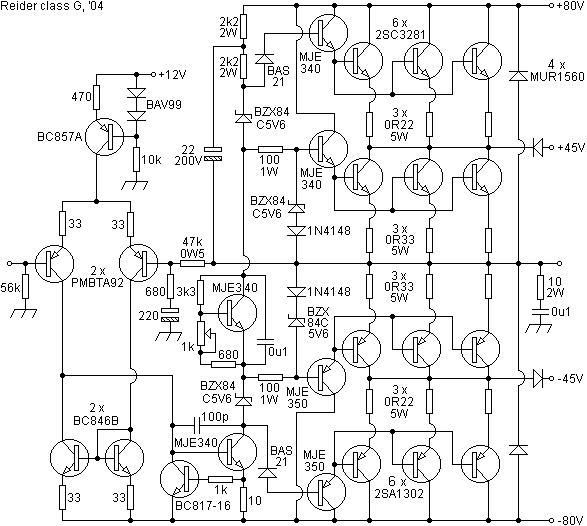

Se parece mucho al diseño de Harald Reider rediseñado de un viejo amplificador de los 80 y esta:babear::babear:

http://www.angelfire.com/sd/paulkemble/sound8g.html



[Ratmayor]

Ver el archivo adjunto 162401

Efectivamente, opera en Clase H... Solo que ahora han mejorado mucho y el disparo es "cuadrado"



[Fogonazo]

Efectivamente, opera en Clase H... Solo que ahora han mejorado mucho y el disparo es "cuadrado"

O escalonado



[Ratmayor]

Ah sí, estan los multi-steppers, pero aún los considero brujería , y los clase TD, ni hablar...



[Ratmayor]

Así como cuando te das cuenta de que los canadienses tienen muy poco que hacer y se inventan cada cosa...

​



[Fogonazo]

Así como cuando te das cuenta de que los canadienses tienen muy poco que hacer y se inventan cada cosa...

Ver el archivo adjunto 163204​

Mas rebuscado, pero el mismo concepto

Supe tener un par de equipos Bryston y me arrepiento de ya tenerlos



[Ratmayor]

Me parece que aparte del doble Sziklai, los finales están en cascada para abusar de ellos, quizás?



[jestrada8]

Mas etapas de salida "Poco ortodoxas"

Ver el archivo adjunto 154599

Ver el archivo adjunto 154598


​

guaooo que curioso '''?y como se hace con la realimentacion¿



[Fogonazo]

guaooo que curioso '''?y como se hace con la realimentacion¿

No poseen.
Existe una tendencia en audio (Que NO comparto) que reivindica "Re-alimentación es malo"



[Fogonazo]

Una etapa de potencia "Exótica"
Amplificador Winfield
Potencia: 100W
Respuesta a frecuencia: DC-10MHz
Slew rate: 1000V/µS

​



[DOSMETROS]

" ¿Kuanto trancizto ai ke agrgar para yebarla a 2000 guats? "



[Ratmayor]

Algo que me llamó la atención y no entiendo con qué malvada intención hacen esto, pero para que llevar a GND la salida del amplificador? Es un Crown Macrotech 1200



[Fogonazo]

Dejaré esta imagen por ahí y luego me iré lentamente a saquear la heladera



[Fogonazo]

¿ A ver si notan algo peculiar en este amplificador ?



[Daniel Lopes]

¿ A ver si notan algo peculiar en este amplificador ?

Puedo veer dos tierra o masa "0V(1)" y "0V(2)" y tanbien que la salida de audio es "hecha" por los Colectores de los transistores finales , ?serias eso ?



[Fogonazo]

Puedo veer dos tierra o masa "0V(1)" y "0V(2)" y tanbien que la salida de audio es "hecha" por los Colectores de los transistores finales , ?serias eso ?

Y hay algo mas



[Daniel Lopes]

Y hay algo mas

Los pasos "driver" son alimentados con una tensión diferenciada "HT1" y "HT4", creo que esa de major valor aun que "HT2" y "HT3" , ? serias eso ?



[Pinchavalvulas]

Nunca había visto un fusible en la salida de altavoces...
