Fotos de bafles hechos en casa

[Ericktronik]

Bueno, acá pongo la foto de unos simples baflesitos para el amplificador TDA7377 posteado por mnicolau.
No son del otro mundo ni nada parecido, pero a mi modo de ver son potentes y suenan hermoso.
El amplificador esta detrás del portatil.

1.jpg - Click to see more photos

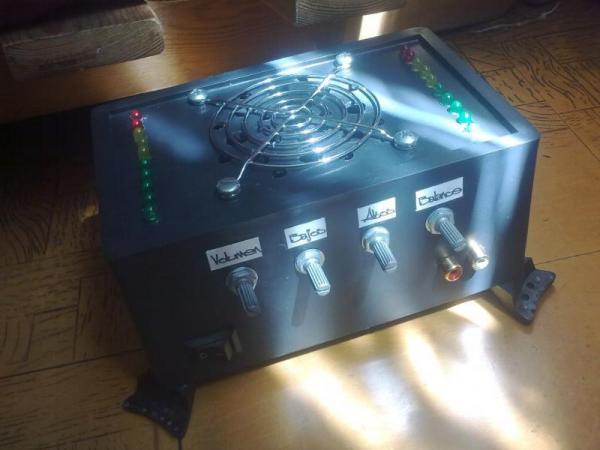

Y éste es el amplificador.



[Ratmayor]

5.1 !? Que proyecto ! Nunca me animé a armar algo así , es mucho , pero va a sonar impresionante, me dieron ganas de armar uno.

Es que tenía el amplificador de 5 canales, un proyector LCD Epson Powerlite 500c y un sala espaciosa y me dije: ¿Porque no?

Fotos fotos fotos

Pronto pronto pronto

Bueno, acá pongo la foto de unos simples baflesitos para el amplificador TDA7377 posteado por mnicolau.
No son del otro mundo ni nada parecido, pero a mi modo de ver son potentes y suenan hermoso.
El amplificador esta detrás del portatil.

1.jpg - Click to see more photos

Y éste es el amplificador.

Excelente trabajo @ericktronik



[lDIMEBAGl]

Luego de batallar, porque cuando tenía tiempo, no tenía dinero, cuando tenía dinero, no tenía tiempo y cuando tenía tiempo y dinero siempre surgia un no se que que me hacía quedarme sin plata

Bueno, ya comencé a armar las cajas para mi 5.1, espero les guste como van quedando...

Ver el archivo adjunto 77693​

Bien don Rat!!! a dedicarle tiempo y terminar ese proyecto!!!



[AntonioAA]

Les muestro los bafflecitos que termino de hacer . Son los del proyecto :

https://www.forosdeelectronica.com/...nitor-hi-fi-accesible-coste-71593/#post625786

La pintura de auto queda muy linda pero la superficie tiene que estar perfecta ...
La saliente del frente no es caprichosa sino que busca la alineacion temporal de los parlantes que se discute aca:
https://www.forosdeelectronica.com/f32/alineacion-temporal-parlantes-pcb-75087/#post652483

Ver el archivo adjunto 77960



[Ratmayor]

Les muestro los bafflecitos que termino de hacer . Son los del proyecto :

https://www.forosdeelectronica.com/...nitor-hi-fi-accesible-coste-71593/#post625786

La pintura de auto queda muy linda pero la superficie tiene que estar perfecta ...
La saliente del frente no es caprichosa sino que busca la alineacion temporal de los parlantes que se discute aca:
https://www.forosdeelectronica.com/f32/alineacion-temporal-parlantes-pcb-75087/#post652483

Ver el archivo adjunto 77960

Hermoso, definitivamente hermoso...

Aquí va mi sistema 5.1

Estos son las cajas para Surround, la parte de abajo es un banquillo, no es parte del bafle ​

Aqui se aprecia el subwoofer, los canales L, R y central ​

Al fin uso esas funciones de mi ampli ​

Mi plan malvado era ponerle chapilla y luego pulirlos, pero la máxima autoridad de la casa (Mi señora) me dijo que le encantaba ese acabado y los 2 colores, asi que solo le pondré barniz... ​



[tatajara]

Felicitaciones Rat ! Muy buen laburo.
Saludos.



[AntonioAA]

JUAAA!!! Rat ... Ya sabemos quien manda... estoy luchando por el despelote que tengo en el living porque estoy probando los bafflecitos !! ( El famoso WAF ) .
Estan muy bonitos asi ... en lugar de barniz dales una laca mas dura , por ejemplo poliuretano para pisos , no se que se consigue en tu pais...

Ah! gracias por los elogios...



[Helminto G.]

Rebelate y ponles enchapado....



[Ratmayor]

Estan muy bonitos asi ... en lugar de barniz dales una laca mas dura , por ejemplo poliuretano para pisos , no se que se consigue en tu pais...

Si, si se consigue, me parece mejor idea, tambien quiero hacerle una tapa protectora, pero ignoro como se llama esa tela



[matias_2008]

Ratmayor de cuantas pulgadas son los parlantes y de que marca son?



[Ratmayor]

Ratmayor de cuantas pulgadas son los parlantes y de que marca son?

Todos son parlantes son recontra Chinos, modificados para mis malvados propósitos. Los woofers de los canales L y R son de 8", el Subwoofer es de 10", los del canal central son de 5" y los de los canales posteriores son de 6".



[juanfilas]

Les muestro los bafflecitos que termino de hacer . Son los del proyecto :

https://www.forosdeelectronica.com/...nitor-hi-fi-accesible-coste-71593/#post625786

La pintura de auto queda muy linda pero la superficie tiene que estar perfecta ...
La saliente del frente no es caprichosa sino que busca la alineacion temporal de los parlantes que se discute aca:
https://www.forosdeelectronica.com/f32/alineacion-temporal-parlantes-pcb-75087/#post652483

Ver el archivo adjunto 77960

Muy pero muy buenos Antonio! Ahora nos tenemos que juntar con Edu y comparar los tres sistemas de corrección temporal .



[AntonioAA]

Gracias Juan !
Claro que me gustaria pasar un buen rato con Uds. , las distancias nos matan solamente

Respecto a la alineacion...solo puedo decir que para ESE perfil de baffle... es la que MENOS TRABAJO DA ... y he comprobado que es importante.



[eduardose]

Hola Juanfilas.. me podés pasar los datos (si no es mucho pedir claro..) de la caja que publicaste, en la pag. 49.. #967 es que quiero armarme unos de eso.. desde ya muchas gracias.



[Fry]

Buenas, les dejo fotos de una caja que armé ayer para un amigo, mi idea era pintarla negra y ponerle parlantes redondos, ya que era para el baul del auto y no necesita agudos, pero no pude convencerlo y le puse esos parlantes y la tuve que tapizar, cosa que odio porque no es facil limpiar despues...



Suena lindo, mejor que poner los parlantes en la parte de atras y usar el baul como caja, pero los estéreos tiran poca potencia y mucha distorsión, prefiero algo mas potente, como una SMPS y un amplificador de 200W, no para usarlo a fondo, sino para escuchar sin distorsión a un buen volumen, y claro, para escuchar algo que no sea regueton ni cumbia...

Saludos.



[AntonioAA]

Estan lindas , Djwash ... si uno pudiera ponerles protección contra la cumbia ... que salte algo !



[eduardose]

Djwash, te quedo muy lindo.. ese es el gran problema de los tapizados, después poderlos limpiar.. jeje



[Maykol]

me enamore de tu bafle d15" jbl. lo q debe sonar.
bueno yo con mi bazooka estoy mas que contento. conseguí una gran presión sonora. se hace sentir en el auto. gaste lo menos posible (que rata jaja) gaste en esa bazooka 90$ARGENTINOS.y para el amplificador unos 50$

Hola compañero , disculpa , ¿que amplificador le pusiste?, porque yo hice un cajón para 2 bajos de 12" 400 Wrms para alimentar cada bajo con un TDA7294 , pero naaaa , no me gustó para nada como se escuchaba.



[Fry]

Gracias!

Mientras tanto en el taller de djwash...



[Tacatomon]

Bien bien! al pendiente del proyecto!!!

Saludos al foro!!!

PS: Pues que pasó Dj, Esperaba por ahí ver Precisión Devices o de perdida, JBL...

NTC!
