Impedancia de entrada de un A.O

[Oufes]

Hola

queria preguntarles como calcular la impendancia de entrada
de un amplificador operacional ,y en base a esto la frecuencia de corte
minima a la que responderia correctamente el amplificador

El integrado es un LF353
A.O con entrada JFET

Aqui esta el circuito que monte

y la fuente con el filtro


el capacitor C que aparece en la entrada es de 0.1uf polyester



[Fogonazo]

No se ven las imágenes, lee esto:

¿ Como subir imágenes ?



[juanma2468]

Si mal no vi en la primer imagen, hay una resistencia de 220K entre la entrada (IN+) y masa y otra entre (IN+) y Vcc, por lo que la resistencia de entrada sería 110K ya que estas quedan en paralelo y desprecio la resistencia interna del AO ya que es muy alta en comparación con estas.
Frecuencia de corte del filtro de entrada f = 1/2*PI*R*C = 15,92 Hz



[Oufes]

Las resistencias que hay en la entrada si son de 220k

y si el A.O fuera de entrada bipolar como el 741, 6458D
¿tambien se podria despreciar su impendancia de entrada en
comparacion con las resistencias?

y otra pregunta mas

¿Los A.O con entrada JFET se puede quemar
el fet por la estatica asi como ocurre con
los integrados cmos y los mosfet?

gracias por responder



[chclau]

Si, la alta impedancia de entrada es una caracteristica de la mayoria de los OPAMPS, ya sea que lo alimentes con fuente unipolar o bipolar.

Y si, los OPAMPS con entrada JFET son, en principio, mucho mas sensibles a ESD y por la misma razon que los circuitos logicos CMOS: La altisima impedancia de entrada del dispositivo permite que los pulsos de ESD lleguen tambien a valores altisimos de varios kV, perforando las junturas.

Cabe destacar que la mayoria de los dispositivos MOS, logicos y/o lineales, cuentan hoy con protecciones contra ESD (generalmente diodos rapidos de enclavamiento), por lo que hay que leer la hoja de datos para saber el grado de proteccion de cada dispositivo.



[Oufes]

A lo que me referia era a los A.O
con entrada a transistores bipolares

pero igual gracias por la respuesta

con el tema de la estatica
si el circuito esta protegido por los
diodos que dices,
¿esto significa que
se puede manipular como si fuera
un integrado no cmos o un transistor?

¿o siempre hay que tener cuidado con estos
integrados?



[palurdo]

Casi todos los AO tienen entradas de muy alta impedancia. Que afecte o no a tu circuito pues depende del diseño de tu circuito. Normalmente tienen una alta impedancia de entrada porque es una característica deseable de los AO, junto con la alta ganancia. De hecho la alta ganancia es lo que hace que las entradas admitan muy poca corriente, del orden de nA, por consiguiente su impedancia ronda entre las decenas de MOhm y TOhm.

Con bjt, las altas ganancias y altas impedancias se consiguen poniendo los pares diferenciales en cascada (y usando espejos de corriente)



[Oufes]

Gracias por responder

ahora ya me ha quedado claro que
la impendancia de un A.O con entrada bjt
y otro con entrada jfet es muy alta
en comparacion con las resisitencias de 220k de
mi circuito

Por lo tanto no afecta mucho a la respuesta en
baja frecuencia



[Fogonazo]

OJO al piojo con el LM 741

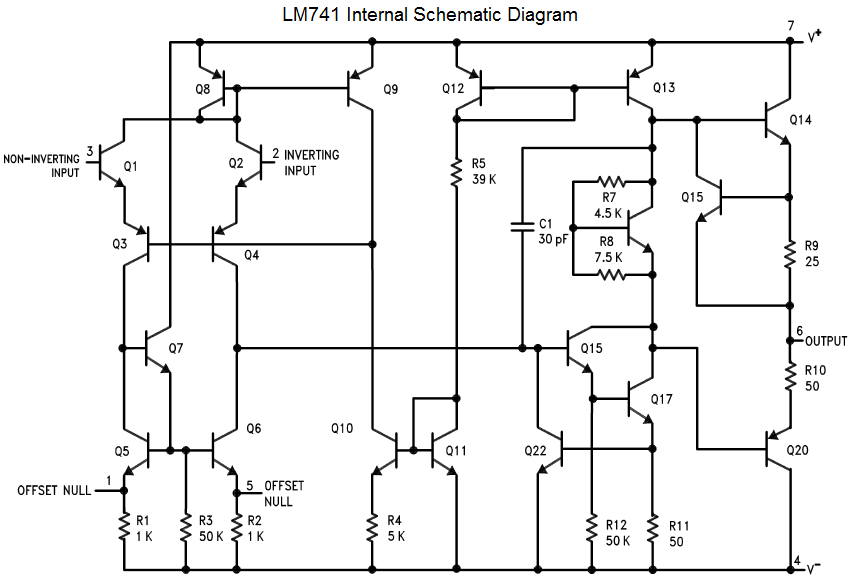

Es un Operacional de diseño viejo, con Refurbish, pero viejo al fin y su impedancia de entrada NO es muy alta y en algunos casos puede ser relevante. (2MΩ Nominal)



[juanma2468]

OJO al piojo con el LM 741

Es un Operacional de diseño viejo, con Refurbish, pero viejo al fin y su impedancia de entrada NO es muy alta y en algunos casos puede ser relevante. (2MΩ Nominal)

Para este caso en concreto, si se utiliza un LM741, la resistencia de entrada estaria 2 ordenes de magnitud por encima de las resistencias externas, con lo cual la variación no es muy grande, resultando en un valor resistivo total de 104K y una frecuencia de corte de f = 15,3 Hz, lo cual es una diferencia del 5,7%
