Integrados de BJT NPN/PNP

#1
Buenos días.

No sé si la pregunta sea muy básica, pero exite algún integrado de pareja BJT NPN y PNP?
Lo necesito para hace una etapa de potencia AB y con transistores discretos no la he logrado por la diferencia de los betas, y en un integrdo quizás ambos transistores tengan el mismo beta.

Gracias!

#2
Desconozco la existencia de IC con transistores de potencia de las dos polaridades.
Eso se resuelve básicamente o comprando cantidad y aparenadolos uno o comprarlos ya apareados(que el proveedor lo haga por ti) esta ultima es una practica relativamente común en RF ya que se suelen usar pares de transistores en configuraciones Push-Pull y deben estar lo mas parejo posibles.

Saludos.

Ric.

#3
Desconozco la existencia de IC con transistores de potencia de las dos polaridades.
Eso se resuelve básicamente o comprando cantidad y aparenadolos uno o comprarlos ya apareados(que el proveedor lo haga por ti) esta ultima es una practica relativamente común en RF ya que se suelen usar pares de transistores en configuraciones Push-Pull y deben estar lo mas parejo posibles.

Saludos.

Ric.
Cómo los podría conseguir ya apareados? Esa configuración tiene algún nombre en específico?

Gracias!


Dr. Zoidberg

Well-known-Papá Pitufo
#4
Cómo los podría conseguir ya apareados? Esa configuración tiene algún nombre en específico?
Podrías publicar el circuito que estás armando???
Es muy dificil que un amplificador clase AB necesite taaanto apareamiento del hfe de los transistores. En algunos casos es mas o menos importante, pero en la mayoría de los amplificadores realimentados esa necesidad de aparearlos es virtualmente NULA.
Si no te funciona por la dependencia de los hfe lo mas probable es que el circuito tenga una falla de diseño, ya que normalmente se diseña para independizarse lo mas posible del hfe.
O en su defecto tenés transistores truchos o con los terminales cambiados de lugar.


Fogonazo

Exorcista & Moderador eventual
#5
Existen integrados con array´s de transistores apareados en fabrica a una tolerancia muy estrecha, PnP, NpN, FET, personalmente nunca los he requerido.
Una diferencia de ganancias te podrá dar algo de tensión de offset, pero no mucho mas que eso, esto en una etapa de entrada.
Si algo directamente no te funciona mejor busca la falla por otro lado.


DOSMETROS

Insipient Constructor
#7
En las entradas diferenciales , mas o menos se cumple tu problema , pero en las salidas de audio mayormente los transistores funcionan cómo seguidor de emisor , así que la ganancia de cada transistor es muy relativa.

Sube el diagrama por favor !


pandacba

Rocker Bear
#8
Para la entrada un apareado al 10% es suficiente, existen transistores dobles pero son difíciles de conseguir, siempre hablando de la entrada.
Por ejemplo el 2SA798 y 2SC1583, 2N223A

2N3728/2N2060

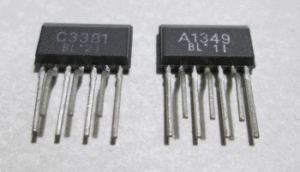

2SC3381 y 2SA1349

LM394,194 cápsula plástica y metálica, MD7000

MD918

y muchos más......

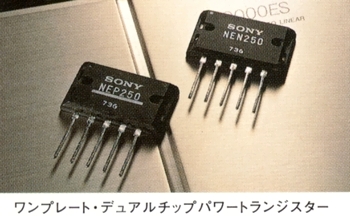

Para salida tenes esto

También tenes los SAP15 P y N

Última edición:

Daniel Lopes

Miembro Geconocido
#9
Para la entrada un apareado al 10% es suficiente, existen transistores dobles pero son difíciles de conseguir, siempre hablando de la entrada.
Por ejemplo el 2SA798 y 2SC1583, 2N223A

2N3728/2N2060

2SC3381 y 2SA1349

LM394,194 cápsula plástica y metálica, MD7000

MD918

y muchos más......

Para salida tenes esto

También tenes los SAP15 P y N
Hola a todos ,incrible pero hasta los dias de hoy jo aun no conocia lo 2N2223 ,ya lo MD918 (dos 2N918 pareados) ese si por sener hecho para andar en RF (mi playa) , jajajajajaja.
!Vivendo y apriendendo !.
Att,
Daniel Lopes.

Última edición:
#10
A lo mejor lo que buscas es reducir la Vbe, con un AO a la salida. Y para independizar la Beta, a lo mejor una resistencia en los emisores de los últimos.
Edit: "transistores discretos", me suena pero ahora no caigo en lo que son.
Edit 2: Vale, jajaja, eran transistores solos. Entonces, Zoidberg te dio una buena respuesta.

#11
Buenos días.

No sé si la pregunta sea muy básica, pero exite algún integrado de pareja BJT NPN y PNP?
Lo necesito para hace una etapa de potencia AB y con transistores discretos no la he logrado por la diferencia de los betas, y en un integrdo quizás ambos transistores tengan el mismo beta.

Gracias!
Aquí está una respuesta bien documentada y posiblemente sea lo que andas buscando, lo único es que es en inglés. Saludos
