Transmisor FM, PLL (Redfield29) ver. 2.0

lastima no se pueda recuperar pero bueno buscare otro para hacer gracias de todos modos a todos saludoss

hola, NowhereMan, vos quien serias , Chanca o Barrios , querria saber si funciona bien el hex del programa que usa el pic16f873, para hacerlo,



perdon es el pic16f876, quiero usar ese soft, para tomarlo como base, pero implementarlo con un tsa5511 en vez del saa1057

Última edición:
hola rebuscando he encontrado todo este circuito , monte el 16f876 y no funciona el pll lleva un cuarzo de 8 mhz en el pic ,y que el saa1057 coje los 8mhz cuando el saa1057 la maxima frecuencia es de 4mhz y yo compile el .bas, le puse el circuito del 16f628 en esta pagina ,para probar el vco y el saa1057 y engancha,

hola rebuscando he encontrado todo este circuito , monte el 16f876 y no funciona el pll lleva un cuarzo de 8 mhz en el pic ,y que el saa1057 coje los 8mhz cuando el saa1057 la maxima frecuencia es de 4mhz y yo compile el .bas, le puse el circuito del 16f628 en esta pagina ,para probar el vco y el saa1057 y engancha,
hola, tendrias que preguntale a NowhereMan que dice ser uno de los diseñadores, a ver que te dice como es el tema del cristal, a lo mejor lleva un cristaL DE 4 MEGA,



yo fabrique este transmisor chino, esta completo con placa PCB y hex
http://es.fmuser.org/news/fm-transm...itter-With-LCD-Printed-Circuit-Board-PCB.html

Última edición:
sera de 4mhz seguro el saa1057 en este circuito coje del pic 8mhz y . cuando me meto en configuracion para cambiar de frecuencia van de saltos de 1 en 1 , y eso se consigue con 4mhz que se puede dividie entre 100 y 125 y seguidamente por 32 lo cual nos da la frecuencia de referencia , por 8mhz no me cuadra

hola, tendrias que preguntale a NowhereMan que dice ser uno de los diseñadores, a ver que te dice como es el tema del cristal, a lo mejor lleva un cristaL DE 4 MEGA,



yo fabrique este transmisor chino, esta completo con placa PCB y hex
http://es.fmuser.org/news/fm-transm...itter-With-LCD-Printed-Circuit-Board-PCB.html
Hola elektrocom,podrias subir la imformacion de ese pll chino aqui,ya que la pagina citada ,no permite descargar nada en este momento,,y me dio ganas de experimentar con ese pll.


Saludos.:apreton:


Daniel Lopes

Miembro Geconocido
Buenas amigos tengo una duda armé el o lo parece anda todo normal , pero noto que el último 2n4427 calienta bastante ; esto es normal? Desde ya muchas gracias
Hola caro Don duflos , debes poner un bueno dicipador tipo estreja sobre ese transistor.
Debes tanbien poner un Amperimetro en série con la alimentación dese TX y buscar un conpromiso entre maxima potenzia de salida de RF y minimo consumo en Amperes cuando ayustar los trimmers de lo circuito de adaptación de inpedancias del paso final , o sea buscar maxima eficienzia dese paso.
!Suerte en los desahollos!.
Att,
Daniel Lopes.

Hay le deje una imagen Daniel anduvo a la primera casi si no fuese por una resistencia que puse mal jajaja no lo me lo dejaba prender pero en si anduvo desde el inicio así que sólo me faltaría los dicipadores y estaríamos engancha en todas las frecuencias que probé muy buen proyecto aún no tuve tiempo de sacarlo al iré con música el vatimetro me da 1.5 w creo está más o menos bien los 2n4427 los dejé un poco más arriba para poder poner los dicipadores tipo engrane ..

Última edición:

Daniel Lopes

Miembro Geconocido
Hay le deje una imagen Daniel anduvo a la primera casi si no fuese por una resistencia que puse mal jajaja no lo me lo dejaba prender pero en si anduvo desde el inicio así que sólo me faltaría los dicipadores y estaríamos engancha en todas las frecuencias que probé muy buen proyecto aún no tuve tiempo de sacarlo al iré con música el vatimetro me da 1.5 w creo está más o menos bien
Bueno 1,5Wattios de salida para un 2N4427 te va muy bien , pero tienes que poner un bueno dicipador senon seguramente te enbias ese 2N4427 a una vida mejor (R.I.P.)
Otra dica es enchicar lo maximo los terminales de los tranistores 2N4427 o sea montarlos directamente a la tarjeta de circuito inpreso.
La razón es diminuir al maximo las inductancia parasiticas que hay en los terminales.
Att,
Daniel Lopes.

Última edición:
Hace meses que dejé el foro debido a cosas que ahora les empiezo a restar importancia. Pero quiero expresar que un código abierto como lo mencionó un usuario no ha conducido hasta el momento a realizar mejoras, mucho menos a publicarlas si es que las hubieron. Los mismos que pregonaron "código abierto en asm y en basic" no han aportado nada, ni siquiera dieron soporte sobre un tema que parecían dominar perfectamente. Muchos en este hilo prometieron compartir sus circuitos, modificaciones; pero por demás, solo quedaron en palabras, nunca compartieron ni el esquema de una resistencia. Pero reconforta que hay usuarios que si comparten sus experiencias, sugieren, dan soporte y lo más importante aprendemos todos, y en eso último me incluyo.

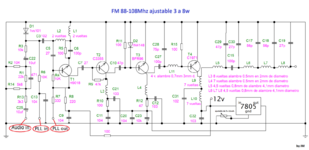

No quiero extenderme más, ya es cosa pasada y dejando las rencillas de lado, vuelvo nuevamente esta vez para compartir una mejora del verónica, quizás para algunos ya no se parezca. Es el producto de la simplificación del esquema del oscilador doble a un oscilador simple con un solo transistor, eliminando el condensador variable de sintonía, y de paso reduciendo significativamente el tamaño del PCB. El PLL está vez ha cambiado al SAA1057, las demás etapas amplificadoras de RF es igual a sus antecesores. Cuatro pulsadores con acceso a menú, permiten ahora cambiar la frecuencia y la 2da línea del LCD.

Espero que les agrade esta nueva versión y si hay sugerencias y/o comentarios al respecto trataré de responderlas en la medida que el tiempo me lo permita.

PD. Pido por favor a los moderadores que si mi post está fuera de lugar, ya que del veronica original solo queda un 30 o 40% sea movido hacia otro hilo existente sobre el tema.

Saludos.
tengo dudas con la bobina, que dice que es sobre una resistencia,

¿Cual es la duda?
Me parece que te refieres a un choke elaborado sobre el cuerpo de una resistencia:
Se toma una resistencia de alto valor resistivo y se arrollan a lo largo de su cuerpo (1/4 W) un par de capas de hilo de cobre esmaltado (15 - 20 espiras).

Los terminales de ésta bobina se sueldan a las patillas de la resistencia.

Saludos.

¿cual es la duda?
Me parece que te refieres a un choke elaborado sobre el cuerpo de una resistencia:
Se toma una resistencia de alto valor resistivo y se arrollan a lo largo de su cuerpo (1/4 w) un par de capas de hilo de cobre esmaltado (15 - 20 espiras).

Los terminales de ésta bobina se sueldan a las patillas de la resistencia.

Saludos.
muchas gracias. Esa era mi duda,

Hola. Quisiera saber si es necesario el crystal de 7.2 mhz para el circuito o si lo puedo reemplazar por otro sin afectar la programación, lo que pasa es que soy de mexico, pero no consegui gran parte de los componentes, ya pedi algunos, solo que aun me falta el crystal.

El tema tiene mas de 400 mensajes y ha sufrido modificaciones a lo largo del desarrollo, ¿a que esquema te estas refiriendo en particular?.
Generalmente el cristal esta asociado al IC de PLL que uses y a veces al microprocesador y deben estar en concordancia por que si no, no funciona o lo hace de forma erronea.

el tema tiene mas de 400 mensajes y ha sufrido modificaciones a lo largo del desarrollo, ¿a que esquema te estas refiriendo en particular?.
Generalmente el cristal esta asociado al ic de pll que uses y a veces al microprocesador y deben estar en concordancia por que si no, no funciona o lo hace de forma erronea.
me refiero al circuito del transmisor de redfield, donde utiliza el lm7001 y un pi16f628a
