Voltimetro con LED

#1
Hola a todos, tengo diseñada un fuente de alimentación de 0-30 voltios, queria hacerme un voltimetro con led, pero no se muy bien que valores de resistencias debo de dar, queria poner 15 led.

si alguno sabeis como se haria mediante display de siete segmentos pues mejor.

un saludo y gracias.


Andres Cuenca

Moderador general
#2
El voltimetreo con leds lo puedes hacer fácilmente si utilizas el circuito integrado LM3914, el cual te permite sensar una señal análoga y visualizarla a traves de 10 leds, aunque si utilizas el LM3914 el cascada puedes utilizar el numero de leds que quieras.

En el adjunto te dejo el circuito típico para sensar un voltaje de 0 a 5 voltios, con una precisión de 0,5 voltios.

Saludos.


Adjuntos

#3
Tambien he oido por ahi, que hay un integrado que sirve para hacer de tres displays de siete segmentos un voltimetro. Saben cual es?

Un saludo y gracias.

#4
ajaaaaaa! ese es un conversor analogo-digital que tiene integrada la etapa driver y decodificadora para manejar displays de 7 segmentos y LCD

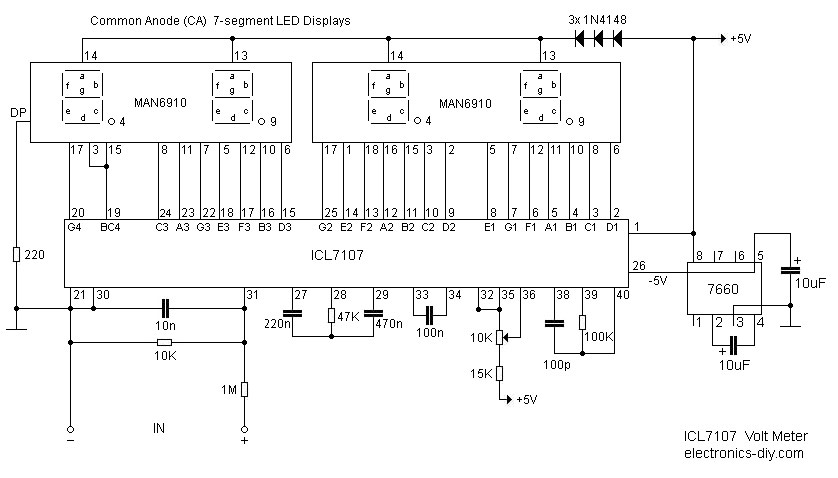

el ICL7107 para manejar displays de 7 segmentos de anodo comun.
y el ICL7106 para LCD con regulacion BACKPLANE.

es super baratisimo y una muy buena opcion al momento de convertir datos analogos en digital para directa lectura por displays....


PD: - el chip es de 40 pines y es de INTERSIL www.intersil.com
cuesta un poco hacer ke funcione super bien pero la tecnica es ocupar resistores y capacitores de muy baja tolerancia (resistores de 1% y capacitores de 5%).

- el chip requiere fuente dual de +/- 5V super bien filtrada y regulada...

CHAUZ!

#5
Hola a todos
Estaba viendo este circuito y me puse a pensar, como se hace para variar la resolución, es decir a que voltaje corresponde el encendido de una led.

Agradeceria si alguien pudiese darme una mano. Saludos a todos.

#9
No, estuve por usarlo en un proyecto pero no lo consegui al integrado en ese momento y por un tema de tiempo cambie al LM3914 que comenta Li-ion.

Saludos.

#10
entonces trabajaste con el que dijo Li-ion? ahh ok. buscare el datasheet del IC que pasaste anteriormente. veo si lo puedo armar y te comento. ademas esos displays no son los que traen las calculadoras?

#11
Con el 3914 trabaje y es digno de admiracion. Los display 7 segmentos se usaron en las primeras calculadoras alla lejos y hace tiempo. Desde hace años son todos display LCD.

Saludos.


Fogonazo

Exorcista & Moderador eventual
#15
JV dijo:
ICL7107
3 1/2 Digit, LCD/LED Display, A/D Converters
LCD (Liquid Crystal Display) = Pantalla de Cristal Líquido
Led display = display de led´s o tambien display de 7 segmentos

3 1/2 digit : Puede representar numeros hasta el 1999 como el primer digito puede ser solamente "0" o "1" se le dice medio digito o 1/2 digito


Fogonazo

Exorcista & Moderador eventual
#17
Como ya mencione en algunas oportunidades:
"Todas las preguntas del universo se responden con una sola palabra" y esta es "DEPENDE"

Los LCD de calculadora se conectan con unas gomitas que tienen trasas conductoras, estas normalmente si las despegas NUNCA mas vuelven a hacer buen contacto.
Si consigues un LCD con terminales es posible.

Averigua no son caros
