Amplificador válvulas 6550a

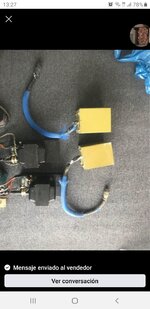

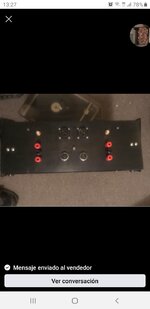

Hola grupo, adquirí este amplificador del cual no tengo mucha información, tiene transformadores Audel hechos por Jorge Hostein, el amplificador parece nacional, tiene una excelente electrónica, alguien tienen información? Una etapa está funcionando pero se escucha muy bajo, pueden ser válvulas defectuosas y la otra tengo que revisar bien porque está en corto, es un equipo muy pesado 50 kg, estaba en un estudio de grabación que se desmontó, cualquier información o esquemático electrónico sera muy agradecido.


Adjuntos

  • 20220409_184456.jpg
    306.3 KB · Visitas: 16
  • 20220409_184504.jpg
    223.6 KB · Visitas: 14
  • 20220409_184515.jpg
    214 KB · Visitas: 12
  • 20220409_185553.jpg
    300.9 KB · Visitas: 12
  • 20220409_185701.jpg
    276.8 KB · Visitas: 12
  • 20220412_222305.jpg
    349 KB · Visitas: 12
  • 20220412_222305.jpg
    349 KB · Visitas: 15
  • 20220412_222341.jpg
    506.2 KB · Visitas: 15
  • 20220412_222358.jpg
    522.3 KB · Visitas: 14
  • 20220412_222409.jpg
    479.9 KB · Visitas: 15
  • 20220412_222424.jpg
    313.7 KB · Visitas: 14
  • 20220413_214752.jpg
    337 KB · Visitas: 15
  • received_667813477803022.jpeg
    41.7 KB · Visitas: 12
  • received_1026425148300027.jpeg
    607 KB · Visitas: 12
  • Screenshot_20220406-132647_Facebook.jpg
    573.3 KB · Visitas: 12
  • Screenshot_20220406-132656_Facebook.jpg
    187.1 KB · Visitas: 13
  • Screenshot_20220406-132712_Facebook.jpg
    262 KB · Visitas: 12
  • Screenshot_20220406-132718_Facebook.jpg
    412.4 KB · Visitas: 12
  • Screenshot_20220407-095739_Messenger.jpg
    506.5 KB · Visitas: 12
  • Screenshot_20220407-095749_Messenger.jpg
    506.1 KB · Visitas: 13
Buenas noches, ¡bienvenido!, esto no es un grupo, es un foro, y de electrónica.
Circuitos que empleen válvulas 6550, hay muchos y con distintas configuraciones, simple, paralelo, push-pull, push-pull paralelo, clase A, AB1, AB2, B, tetrodo/pentodo puro, ultralineal, etc.-
Las imágenes que envías están nítidas, pero no se puede identificar bien como está montado, habría que colocarle las válvulas, y sacar fotografías del amplificador completo, si está separado en partes, conectarlo.
Hablas que una "etapa" funciona, pero que se escucha bajo, y que la otra está en corto.
Si hablas de 2 etapas, ¿te refieres a etapas de potencia?, si es así, ¿es estereofónico?, o ¿son dos amplificadores monoblocks?, debes aclarar.
Veo, 1 válvula 6550, y 2 válvulas 6FQ7/6CG7, ¿esas son todas las válvulas?, ¿cuantas, y cuales hay por canal, o etapas?
Con paciencia, vas a tener que relevar tu mismo el circuito, papel, y lápiz, luego pasarlo a una PC, y después subirlo al foro, y ver que se puede hacer.

Saludos Cordiales

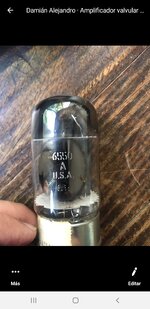

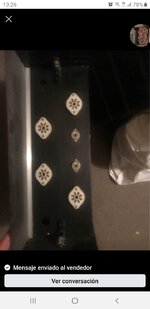

Buenas noches Rorschach, si son dos etapas monofásica (estereofónico) R L, no conozco sinceramente la configuración.. quería ayuda de gente idónea al tema para orientarme, el equipo llegó con cables cortados que fui deduciendo donde se conectaban, pero no tengo una referencia fiel de lo hecho.. tendría que dibujarlo y simular en la computadora para determinar la conexión, lleva dos válvulas 6550a por canal, junto a una 6FQ7 6CG7, un canal trajo una 6L66 inglesa, y en la parte posterior dos válvulas que como se ve en la imagen no tiene denominación visible.


Adjuntos

  • 20220418_210026.jpg
    334.3 KB · Visitas: 9
  • 20220418_210012.jpg
    349.7 KB · Visitas: 9
  • 20220418_205635.jpg
    321.8 KB · Visitas: 10
  • 20220418_205525.jpg
    384.7 KB · Visitas: 10
  • 20220418_205516.jpg
    425.5 KB · Visitas: 10
  • 20220418_205536.jpg
    310.5 KB · Visitas: 10
En todo caso son 2 etapas de potencia monofónicas, o monoaurales, "no monofásicas".
Con la 6L6 G, te dieron gato por liebre, no reemplaza para nada a la 6550.
Para seguir con el tema, ¿tienes conocimientos de electrónica?, te pregunto porque en amplificacion valvular las tensiones de trabajo son muy altas, en tu amplificador debe estar en +- 450 Voltios, y son tensiones letales.

Soy técnico electromecánico, tengo conocimiento de las tensiones de trabajo de las válvulas, conocimiento manejo de multímetro, conocimiento de los elementos, comprendo planos.. pero como dice Larralde cada hombre sabe mucho de lo poco que aprendió.. y tengo mucho para aprender en electrónica. Cada uno de los transformadores trabaja con una salida 450 V ~, una 48 V~, y una salida rectificada de 8.3 V, manipuló con mucho cuidado, tiene capacitores electróliticos grandes que dejó descargar antes de volver hacer algo, nunca vi ningún esquemático con tantos capacitores y de ese tamaño. Me tiene desorientado.
Si la válvula 6L6 G, no la voy a usar, compraré un juego apareadas de 6550 a, el equipo lo compré a $20000 y me imaginé que tenía sus cosas.. pero es lindo que no funcione.. ahí es cuando uno verdaderamente aprende, espero poder lograrlo con ayuda.

Nota del moderador : Volt y demás unidades (Ampere , Watt , Joule , Herz . . . ) además de ser apellidos que merecen respeto , por norma van en mayúsculas. Gracias.

Última edición por un moderador:

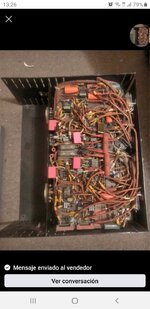

Si, es un montaje no tradicional, parece por lo que se ve que está armado en una placa de pertinax, o baquelita, o similar de +- 6 mm de espesor, y veo (algo raro) grupos de resistores conectados en paralelo.
Y abajo un banco de capacitores enorme.
Si, o sí vas a tener que armarte de paciencia, para relevar y dibujar el circuito completo.

Sabe por imágenes si puede ser clase AB? O no hay forma de determinarlo? Como para buscar algún plano parecido que me oriente.
Disculpas al foro por las faltas ortográficas 🙏🙏.

Sabe por imágenes si puede ser clase AB? O no hay forma de determinarlo? Como para buscar algún plano parecido que me oriente.
No, la clase, si no se tiene el circuito, y especificaciones es imposible, solo se puede saber con generador de señales, y osciloscopio, y ver cuando se produce el corte de la corriente de placa, si no hay corte es clase A (la señal circula 360°), si la señal circula 180°es clase B, si la señal circula más de 180°, y menos de 360°, y la grilla g1 se mantiene negativa es clase AB1, y si la grilla g1 se hace positiva (circula corriente de grilla) es clase AB2.
Tu amplificador seguramente es configuración simétrica (push-pull) clase AB1.
Luego debieras fijarte el conexionado del primario de los transformadores de salida de audio, si tienen 3 conexiones Placa, +B, Placa es tetrodo/pentodo puro, si tienen 5 conexiones es Ultralineal, Placa, derivación UL, +B, derivación UL, Placa.

Última edición:
Desconozco el nombre. La persona que me lo vendió tiene un estudio de grabación, y me contó que este equipo procedía de ese lugar, todos los capacitores electrolíticos son marca Mallory, los resistores son de precisión 1 %, capacitores MKC, transformadores de salida Audel, fabricados por el Ing. Jorge Hostein, muy buenos por lo que se ! Transformadores corriente marca Sunelco.
Muchas gracias Rorschach por su tiempo, voy a hacer lo que me dice, dibujar el esquemático, y de paso hacer mediciones para ver si hay puentes de diodos abiertos, capacitores en corto, resistores defectuosos, va a llevar su tiempo ! Pero seguramente va a valer la pena, saludos desde Venado Tuerto.

Desconozco el nombre. La persona que me lo vendió tiene un estudio grabación, y me contó que este equipo procedía de ese lugar, todos los capacitores electrolíticos son marca Mallory, los resistores son de precisión 1 %, capacitores MKC, trafos de salida Audel, fabricados por el Ing. Jorge Hostein muy buenos por lo que se!! Trafos corriente marca Sunelco.
Muchas gracias Rorschach por su tiempo, voy hacer lo que me dice, dibujar el esquemático, y de paso hacer mediciones para ver si hay puentes de diodos abiertos, capacitores en corto, resistores defectuosos, va a llevar su tiempo!! Pero seguramente va a valer la pena, saludos desde Venado Tuerto.
Antes de cambiar algo, lo mejor es relevar todo, y hacer el circuito !

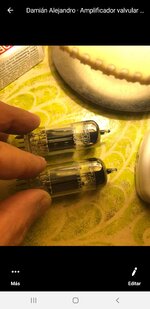

Las dos válvulas de los costados, que dices que no se le notan la denominación, trata de mirarlas a contraluz, a veces se puede distinguir, por las imágenes, son dobles triodos, tipos miniatura, novales (9 pines), pueden ser 12AU7 (ECC82), 12AX7 (ECC83), 12AT7 ( ECC81), o 12AY7.

Aquí tienes un par de ejemplos de circuitos Push-pull, Ultralineal con 655O / KT88.

Harman Kardon Citation II, 60 W R.M.S.
Harman Kardon Citation II.jpg

DYNACO MARK III, 60 W R.M.S

DYNACO MARK III 60 W.jpg
