Como colocar parlantes a minicomponente Philips

[Pedro Card]

Hola, tengo un minicomponente Philips fx20x/77 pero sin los parlantes y mi inquietud es si los puedo reemplazar por otros no originales, obviamente siguiendo las reglas de vataje e impedancia, pero al ver la bornera trasera donde va la entrada de parlantes esta dividida en tweeter y woofer y además no me dice la polaridad. Adjunto una imagen a ver si alguien tiene una idea.Saludos.



[sergiot]

La polaridad la vas a tener que descubrir vos.



[fabioosorio]

Ni Barcelona ni San Lorenzo de Almagro.



[unmonje]

Hola, tengo un minicomponente Philips fx20x/77 pero sin los parlantes y mi inquietud es si los puedo reemplazar por otros no originales, obviamente siguiendo las reglas de vataje e impedancia, pero al ver la bornera trasera donde va la entrada de parlantes esta dividida en tweeter y woofer y además no me dice la polaridad. Adjunto una imagen a ver si alguien tiene una idea.Saludos.

Manual del usuario


La polaridad correcta de la bocina se averigua por ejemplo, con una pila de 1,5 voltios.
Si no está ya marcado en la bocina, cosa que seria rara o la bocina ed de calidad pobre, se procede de la siguente manera a saber :

1- Se coloca mediante un cable, el negativo (-) de la pila, en cualquiera de los 2 polos de la bocina o parlante bajo prueba.
2- Con otro cable conectado al positivo (+) de la pila, tocamos ligeramente el otro polo del parlante que suponemos sea el positivo de la bocina.
3- Si el cono del "woofer" o bocina "baja" por ejemplo, se desplaza hacia afuera , es la polaridad correcta de el + y el menos.

4- Es mas difícil con el "twitter" o "alto", porque su desplazamiento es poco perceptible y hay que usar el tacto con los dedos a menudo.



[Pedro Card]

Manual del usuario

Ver el archivo adjunto 290095
La polaridad correcta de la bocina se averigua por ejemplo, con una pila de 1,5 voltios.
Si no está ya marcado en la bocina, cosa que seria rara o la bocina ed de calidad pobre, se procede de la siguente manera a saber :

1- Se coloca mediante un cable, el negativo (-) de la pila, en cualquiera de los 2 polos de la bocina o parlante bajo prueba.
2- Con otro cable conectado al positivo (+) de la pila, tocamos ligeramente el otro polo del parlante que suponemos sea el positivo de la bocina.
3- Si el cono del "woofer" o bocina "baja" por ejemplo, se desplaza hacia afuera , es la polaridad correcta de el + y el menos.

4- Es mas difícil con el "twitter" o "alto", porque su desplazamiento es poco perceptible y hay que usar el tacto con los dedos a menudo.

Me
Se me pasó por alto algo del cableado que me enviaste¿Los bornes superiores de la bornera del equipo serían los positivos entonces?



[unmonje]

Me
Se me pasó por alto algo del cableado que me enviaste¿Los bornes superiores de la bornera del equipo serían los positivos entonces?

Yo no le envié nada.
...Simplemente le respondí en público largamente su pregunta y ademas, le puse un link al manual del usuario de su aparato, para que lo leyera en extenso...
Tómese la libertad de leerlo, para despejar vuestras dudas.
Ademas, la foto que modifiqué, deja mas que claro TODO el asunto. respecto de, que cosa es el positivo ó de como averiguar cual es.
Mire , piense y razone.
Relea el tópico #4 por favor.
Alguien irónicamente le respondio que, NO ERA EL BARCA ni SAN LORENZO los colores en la foto, para ver si se despertaba.
Si no le da al clavo , haga click en la palabra manual del usuario en color celeste en el topico #4 , Capítulo 3 , página 9



[Pedro Card]

Manual del usuario

Ver el archivo adjunto 290095
La polaridad correcta de la bocina se averigua por ejemplo, con una pila de 1,5 voltios.
Si no está ya marcado en la bocina, cosa que seria rara o la bocina ed de calidad pobre, se procede de la siguente manera a saber :

1- Se coloca mediante un cable, el negativo (-) de la pila, en cualquiera de los 2 polos de la bocina o parlante bajo prueba.
2- Con otro cable conectado al positivo (+) de la pila, tocamos ligeramente el otro polo del parlante que suponemos sea el positivo de la bocina.
3- Si el cono del "woofer" o bocina "baja" por ejemplo, se desplaza hacia afuera , es la polaridad correcta de el + y el menos.

4- Es mas difícil con el "twitter" o "alto", porque su desplazamiento es poco perceptible y hay que usar el tacto con los dedos a menudo.

Los colores ''Barsa San lorenzo'' NO ES LA POLARIDAD, eso ya lo sabia, son los colores identificatorios de las fichas de los parlantes cuando uno arma EL EQUIPO, pero he dejado en claro QUE NO TENGO LOS PARLANTES ORIGINALES, por esa razón necesito saber la polaridad de esa clavijas COSA QUE APRECE QUE VOS NO SABES, porque NOME HAS RESPONDIDO ESA PREGUNTA, lo único que respondiste es algo que es un ''copypaste'' de cualquier tutorial de polaridad de parlantes en internet...y si me vas mandar un link dame el link del MANUALS DE SERVICE y no del usuario, ése lo leí hace una semana...saludos!
pd: SI VAS A DIBUJAR UN DE UN CIRCUITO SIEMPRE DEBES PONER LA POLARIDAD, ESO TE LO ENSEÑAN EN CUALQUIER COLEGIO TÉCNICO



[unmonje]

Los colores ''Barsa San lorenzo'' NO ES LA POLARIDAD, eso ya lo sabia, son los colores identificatorios de las fichas de los parlantes cuando uno arma EL EQUIPO, pero he dejado en claro QUE NO TENGO LOS PARLANTES ORIGINALES, por esa razón necesito saber la polaridad de esa clavijas COSA QUE APRECE QUE VOS NO SABES, porque NOME HAS RESPONDIDO ESA PREGUNTA, lo único que respondiste es algo que es un ''copypaste'' de cualquier tutorial de polaridad de parlantes en internet...y si me vas mandar un link dame el link del MANUALS DE SERVICE y no del usuario, ése lo leí hace una semana...saludos!
pd: SI VAS A DIBUJAR UN DE UN CIRCUITO SIEMPRE DEBES PONER LA POLARIDAD, ESO TE LO ENSEÑAN EN CUALQUIER COLEGIO TÉCNICO

Con el manual del usuario , alcanzaba para resolver todo, lo demas iba de regalo.
Salvo el manual, lo demas lo hice a mano y aunque lo hubiera copiado, era lo que usted debio haber hecho por si solo. Esto no es un Oráculo.



[Axel31]

A ver si te vale este manual:

11.82 MB file on MEGA

mega.nz

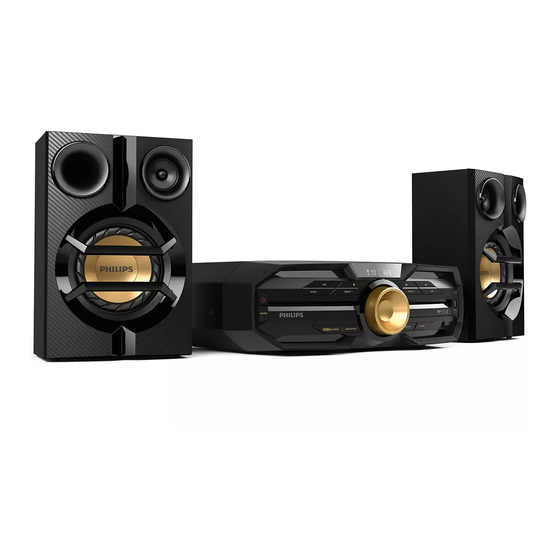

PHILIPS FX20 SERVICE MANUAL Pdf Download

View and Download Philips FX20 service manual online. Mini Speaker. FX20 speakers pdf manual download. Also for: Fx30, Fx50.

www.manualslib.com



[DJ T3]

Para qué querés el manual de servicio, si vas a conectar por fuera, NO modificar algo del PCB...¿?...

Si minimamente sabes algo de electricidad, ni necesitas el manual de usuario y menos el de servicio, solo mirar las clavijas ya está, y leer el panel trasero que dice claramente para qué sirve cada conexion.



[Axel31]

Para qué querés el manual de servicio, si vas a conectar por fuera, NO modificar algo del PCB...¿?...

Si minimamente sabes algo de electricidad, ni necesitas el manual de usuario y menos el de servicio, solo mirar las clavijas ya está, y leer el panel trasero que dice claramente para qué sirve cada conexion.

jajaja, lo hago por inercia. No hace mal tenerlo, por si acaso
