Fuente switching 12 a 200 Volts cc.

Hola estimados amigos del Foro, mi inquietud es si alguien tiene algún tipo de orientación para darme sobre una fuente qué necesito construir para alimentar un pequeño amplificador valvular cuyos requisitos son 200 volts c.c a una corriente máxima de 100 m.a. , y la alimentación disponible es de 12 volts, intente con flybacks convertes sencillos basados en un 555 excitando un mosfet pero no logré mantener la tensíon estable ante variaciones de carga, por minimas qué fueran, si algún participante del foro tiene alún tipo de data o consejo será bienvenido, desde ya muchas gracias

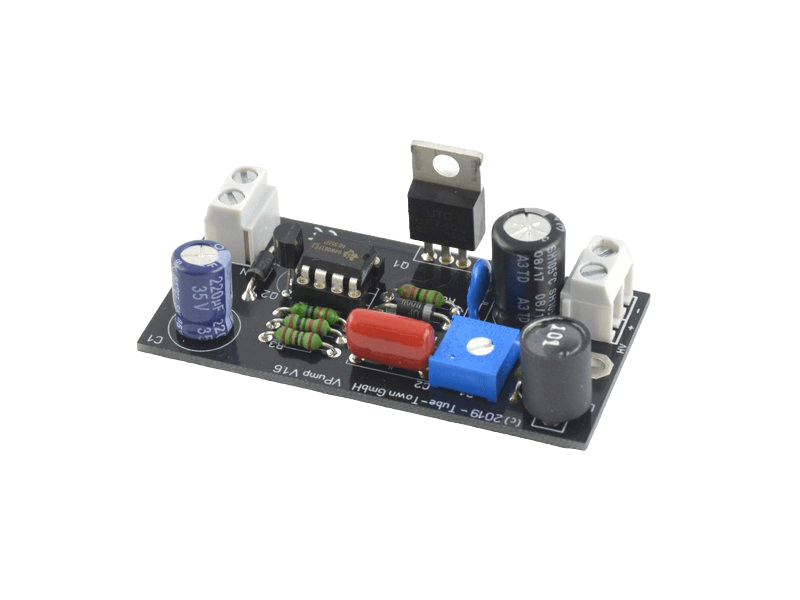

Buenas. Te recomiendo que adquieras un kit del fabricante Tube-Town. Te dejo el link.
Este montaje ya te viene completo y funciona genial. Yo lo uso para mis montajes y va de cine.


Tambien te subo el esquema.


Adjuntos

Lee el post inicial "una corriente máxima" de 100ma.


Pues que haga como yo en el anterioR post, que se busque la vida.
Gracias.

Última edición por un moderador:

Fogonazo

"Qualified exorcist approved by the Vatican"
Lee el post inicial "una corriente máxima" de 100ma.


Pues que haga como yo en el anterioR post, que se busque la vida.
Gracias.
No comprendo :oops:, piden 100mA y ofreces algo que entrega 15mA que son 6 veces menos

¿ Que significa "que se busque la vida" ?

Que todo masticado no se lo vamos a dar, no ? Como a mi me han dicho hace un rato.
Chicos que quien aporta todo lo que tiene no esta obligado a mas.

Fin del hilo.
Toma , a ver si este te sirve.


Y con todo esto el interesado ni siquiera ha expresado su opinion,............ lo habeis hecho los moderadores, que el tema ni siquiera iva con vosotros.
Yo flipo.

Última edición:
Buenas tardes amigos, Sr. Guajiro, Fogonazo y dos metros, lei la publicidad del modulo y efectivamente tiene una corriente de salida muy baja, 15 ma, está muy lejos de mis pretensiones o necesidades, y tampoco sirve ese modulo para modificación, estuve viendo el tema por diferentes foros y he visto qué e sun tema poco hablado y con poco y nada de ejemplos concretos, en mi desconocimiento ´pensaba qué podia llegar a modificar una fuente de PC para llegar a esos voltajes.
A tíluto ilustrativo dejo un circuito de un C:I especifico ( qué aqui en argentina no consigo) para fuentes de esas corrientes y voltajes y de paso el circuito qué cude construir con el 555 pero no pude conseguir esas corrientes ni estabilidad, seguiré buscando, desde ya muchas gracias por su atención, saludos


Adjuntos

Daniel Lopes

Miembro Geconocido
Hola a todos , estube pensando y creo sener possible armar un conbersor DC/DC basado en una fuente de PC con su transformador andando al revés.
La idea es enpleyar lo arquiconocido TL494 como controlador PWM pilotando dos transistores MosFet conmutando lo secundario del transformador original de la fuente (12+12) .
Lo primario tiene conectado a una puente rectificadora (4 diodos rapidos y de alta tensión) seguido de un capacitor electrolictico de alta tensión ( 400V ), despues un dibisor resistivo realimenta al CI TL494 para cerriar la malla de control de tensión y listo .
Quizaz alguien tenta armar ese engendro , jajaja.
Att,
Daniel Lopes.

Analogico dijo : "antes se usaba esto "

Sí, era el típico vibrador usado en los receptores valvulares para automoviles para convertir la corriente continúa sumistrada por la batería (6Vcc, o 12 Vcc), en corriente alternada con una alta tensión suficiente para trabajar con los valores requeridos por las válvulas a utilizar.
La rectificación en la fuente era con válvulas rectificadoras de onda completa, de cátodo caliente, o de cátodo frío, esto fue así hasta finales de la década del 60, conviviendo con la rectificación a diodos semiconductores. Con la aparición de los receptores de automóviles a transistores por aquella época, los valvulares y sus vibradores pasaron a la historia.
Ver su funcionamiento:

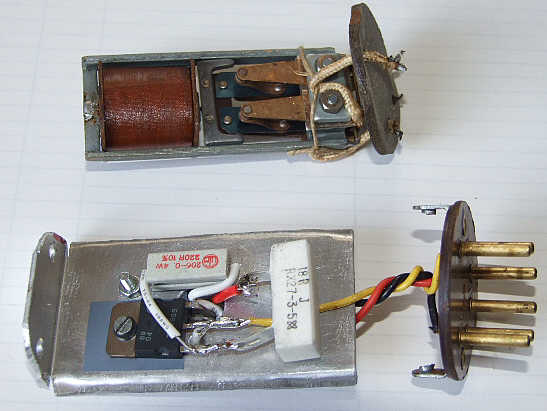

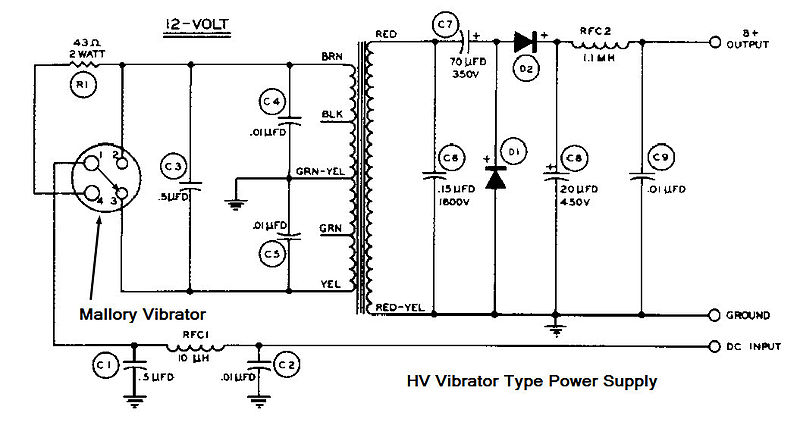

IMG_20191228_161714699.jpgIMG_20191228_161804124.jpgIMG_20191228_161924524.jpgIMG_20191228_162001787.jpgIMG_20191228_162222909.jpg
Extraído del libro : Elementos de Radio Reparación de W.Marcus, y A.Levy, año 1955.
Saludos Cordiales
Rorschach :D

Última edición:
A tíluto ilustrativo dejo un circuito de un C:I especifico ( qué aqui en argentina no consigo) para fuentes de esas corrientes y voltajes y de paso el circuito qué cude construir con el 555 pero no pude conseguir esas corrientes ni estabilidad, seguiré buscando, desde ya muchas gracias por su atención, saludos
Primero: ¿conoces la teoría de los conversores boost, y conmutados en general? Sin eso, es muy fácil cometer errores y tener malos resultados. Es un tema complejo. Copiar un esquema y pretender que funcione a la primera es muy optimista, sobre todo cuando necesitas 100 mA a 200 V, que no es poco.

Segundo: ¿necesitas aislamiento galvánico? Supongo que no, y no necesitas un conversor flyback; te sirve un conversor boost, que es más fácil de diseñar.

Tercero: ¿qué inductor o transformador usas? ¿Has comprobado que no se satura a máxima carga?

Cuarto: ¿has medido el tiempo de ciclo de la señal de control del conmutador sin carga y con carga?

Todo esto es importante conocerlo. Si no has hecho estas comprobaciones básicas, es normal que no tengas un resultado satisfactorio.
Además, si utilizas realimentación, necesitas algunos conocimientos de estabilidad, que hay que trabajar sobre el circuito ya montado porque simularlo y predecirlo al 100% es muy tedioso.
Hablo por experiencia. He diseñado y construido varios conversores boost, uno de ellos basado en 555, y es totalmente estable. Pero la construcción no es «plug&play» :)
