Tostadora de pan

Tostadora de pan Russel Hobbs

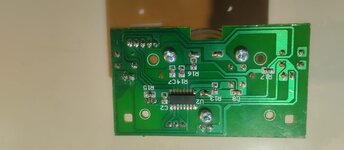

Esta tostadora se basa en un electroimán y un circuito temporizador. La tensión de alimentación es correcta, 5 V pero no funciona el electroimán He comprobado los componentes en placa y parece correcto. El electroimán tiene continuidad. Me serviría tener el esquema, lógicamente, pues está basada en un chip que no puedo leer.


Adjuntos

  • WhatsApp Image 2020-12-03 at 22.45.10 (3).jpeg
    WhatsApp Image 2020-12-03 at 22.45.10 (3).jpeg
    114.5 KB · Visitas: 51
  • WhatsApp Image 2020-12-03 at 22.45.10 (2).jpeg
    WhatsApp Image 2020-12-03 at 22.45.10 (2).jpeg
    82.7 KB · Visitas: 22
  • WhatsApp Image 2020-12-03 at 22.45.10 (1).jpeg
    WhatsApp Image 2020-12-03 at 22.45.10 (1).jpeg
    92.8 KB · Visitas: 23
  • WhatsApp Image 2020-12-03 at 22.45.10.jpeg
    WhatsApp Image 2020-12-03 at 22.45.10.jpeg
    108 KB · Visitas: 23

Dr. Zoidberg

Well-known-Papá Pitufo
No se lee nada...no yo al menos.
La de mi casa tiene un vulgar NE555 pero no anda por que algo molesta la traba del electroiman y saltan las tostadas apenas empieza a calentar...
Buscá si le llega tensión al electroiman y buscá cual mecanismo dispara el temporizado.

Pendiente leer con un visor de aumento, incluso con microscopio ... ¡la lupa no basta!
Es para un amigo, pero como cuesta 30 eur ya 'pierdo' dinero con desmontar, que me ha costado una hora. Puede ser el transistor (smd) que excita el solenoide de enclavamiento, pero tampoco estoy seguro ni del patillaje. demasiado complicado ...


Dr. Zoidberg

Well-known-Papá Pitufo
Puede ser el transistor (smd) que excita el solenoide de enclavamiento, pero tampoco estoy seguro ni del patillaje. demasiado complicado ...
Lo que va sl solenoide debe ser el colector si es un bjt o el drenaje si es un mosfet, lo que va al chip debe ser la base o compuerta y la otra pata no puede ser otra cosa que el emisor o fuente...

limpia los contactos
whatsapp-image-2020-12-03-at-22-45-10-3-jpeg.258334

Gasparv en la imagen de la foto 3 se ve que la plaqueta esta quebrada,


Y por mi experiencia posiblemente este abiertas las pistas que van desde el integrado hacia el conector, revisa bien si las 5 pistas tienen continuidad entre el conector y los componentes proximos al integrado.

Saludos, JuanKa.-¡Vaya! Está claro que dos ojos ven más que uno ... A pesar de haber mirado, lo primero, pistas y soldaduras, a pesar de experiencia en reparaciones, se me pasó por alto. Mi cerebro debía buscar otra cosa. Muchas gracias, en efecto, varias pistas cortadas.

Por si sirve de ayuda a otros, encontré el esquema, muy similar hasta en los valores de los componentes.


Adjuntos

  • WhatsApp Image 2020-12-04 at 09.59.23.jpeg
    WhatsApp Image 2020-12-04 at 09.59.23.jpeg
    77.9 KB · Visitas: 13
Como te comentan, lo primero seria repara las pistas rotas y verificar que exista continuidad entre las partes afectadas;
Tambien como comentan la etapa de temporizado se puede realizar con un 555, aunque sospecho y creo que la tostadora deberia tener un termostato para evitar que se queme el pan, el 555 determinaria el tiempo maximo de exposicion al calor y de este se toma la señal para expulsar el producto, aunque supongo eso es una cuestion mecanica, el 555 en modo monostable determina el tiempo de duracion total.

Ya funciona. He reparado las pistas, nada más.

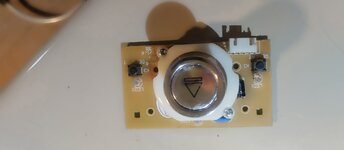

El cliente olvidó darme un dato crucial: que la tostadora se había caído justo antes de dejar de funcionar. Por eso estaba roto el C.I. justo donde está el potenciómetro pues el botón de mando sobresale lo suficiente.
Los botones de descongelación y recalentar funcionan, si bien no sé qué hacen realmente.

Gracias por vuestro interés.
Gaspar
