Un amplificador integrado para principiantes (amplificador + preamplificador + fuente)

Dr. Zoidberg

Well-known-Papá Pitufo
Hoy tuve un ratito y analicé la THD versus frecuencia del amplificador, y vá muy bien para ser el circuito simple que es...
Les dejo un gráfico para que vean:
Esa suerte de "pico" en muuuuuy baja frecuencia es por que no me dí cuenta de extender el tiempo de simulación para que entrara un ciclo senoidal completo sobre el cual calcular la distorsión. Además, en tan baja frecuencia influye el tiempo de carga del capacitor que filtra la polarización de la etapa de entrada y eso aumenta un poco la THD.
En fin...se vé bastante bien, siempre por debajo del 0.05% excepto a partir de los 15kHz...


DMLUNA

Miembro impresentable !!!
Hoy tuve un ratito y analicé la THD versus frecuencia del amplificador, y vá muy bien para ser el circuito simple que es...
Les dejo un gráfico para que vean:
Ver el archivo adjunto 283997
Esa suerte de "pico" en muuuuuy baja frecuencia es por que no me dí cuenta de extender el tiempo de simulación para que entrara un ciclo senoidal completo sobre el cual calcular la distorsión. Además, en tan baja frecuencia influye el tiempo de carga del capacitor que filtra la polarización de la etapa de entrada y eso aumenta un poco la THD.
En fin...se vé bastante bien, siempre por debajo del 0.05% excepto a partir de los 15kHz...
Díganme si esto que está haciendo el DR. no se llama pasión, dedicación, vocación, sin esperar recibír ningún valor monetario a cambio, más que un simple LIKE, o un gracias, solo quería remarcar eso.
Muchos dicen,pocos hacen. 👍👍

Díganme si esto que está haciendo el DR. no se llama pasión, dedicación, vocación, sin esperar recibír ningún valor monetario a cambio, más que un simple LIKE, o un gracias, solo quería remarcar eso.
Muchos dicen,pocos hacen. 👍👍

Ya la liaste, ahora se va a subirrrrrrrr :LOL: (y)
“Lo único que salva al mundo es el pequeño puñado de hombres desinteresados que hay en él”. Woodrow Wilson.


Dr. Zoidberg

Well-known-Papá Pitufo
Hoy estuve meditando y revolviendo armarios para encontrar cosas que voy a necesitar en el amplificador, específicamente los disipadores, y encontré unos que presenté hace unos meses cuando desguacé una terrible fuente conmutada industrial que vaya uno a saber de donde salió. Les dejo la fotito:
Como se puede ver, tiene 9cm de ancho y el alto son 6cm. Tienen un núcleo central aluminio de 2.5mm y las aletas de 2mm. Estan buenos porque ya están preparados para montaje vertical atornillados al piso del gabinete, pero me parece que voy a tener que achicarlos un poco por que me quedarían demasiado anchos para ponerlos uno junto al otro. Ya veré que hago.

También quería verificar si ese tamaño es adecuado para un canal de este amplificador de 15W, así que me tomé el laburo de escanear y transcribir el Capítulo 7 del libro "Sistemas de Sonido" donde hay un nomograma y las explicaciones para usarlo y dimensionar los disipadores. Lo dejo acá para la posteridad...aunque debería ir al tema de disipadores, no sé...que los mods lo muevan a donde consideren correcto. A mí me resulta necesario un disipador de 35cm2 para cada transistor o un total de 70cm2 para los dos. La superficie expuesta de cada uno de estos disipadores de arriba es mucho mayor que eso por el aletado que tiene, así que parece que pueden andar bien...

Continuará...


Adjuntos

  • SeleccionDisipadores.pdf
    489.3 KB · Visitas: 13

Dr. Zoidberg

Well-known-Papá Pitufo
Me puse a seguir revolviendo en busca de un transformador para el amplificador y pre, por que estaba seguro de tener uno de 12+12V 3A....pero lo encontré y es solo de 12V 3A :cry::cry::cry:
También encontré un trafo de 15+15V 1A, uno de 15V 500mA y otro de 9V 300mA, todos en sus cajas (no recuerdo cuando los compré excepto el de 15+15), así que el preamplificador digital tiene fuente para alimentarse y puedo reusar este otro trafo quemado que estaba dedicado al pre:
15-trafo-a-recuperar-jpg.196167

Conclusión: este tema también va a llevar como bobinar un trafo de 24V 2.5A.
Veremos que sale...


Dr. Zoidberg

Well-known-Papá Pitufo

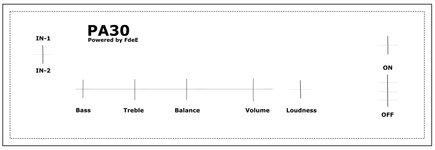

Y acá estuve jugando como quedaría el frente:
Para dibujar soy de madera, y tengo que convertir ese esquema en uno multicapa para poder sacar el plano de taladrado por un lado y los carteles del frente por otro lado. Veré si aprendo como se hace...

Se admiten todo tipo sugerencias respecto al nombre y demás detalles, pero la secuencia de graves, agudos, balance y volumen no es negociable por que así salen los potenciómetros del PCB del preamplificador.
La línea gruesa externa representa "el panel" frontal y sus medidas son 290 x 96mm, mientras que la línea de trazo interna representa las dos cajas de PC "hermanadas" y miden 280 x 86mm

PD: Tuve que modificar un poco el layout del PCB de los amplificadores por que le había escapado en el esquemático en una conexión, así que no quedará exactamente igual que en el post anterior.
