Efectivamente Pablo LB, no solamente lo usa la marca Ampeg sino que he reparado un Crate de guitarra con un circuito idéntico. Ambos decían por detrás algo como "saint Louis Design" o algo parecido, supongo que serán los verdaderos diseñadores del amplificador.
Saludos C

Buen día crimson, gracias por responder, entonces me animo a construirlo, recorreré las tiendas de electrónica para saber de que Mosfet disponen, y estaré fastidiando con mis consultas.

Muchas Gracias.


crimson

King Moderador
Nomás con la idea de jorobar un rato hice este "miniampeg" con transistores IRF530 / 9530. Anda bien, pero recomiendo no pasar los 25W, tal vez alimentándolo a 24+24V y bajando las resistencias de los zener, en vez de 1K 2W a 470 ohm 2W. Necesita un disipador generoso, el encapsulado de los transistores es un poco chico y este amplificador trabaja con una corriente de reposo alta (50mA). También es imperioso no dejar "al aire" la entrada de audio porque puede oscilar feo, sí o sí probarlo con el potenciómetro de volumen.
El circuito es más simple que el original, porque usé un sólo operacional, tiene un poco menos de ganancia pero suena bien igual, para algo hogareño sirve.
Dejo la disposición de componentes. La placa está en el .bmp a 150dpi, el tamaño es de 50mm x 60mm. No deja de ser un experimento, pero no pierde calidad.
Saludos C


Adjuntos

crimson

King Moderador
Hola Pablo LB, sé que esos transistores son aguantadores, habría que agregarles un cooler, o en su defecto, usar dos en paralelo (habría que reformar la plaqueta), pero el sonido es bueno, tanto como los otros. ¿No tenía quercus10 una versión con 2 530 y 2 9530?
Saludos C

Pues, la ventilación la tengo prevista, después de haber leído el artículo de Rod Elliot sobre amplificadores de guitarra, me quedó claro no escatimar en refrigeración, así que usaré un cooler pequeño directo al disipador, y uno grande para refrigerar todo lo demás, incluyendo el disipador de los Mosfets.
¿Crees que será suficiente como para exigir más de 25W (sólo cuando sea necesario) a una pareja de IRF530/9530?

Saludos.

Quercus posteó acá:
https://www.forosdeelectronica.com/f31/amplificador-50w-mosfet-58018/#post511315
uno con 530/9530, habría que preguntarle cuánto tira...
Saludos C
Acabo de simularlo, según Multisim, tira 44W antes del recorte, alimentándolo con +/-32V, entrada de 800mv.
1° MOSFET.jpg


Interesante, no parece costar mucho como para "ensayarlo", además de ser muy simple y atractivo.

Lo que llama mi atención es que el MiniAmpeg, en la simulación, tira 52W y con menor THD, alimentándolo igual con +/-32V, entrada de 400mv.
MINI AMPEG.jpg


Esa "diferencia" será posible en la "realidad"?

Saludos.

Lo que llama mi atención es que el MiniAmpeg, en la simulación, tira 52W y con menor THD, alimentándolo igual con +/-32V, entrada de 400mv.
Es perfectamente posible, además, el Ampeg tiene más ganancia. La simpleza de uno es incomparable con el circuito mucho más elaborado del otro. Funcionar funciona bien, comprobado, depende del amplificador que queramos montar.

Hay una versión con Mosfet pequeños, que mejor lee el post y algunos siguientes de cómo fue, quizá te interese…

[/COLOR]
Es perfectamente posible, además, el Ampeg tiene más ganancia. La simpleza de uno es incomparable con el circuito mucho más elaborado del otro. Funcionar funciona bien, comprobado, depende del amplificador que queramos montar.

Hay una versión con Mosfet pequeños, que mejor lee el post y algunos siguientes de cómo fue, quizá te interese…
Buen día Quercus!

Si, recuerdo haberlo "visto", lo he leído nuevamente, es muy interesante (como todos tus trabajos), en mi caso me limitaría la construcción de éste, el hecho que por éstos lares sólo venden resistencias de 1/2W a más grandes, el PCB es bastante pequeño (muy atractivo), quizá tenga que sobre-dimensionarlo si no consigo componentes pequeños o Mosfets más resistentes para hacer la otra versión MiniAmpeg de sólo dos Mosfets.

En cuanto a los puntos que mencionaste, pues estoy de acuerdo, me parece que estamos hablando de diferencias de eficiencia entre un diseño y otro, pero todos son muy estables en la simulación, no dudo que en la realidad sean muy buenos también, lo has comprobado a lo largo de todo el hilo.

Creo que estoy padeciendo lo mismo que muchos otros foristas, con tantos diseños tan buenos y a disposición, ¡no se cual hacer! y peor aún no pudiendo conseguir los elementos adecuados, en última instancia dependerá de ello, de los materiales que pueda conseguir...

Gracias por las recomendaciones y la información, en cuanto compre los materiales mostraré los avances, mientras tanto retomaré la practica con los PCB al estilo tradicional, hace varios años que armo circuitos en placas universales (las que vienen agujereadas), para éste caso utilizaré el ácido, tinta indeleble, punzón y taladro.

Saludos!

Gracias por las recomendaciones y la información, en cuanto compre los materiales mostraré los avances, mientras tanto retomaré la practica con los PCB al estilo tradicional, hace varios años que armo circuitos en placas universales (las que vienen agujereadas), para éste caso utilizaré el ácido, tinta indeleble, punzón y taladro.
Saludos!
¿Lo de hacer los PCB’s asi, es por “maltratarte”…?

Seguro que tienes un buen motivo para no utilizar la plancha…

Solo si no te importa colocar las resistencias de 1/2W verticales, podrías utilizar uno como este, si quieres utilizar dos parejas y elegir el encapsulado que mejor te venga:


AMPEG MINI G-P.png

Hola, volviendo a los Harman Kardon, he armado hace un tiempo la versión con 2sc 2sa y funciona muy bién. Para el que tenga ganas de armarlo, no dude en hacerlo que no se va a arrepentir.
Con la salida de auriculares de cualquier equipo ya funciona pero es mejor poner un pre.

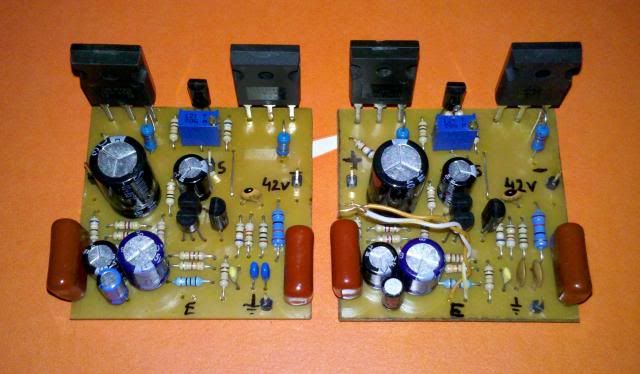

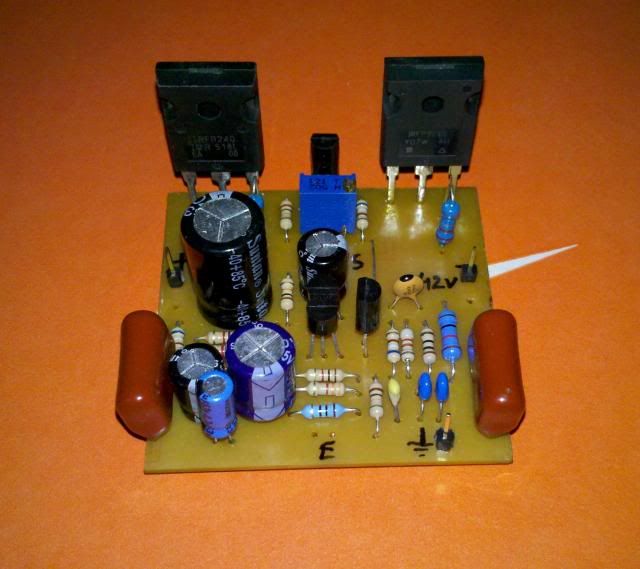

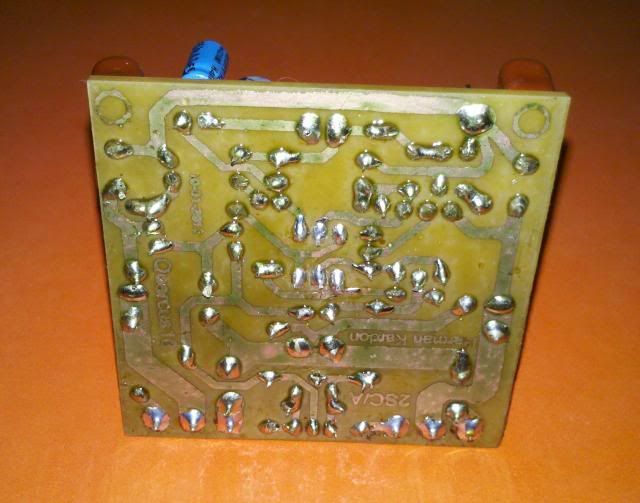

Algunas fotos:









Saludos

Me alegro de que te guste el amplificador. ¡¡Muy bien ese montaje!!

El amplificador funciona en todos los aspectos perfectamente, además, es bastante simple de armar y utiliza componentes corrientes.

En la ultima versión, aumente algo la ganancia sin problemas de establilidad.
Hace un tiempo en una prueba con la versión de una pareja, buscando un poco sus limites, para saber como se comportaria en puente, cambie el IRFP9240 por IRFP9140, alimentado creo con +-46V a 4Ω bien refrigerado y no hubo ningún problema.

En cuanto haga las modificaciones, publicare dos variantes en la versión de dos parejas, para BCxxx y 2SC_A.

¿Lo de hacer los PCB’s asi, es por “maltratarte”…?

Seguro que tienes un buen motivo para no utilizar la plancha…

Solo si no te importa colocar las resistencias de 1/2W verticales, podrías utilizar uno como este, si quieres utilizar dos parejas y elegir el encapsulado que mejor te venga: ...
Hola quercus! Pues nunca intenté hacer el método de transferencia, el modo que mencioné es el que me enseñaron en la secundaria... de todos modos no podré ensayar por ahora el método de plancha, pues no encontré placa virgen, ni siquiera encontré aisladores apropiados, la única tienda de electrónica "mejor abastecida" en mi ciudad, hace varios días que no abre-atiende (cosa rara), de todos modos estoy guardando el PCB que compartes hasta tener la oportunidad de hacerlo, muchas gracias por ello.

Pero no podía quedarme con las ganas de probar por primera vez un amplificador Mosfet, así que utilicé placa universal y armé tu primer diseño. El resultado, según mi oreja, es más "suave" que el amplificador puente que estaba utilizando, basado en dos SK3875 :LOL:

Ojalá pueda construir pronto la versión Ampeg cuyo PCB mostraste último, encontré en una tienda los IRPF240/9240, pero su aspecto me pareció dudoso, incluso tienen dos tipos diferentes de encapsulado, bueno, no sé de eso...

En fin, estoy satisfecho con éste Amplificador Mosfet "simple", sencillo de armar y suena MUY BIEN, adjunto fotos del amplificador junto al resto de mi Amplificador de guitarra DIY aún en proceso.

Gracias y saludos cordiales!


Adjuntos

Me alegro de que te guste el amplificador. ¡¡Muy bien ese montaje!!
Gracias quercus!

Hola:
estoy confundido, existe una versión del Harman Kardon, con un solo par de IRFP9240/240 y BCxxx??? ya estoy mareado
No que yo haya visto.
Me parece que quercus va a publicar justamente una nueva version con BCxxx que todavía no existe y además con dos parejas de mosfet.

…estoy confundido, existe una versión del Harman Kardon, con un solo par de IRFP9240/240 y BCxxx??? ya estoy mareado
El publicado aquí es con MPSAxx, pero el que sale en la foto es con BCxxx lo explicaba en el post:
Las fotos son del que yo arme, idéntico al que posteo pero con BCxxx y MPSAxx
El MPSAxx que utilice fue de sensor de bias, para que el ruteado fuese mas fácil. Con él, han sido las pruebas alimentado a +-52V para asegurarme de que funciona bien con esos transistores.
No está publicado, pero si alguien lo necesita puedo buscarlo…
… estoy satisfecho con éste Amplificador Mosfet "simple", sencillo de armar y suena MUY BIEN, adjunto fotos del amplificador junto al resto de mi Amplificador de guitarra DIY aún en proceso.
Gracias y saludos cordiales!
Mi admiración Pablo, nunca he utilizado ese tipo de placas y en mi ignorancia no sé, si me atrevería…

La plancha es como todo lo que se aprende, lleva algo de tiempo cogerle el “tacto” pero una vez lo has cogido, es “coser y cantar…” y no utilizaras esa placa perforada, más que para circuitos de prueba y simples.

Solo como anecdota: mi intencion es armar el ampeg 40 que amablemente proporciono el amigo vengador crimson.
Me dirigi a una reconocida tienda y pregunte por los mosfet, pero me dieron el precio de $309.49 + imp y como lo quiero stereo pues serian $1,436.05 pesos mexicanos mas todo lo demas, con ese precio mejor no compre nada jaja.
llegando a casa me di cuenta que anote IRF9240 en lugar de IRFP9240 que cuesta $35.35 mas iva
jaja el caro quien sabe que sera. si sere

Fijate en la hoja de datos, asi por encima y a mi parecer son perfectamente compatibles. Parece una evolución del otro con mas poder de disipación y menos Rds(on).
Hola:
estoy confundido, existe una versión del Harman Kardon, con un solo par de IRFP9240/240 y BCxxx??? ya estoy mareado
Encontré el archivo y lo he retocado para que todos sean BCxxx.

Harman kardon  Rev.2. con BCxxx.png
