Si el chasis es de acero solo tenes que usar "fosfatizante" para remover el óxido y proporcionar una capa de gran adherencia a la pintura...si es que pensás pintarlo.
Sigue el esquema original, y no las modificaciones que tenía cuando lo compraste.
Eso estoy haciendo, si prestas atención al esquema original... con dos capacitores de 50uF quedaría la R de 100Ohms y 4,7KOhms en paralelo... lo que estoy haciendo es poner 4 capacitores los dos de 470uF uno a la salida del transformador y otro al de los dios con una R DE 100Ohms en serie y dos de 56uF que son los que van a quedar asociados a la R de 4,7Kohms
La contradicción seria que el amplificador originalmente solo contaba con 1 capacitor de 50uF explícame como pongo una resistencia en paralelo en un mismo terminal positivo?
.......
Decidi ponerlo directo porque notaba distorsion ya subiendo el volumen y cuando puse la mano en la resistencia de 100Ohms 10w estaba para hacer huevos fritos!!
Desconecte todo!
.........
Medi voltajes, y caen 20v en la R100Ohms tambien medi a la salida y masa de esa resistencia y tengo 380v y entre esa resistencia y el diodo a masa 400v ahi se evidencia esa caida de tension… los diodos que utilize son los que mencione anterior mente BY399 los que tenia eran BY255
Entonces está disipando 4 Watts. Tan caliente no puede estar...
Desconfio de la calidad de los componentes te meten una de 5w en un ceramico que dice 10w … si lo hacen con los transistores como no lo van hacer con las resistencias.

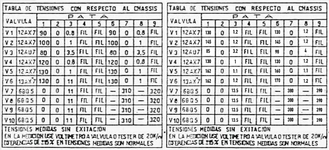

Supongo que estás haciendo la fuente según el esquema del circuito del plano original, si es así, debes fijarte que abajo a la izquierda, hay un cuadro con las tensiones que deben tener cada una de las válvulas, verifica midiendo, que está bien, y que está mal, también en el cuadro, más abajo, dice que los valores pueden variar hasta un +-15%, y que las mediciones las debes hacer en estado de reposo, con todo conectado, sin señal, y con volumen al mínimo.
!Seguramente ese canbio drastico de capacitancia ( casi en 10x) mejora en mucho la reducción del rizacho (ripple) de 50Hz presente en la salida DC de alta tensión ,aumenta la capacidade de la fuente en fornir curriente de pico para sinales alternados o intermitentes , pero tanbien aumenta en mucho la curriente de "inrush" que circula por lo diodo rectificador en lo premero momento de enciendido del equipo!
Mirá, respecto de las 12AX7, 12AU7, soportan +- 250 VCC en placas, pero ese diseño es para operar en los valores que dice la tabla, están bastante pasadas de tensión, y las etapas no funcionan como corresponde.
