Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas

Me parece o recuerdo que habia una que se llamaba 6080, que era parecida o equivalente a la 6as7.
chau f

@Rorschach, al fin encontré la válvula que te dije que recordaba con ánodo de color gris claro, una 6N2P (y, a la derecha, otra 6N2P, pero con el ánodo «normal»).
¿Sabes qué tipo de material es el ánodo de color gris claro?


Adjuntos

@Rorschach, al fin encontré la válvula que te dije que recordaba con ánodo de color gris claro, una 6N2P (y, a la derecha, otra 6N2P, pero con el ánodo «normal»).
¿Sabes qué tipo de material es el ánodo de color gris claro?
La verdad que no, si bien la imagen es buena, no logro distinguir bien, da la impresión que la superficie de las placas son ásperas, notan cierta granulosidad, podrían tener un alitizado claro, y suave, puede que también sean de acero niquelado opaco...., quizás con mejores imágenes se pueda develar algo más :unsure:.-

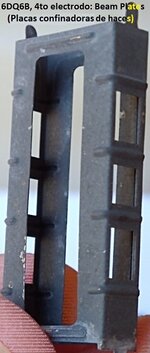

Si las placas pintan como las de esta imagen, me inclino a que sea un alitizado claro, y suave :)
Saludos Cordiales
Rorschach :D

Aquí van. Son casi las mejores foto que podría sacar sin llegar a romper el vidrio :)
Diría que sí son rugosas.
Mira, he aumentado y contrastado tu imagen, diría con dudas que esa rugosidad es una afloramiento, y/o descomposición del alitizado (léase corrosión también), las partes que he encerrado en amarillo mostraría el alitizado liso, gris, y claro.-
También podría ser que al hacerse estallar el getter, alguna poca cantidad haya ido hacia las placas, no debiera ocurrir en la posición que está el platillo del getter, pero... 🤷‍♂️ .-

cerca_1 6n2p.JPG

Saludos Cordiales
Rorschach :D

6AS7G Doble Triodo de potencia, "2da Parte"

Para leer esta 2da parte es importante que se lea la primera, a los interesados, ver en : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas

6AS7G RCA.jpg

Antes de seguir, es menester comentarles que el espíritu de esta publicación surge debido a que creo que en este foro nunca se ha escrito acerca de los triodos de potencia para su uso en audio, algunos dirán, y con razón que los pentodos netos de potencia, y/o tetrodos/pentodos de potencia por haces ganaron la partida, fundamentalmente por su elevada sensibilidad a potencia, y que casi en la mayoría de los casos los circuitos estuvieron, y están basados en ellos, sobretodo luego del advenimiento de los circuitos ultralineales, sin embargo los amplificadores de audio con triodos de potencia se mantuvieron vivos por una minoría que gustaba del sonido producido por estos 🤷‍♂️ , hoy en día esa minoría sigue existiendo, fabricándose audio amplificadores de los llamados Hi-End con triodos de potencia, clase A pura (1 sola válvula de potencia), Clase A1 / AB1 (push-pull), y OTL, de diversas marcas y potencias.-

La 6AS7G es una válvula que se sigue fabricando hoy en día, y entre otras, es una de las más utilizadas en los amplificadores Hi-End a triodos de potencia, este ha sido el motivo de la publicación de esta válvula en particular, sirviendo como prólogo del desarrollo, y construcción de una amplificador basado con estos tubos que realizaré en un futuro cercano.-

Veamos algunos amplificadores Hi-End a triodos con 6AS7G fabricados actualmente :

AUDIOVALVE BALDUR 300
audiovalve baldur300 2.jpg
audiovalve baldur300 3.jpg

audiovalve baldur300 top.jpg

Mc CHANSON SET 6AS7GA Stereo 5W por canal
McChanson 6AS7 SET 1.jpg
McChanson 6AS7 SET 2.jpg
McChanson 6AS7 SET 3.jpg


ATMASPHERE M-60 (OTL : Ouput Transformer Less: Sin Transformador de Salida)
Atmasphere M60 2.JPG
Atmasphere M 60 1.jpg



ATMASPHERE MA-2 (OTL)
Atmasphere MA-2.JPG


DUBIEL 6AS7G Stereo OTL
Dubiel 6as7 otl amp.jpg


ICON AUDIO STEREO 40 (20 W por canal)


Ahora sigamos con la publicación:

Como había dicho al final de la Primera Parte, cada uno de los triodos tiene una elevada transconductacia (Gm) +- 7000 umhos (0,007mhos), y una extremada baja resistencia de placa (Rp) 280 ohms, lo que posteriormente la hizo ideal para el desarrollo de los amplificadores sin transformador de salida (OTL).
Utilizando la ecuación de Barkhausen nos daremos cuenta de su bajísimo coeficiente de amplificación (Mu):
Mu : Rp . Gm = 280 ohms . 0.007 mhos = 1,96 = Mu = +-2, que es lo que se especifica en todos los manuales respecto de esta válvula.
Los triodos de potencia poseen reducida sensibilidad a potencia, esto es debido en general a su baja resistencia de placa (Rp), en la 6AS7G hemos visto que es muy, muy baja (280 Ohms), de ahí su Mu (2) tan bajísimo también, esto hace que cuando se la emplee en salida de audio, a su grilla habrá que proveerla con una señal de alterna muy elevada, en disposición push-pull se necesita una señal pico de grilla a grilla de +- 255 voltios.

Veamos su data sheet :

6AS7G RC16 1.jpg
6AS7G RC16 2.jpg
6AS7G RC16 3.jpg
Veamos ahora algunas de las aplicaciones de la 6AS7G :

Regulación de voltaje
6AS7G voltage regulator.jpg


Aplicaciones en TV
6AS7 TV.JPG



Amplificadora de audio para modulador
speech amp 6AS7.jpg



Amplificadora de audio para Alta Fidelidad
6AS7 Hi-Fi Amp.jpg


Amplificadora de audio Hi-FI OTL
6AS7 OTL Amp.jpg

Continuará en una 3ra Parte !!! 😎

Saludos Cordiales
Rorschach :D

















Última edición:
Mira, he aumentado y contrastado tu imagen, diría con dudas que esa rugosidad es una afloramiento, y/o descomposición del alitizado (léase corrosión también), las partes que he encerrado en amarillo mostraría el alitizado liso, gris, y claro.-
Muchas gracias. O sea que sería un tipo distintio de alitizado, que sale de un gris más claro. Es curioso porque apenas he visto válvulas así; la mayoría es de un gris más oscuro, color grafito.

La 6AS7G es una válvula que se sigue fabricando hoy en día, y entre otras, es una de las más utilizadas en los amplificadores Hi-End a triodos de potencia,
Conocía sobradamente la 2A3 y la 300B, pero no sabía que la 6AS7 siguiera en producción. 😮:D
Las curvas tienen muy buena pinta. Y los precios de válvulas NOS son más bajos que los de las otras dos.
Y el resto del post, fantástico. ¡Gracias!

6AS7G Doble Triodo de potencia, "3ra Parte"

Para leer esta 3ra parte es importante que se lea la primera, y la segunda parte, a los interesados, ver en :

1ra Parte : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas

2da Parte : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas


1RCA 6as7g.jpg

2 6AS7 Gráfico - 3.JPG






Veamos ahora una publicidad de Tung-Sol, del año 1963

3 Tung-Sol 6AS7G.jpg
Veamos ahora una publicidad actual de Svetlana
4 6AS7 Svetlana.jpg

Veamos otra publicidad actual de Sovtek
5 6AS7G SOVTEK.jpg


En Gran Bretaña también se la conoció como 6AS7G, en un primer momento se la denominó A1834 (antiguo código Osram Marconi)

6 A1834.JPG


También en Gran Bretaña la difundieron bajo el código militar británico “CV….”, y se la denominó CV2523

7 CV2523.JPG


En la ex URSS la 6AS7G se fabricó bajo la denominación rusa 6H13C, y su traducción occidentalizada 6N13S

8 6H13C-6N13S.JPG



También en la ex URSS se fabricó con otra denominación rusa, la 6H5C, y su traducción occidentalizada 6N5S


9 6H5C.JPG


En China la 6AS7G se fabricó bajo las denominaciones 6N13P, y 6N13PJ

10 6N13P.JPG



También en China se fabricó con otras dos denominaciones más: 6N5P, y 6N5PJ

11 6N5P.JPG


En EE.UU., Tung-Sol fabricó también una 6AS7G de calidad Premium, y se la conoció como 6520: destaca en un mayor aislamiento potencial entre grilla, y cátodo (600V), y las pruebas arrojaron el uso indistinto, o combinado de polarización fija, y catódica, garantizando un rendimiento confiable, (en la 6AS7G se hace incapié en el uso de polarización catódica, y no se recomienda el uso de polarización fija)

12 6520.JPG


La 6AS7G derivó luego en la 6AS7GA, de aspecto más moderna, de bulbo recto, y corto (short bottle T-12), las características eléctricas son exactamente las mismas a la 6AS7G.-

13 6AS7GA.JPG


Luego también se fabricó una derivada de la 6AS7GA de construcción más robusta para uso industrial, y/o severo, conocida como 6080, y sus sucesoras 6080WA, 6080WB, y 6080WC.

14 6080 1.JPG



En Europa a la válvula 6080 se la denominó también ECC230, y se fabricaron con ambos códigos indistintamente.

15 ECC230.JPG



En Gran Bretaña a la válvula 6080 también se la conoció bajo la denominación CV2984 (código militar británico)

16 CV2984.JPG


En China al tubo 6080 se lo fabricó bajo la denominación 6N22P

17 6N22P.JPG

Es importante mencionar que en la actualidad se fabrica únicamente bajo la denominación 6AS7, de igual de forma, tamaño, y características eléctricas de la 6AS7G, manteniendo su bulbo largo, y con forma de botella de Coca Cola, todas las demás se consiguen NOS (New Old Stock), o usadas.-
Continuará en una 4ta Parte :cool:

Saludos Cordiales
Rorschach :D

Última edición:
