Fabricar Dimmer de 5000W

Buen dia grupo

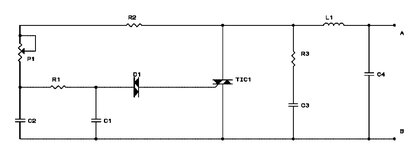

una consulta, estoy por hacer el proyecto de plaquetodo 92 Dimmer de 5000W (pongo imagen de los componentes y el circuito) y quiero saber si alguien lo hizo y que tal le funciono, ya que lo quiero hacer para conectarlo a una aspiradora de 2000W en lapsos de trabajo de 10 minutos, ya que no trajo variador de velocidad de fabrica.
Consulta aparte, el trozo de ferrite envuelto con alambre, éste, ¿lo mas cerca posible entre cada vuelta o apenas separado?
Muchas gracias a todo el grupo.


Adjuntos

  • jgty.jpg
    29 KB · Visitas: 42
  • fghjg.jpg
    123.6 KB · Visitas: 43

Fogonazo

"Qualified exorcist approved by the Vatican"
Un dimmer si se encuentra correctamente armado "Funciona", así sea de 100 o 5000W
Los puntos a tener en consideración son:
1) Espesor de las pistas de cobre, si es que le piensas hacer circuito impreso
2) Red de Snubber para evitar que el dimmer genere interferencias EMI
3) Que el TRIAC sea de buena procedencia, y NO una falsificación
4) Que el TRIAC sea de la tensión y corriente adecuada


DOSMETROS

High 2m Modereitor
Plaquetodo solía cometer errores "hiperintencionales" en sus diseños en papel para que solo funcionara si le comprabas la plaqueta, donde si estaban los valores correctos , por lo cual te aconsejo que te fijes en los diagramas con potenciómetro de similar valor que haya coincidencia en los valores . . .



DOSMETROS

High 2m Modereitor
En el post de "Todo sobre soldadoras eléctricas" también hay

Y aqui otro :


muchas gracias por responder a todos
Para conseguir los elementos y que sean buenos donde vivo es difícil Fogonazo, porque solo hay 3 lugares, en uno hay cosas buenas pero tienen poco, en el otro, lo que sea que le pidas justo se llevaron el ultimo un rato antes y el tercer lugar si compraste algo y no anda no te reconoce nada y a un precio carlismo, que en este caso te compras 2 dimmer armado y salís ganando
DOSMETROS, algo sabia de esos "errores sin querer queriendo"
capitanp, es un motor de aspiradora de 2000W a carbones

Buenas noches yo hice este ( fotos adjuntas) gracias a un circuito que subió el señor fogonazo por allá en el 2008, solo lo hice como prototipo pues el mismo principio lo voy a implementar en un par de SCR back-to-back, un modulo para ser exacto de 90A a 220v.
El circuito que subió fogonazo se encuentra en: Dimmer controlado por Corriente Continua gracias por subirlo amigo.


Adjuntos

  • 20201104_212521.jpg
    347.4 KB · Visitas: 20
  • 20201104_190154.jpg
    267.7 KB · Visitas: 23
  • 20201104_183054.jpg
    246.1 KB · Visitas: 19

Fogonazo

"Qualified exorcist approved by the Vatican"
Buenas noches yo hice este ( fotos adjuntas) gracias a un circuito que subió el señor fogonazo por allá en el 2008, solo lo hice como prototipo pues el mismo principio lo voy a implementar en un par de SCR back-to-back, un modulo para ser exacto de 90A a 220v.
El circuito que subió fogonazo se encuentra en: Dimmer controlado por Corriente Continua gracias por subirlo amigo.
Para que conste en actas: "Soy casi inocente de casi todo lo que se me acuse":silbando::silbando:
