SMPS Half-Bridge Compacta + PCB

Me alegro te sirva Copi (y)

No hay pads definidos para el inductor de entrada porque depende de cada modelo en particular, tenés 4 zonas grandes de PCB en las cuales hay que hacer los agujeros según el que dispongas. Usá uno reciclado, no conviene armarlo.

Cualquier driver ATX sirve, la identificación de pines está explicada en el txt.

Saludos

Si! Gracias Mariano y todos los que contestaron! La camaradería del foro es algo que los demás foros de lo que sea tienen que envidiarnos!

Tengo una preguntita más :).

Me esta costando conseguir el nucleo E33, consigo uno E30... ¿Me sirve o al tener menor área efectiva no va a funcionar como se espera?

Desde ya y nuevamente, MIL GRACIAS! :D

emmmm la verdad te sirve un nucleo de una fuente atx (aunque suene obvio) a veces vienen con varias referencias yo recuerdo haber usado uno que era mas bajo y no me presento ningun tipo de problemas
y lo otro es que tienes que tener en cuenta si lo vas a armar con las mismas espiras y alambres que estan en el .txt creo que te sobra espacio (siempre que dejes los alambres bien ubicados y compactos)
ahora mismo no tengo una foto del nucleo pero estoy seguro que te servira (siempre que alguien mas diga lo contrario y exponga los fundamentos)
si quieres y espero que te sea de ayuda usa una fuente atx y ves desarmando la por partes en las instrucciones dan una indicacion de como saber los pines del transformador driver van en la tarjeta te dicen que lo identifiques por unos componentes (transistores y condensadores) cual es cual pin
yo personalmente te sugiero uses la fuente que en caso que te equivoques sencilamente la fuente no va a arrancar (yo lo probe de muchas formas y con la serie no pasa nada) ya cuando te arranque simplemente conectala a la red local y si todo va bien debe funcionar como es (no se te olvide chequear todo antes de la conexioninicial y si puedes ponle un fusible de 1 amperio o menos para que no pases un susto

uy parece que me emocione pero la verdad esa fue la primera fuente que arme y si hice muchas pruebas para hacerla funcionar y ahora mismo hace parte del stock de un amigo que debe estar haciendo buen uso de la misma despues arme la smps con el ir2153 y fue mas facil de hacer funcionar y por ultimo la de 800w que me sorpendio la facilidad con la que arranco y todo lo demas
bueno espero ser de utilidad en una proxima ocasion

hola al foro, ya que armar esta fuente SMPS consiste tambien en reciclar algunos componentes a usar, hace no mucho me llegaron unos diodos ultra rapidos en buen estado:
mi intriga es saber si es posible reemplazar los MUR840 por los
Diodos ultra rapidos:
25JPF40
FEP30GP
25JPF20
SF304C

PSD: dejo una vista rapida de la tabla de caracteristicas de cada diodo.
gracias de antemano
ΠµK


Adjuntos

viendo tu vista rapida nuk te comento que esos diodos te podrian servir dado a que su tiempo de respuesta es rapido y no creo que tenga inconvenientes salvo el hecho de acomodarlos al pcb (que sera mas facil por la configuracion con la que cuentas

y para rodrigus21 el link de las fuentes esta exactamente debajo de los videos de youtube que copiastes para mostrar son unos archivos comprimidos

SMPS Half-Bridge Compacta + PCB
ADVERTENCIA: debido a la alimentación de línea de las SMPS presentadas, existen riesgos de electrocución. Por favor tomar los recaudos necesarios. Si no cuenta con los conocimientos adecuados para llevar a cabo el proyecto en forma segura, por favor no lo intente!
Hola, les traigo un par de fuentes de alimentación conmutadas, ideales para la alimentación de amplificadores de audio. Presentan la posibilidad de regulación de la tensión de salida secundaria, e incorporan además salidas terciarias fijas (+-15[V]) para la alimentación de filtros, preamplificadores, etc.
La utilización de este tipo de fuentes switching evita la necesidad de recurrir a costosos, pesados y voluminosos transformadores corrientes, además de las etapas de rectificado y filtrado correspondientes.
Toda la información necesaria, esquemas, PCBs, etc se encuentran en sus respectivos archivos.
SMPS Compacta:
- Potencia de salida teórica:
· ~250[W] con núcleo EI33-23-13 (típico en ATX).
- Frecuencia del controlador: 160[Khz] aprox.
- Tensión de salida regulable +-24 a +-42[V] aprox.
- Tensión de salidas terciarias fijas (+-15[V]).
- Versión con rectificadores de salida simples y dobles en un mismo encapsulado.
EDIT 27/07/2012: Actualizada la SMPS Compacta versión 3.0.
- Facilitado el proceso de arranque de la SMPS.
- Mejoras generales en el PCB.
-----------------------------------------------------------------------------------
SMPS 800W:
- Potencia de salida teórica:
· 800[W] con núcleo EE42/21/15
· > 1[KW] con núcleo EE42/21/20.
- Incluye protección contra cortos.
- Frecuencia del controlador: 210[Khz] aprox.
- Tensión de salidas secundarias variable (+-24[V] a +-42[V] aprox)
- Tensión de salidas terciarias fijas (+-15[V]).

Videos:
Compacta v1.0:

Compacta v2.0:

800W v1.0:

Archivos Adjuntos
SMPS Half-Bridge 800W v1.0.zip (191,6 KB (Kilobytes), 551 visitas)
SMPS Half-Bridge Compacta v3.0.rar (425,6 KB (Kilobytes), 716 visitas)

te falto la parte que se ve al final y hasta donde revise todavia sigue la info en el primer post (como deberia ser...)

Gracias por las respuestas.

Tengo una duda con el tema de las vueltas al bobinar. ¿En los devanados que llevan cables en paralelo, los cables los enrosco entre si? Yo lo haría por prolijidad. Pero la verdad que no se si cambia o no.

Es decir, ¿bobino con "un cable" de n° alambres o bobino n° alambres a la vez?

Otra cosa:

Hace unos días preguntaba sobre el inductor de entrada. Conseguí de una impresora un par de inductorcitos pero estaban separados, digamos el k y el j. ¿Los podré usar asi separados? (Cargo la foto)

Mil gracias!


Adjuntos

Última edición:
Tengo una duda con el tema de las vueltas al bobinar. ¿En los devanados que llevan cables en paralelo, los cables los enrosco entre si? Yo lo haría por prolijidad. Pero la verdad que no se si cambia o no.

Es decir, ¿bobino con "un cable" de n° alambres o bobino n° alambres a la vez?
como se hablo a lo largo del tema hay que "enrroscarlos" entre si y despues bobinar los bobinados 1,2,3
entendes?

y con respecto a este inductor no creo que sirva, pero esperemos a que otro responda por que yo no se bien sis se puede, para mi no ¡¡
saludos

si es el inductor de entrada de corriente primaria (110 o 220) no te sirve por que la idea es hacer un filtro emi que es para suprimir picos de corriente que puedan generar los transistores al conmutar en la fuente o cualquier ruido o interferencia que viaje por la linea y para que el cumpla esa funcion ambas bobinas deben ir sobre el mismo inductor o nucleo aunque no es una parte crucial para hacer que funcione la fuente asi que mientras que consigues el que es puedes colocar un par de jumpers done van las bobinas y si lo consigues lo colocas
en mi caso yo tengo muchos de esos inductores y tenia dos en especial que los use para suprimir ruidos entre una fuente de 28v y una bomba de combustible (es corriente directa) y el consumo es alrededor de 30 amperios (el alambre que tenia esos inductores era muy grueso)
ah y no se si valga la correcion pero entiendase por inductor (choke o supresor emi) no se si lo este describiendo bien pero sabemos de lo que estamos hablando...... pero gracias por la correcion o por la comprension



ah de aca saque los dos indutores mencionados
https://www.forosdeelectronica.com/showthread.php?p=735493#post735493
son los que estan en la parte inferior derecha y el que esta por el centro es un inductor del pfc d la fuente
ahi tengo ese transformador o choque para futuros proyectos....

Última edición:
muchas gracias mogolloelectro, mejor me voy a esperar hasta que pueda comprender bien este consepto y tener mas experiencia y depues lo intento.
seguire pacractiando con las fuentes lineales.

saludos

Hola, una pregunta, consegui un nucleo bastante grande del chopper de una tv, podria usarlo para armar la fuente de 800watts en un amplificador de 400w rms ab con fuente partida de 75+75v? saludos

Hola, una pregunta, consegui un nucleo bastante grande del chopper de una tv, podria usarlo para armar la fuente de 800watts en un amplificador de 400w rms ab con fuente partida de 75+75v? saludos
Lo mismo de siempre, generalmente los nucleos de TV tienen GAP (es un espacio que evita que se cierre la columna central del nucleo), revisa si lo tiene NO te sirve a menos que con una lija dejes las patas del mismo largo asi eliminas dicho GAP. Hacer esto NO te garantiza el buen funcionamiento ya que la union entre las dos partes del nucleo debe ser perfecta. Otro punto a tener en cuenta es el material del nucleo...

Hola juliangp
Se hablo mucho de este tema a lo largo del tema, pegale una leída al post¡¡¡
Para darte una idea, tendrías que recalcular el bobinado del trafo primario, el voltaje de los capacitores y barias cosas más que son más simples
Espero que te haya servido
Saludos

de antemano les Deseo una Feliz Navidad a todos, quiero aprovechar para dejarle unas las fotos de mi ultima SMPS, es una version compacta con nucleo EE42, la PCB principal esta hecha en una PCB doble capa al igual que la plaquita de control que utiliza componentes SMD.

Estas PCB fueron hechas con la tinta para foto sensibilizar PCBs y antisolder que compre a un distribuidor en mi pais.

El transformador apenas lo estoy bobinando, cuando este lista subiré las fotos de como quedo.


Les dejo unas fotos de como se usa el antisolder UV fotoimaginable.


Adjuntos

Hola a todos... Gracias mnicolau por publicar el circuito.
Les comento que arme la smps half bridge 350w con diodos dobles.
El problema que tengo es que en las salidas de +-12v obtengo +2,3v y -3,5v. En la salida regulable obtengo +14,5 y -14,4. Giro el preset y no varían. Los 13007 calientan bastante y mientras tengo funcionando la fuente se escucha un cricricricri...
En paginas anteriores alguien tenia un problema similar y le recomendaron subir los capacitores de 2,2uF a 4,7uF. Hice la prueba pero sigo con el problema.Tambien reemplace el driver, bobine un nuevo transformador y probe con otro TL494; pero los problemas continuan.
Las pruebas las realizo con una lampara serie de 40w y en la salida no tengo ninguna carga conectada.
Espero que me puedan ayudar a encontrar la falla. ¿Que debería verificar o medir?
Desde ya gracias y felices fiestas....

pero que pasa en la serie el bombillo te enciende todo el tiempo o solo cuando arranca
te sugeriria que si el prende y se atenua la luz hasta quedar un hilo rojo de la serie que lo conectes a la corriente directa o si puedes colocarle mas bombillos para alcanzar mas watts en la serie
yo le pondria 3 para que llegues a 120w por que cuando arme mi primera smps tenia en la serie un bombillo de 100w para probarla y aun asi me indicaba poco voltaje (creo que no pasaba de 24v por rama) y sin ella me subia a casi 50v pero eso si te sugiero tambin le coloques un fusible de menos amperios por si hay problemas lo primero que se queme era lo que te daba el daño y no se quem mas nada
intenta con lo que te comento y luego nos comentas como te fue

pero que pasa en la serie el bombillo te enciende todo el tiempo o solo cuando arranca
te sugeriria que si el prende y se atenua la luz hasta quedar un hilo rojo de la serie que lo conectes a la corriente directa o si puedes colocarle mas bombillos para alcanzar mas watts en la serie
yo le pondria 3 para que llegues a 120w por que cuando arme mi primera smps tenia en la serie un bombillo de 100w para probarla y aun asi me indicaba poco voltaje (creo que no pasaba de 24v por rama) y sin ella me subia a casi 50v pero eso si te sugiero tambin le coloques un fusible de menos amperios por si hay problemas lo primero que se queme era lo que te daba el daño y no se quem mas nada
intenta con lo que te comento y luego nos comentas como te fue
Gracias por responder. El bombillo enciende solo cuando arranca, luego se apaga.
Probé con una lampara serie de 150w, pero obtengo las mismas tensiones. Sin la lampara no hice la prueba. ¿Debería probarla directamente, sin la serie? Gracias.

Para Mnicolau:

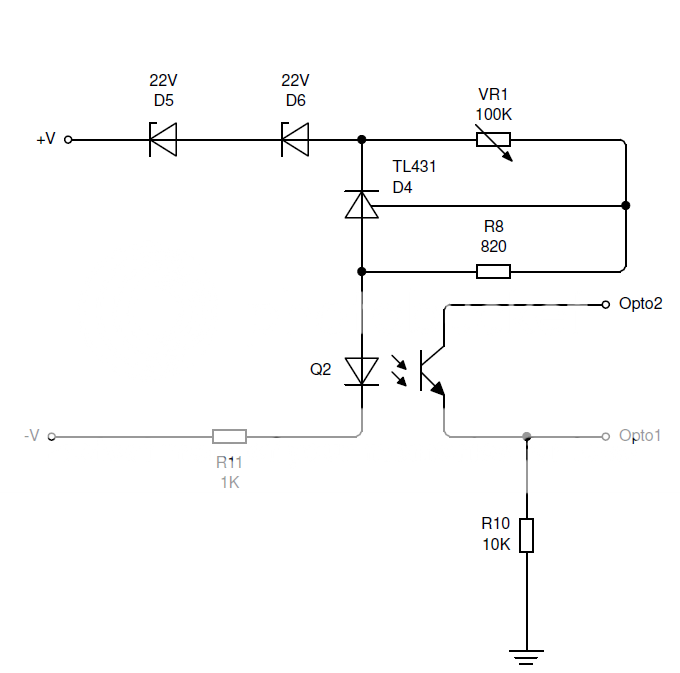

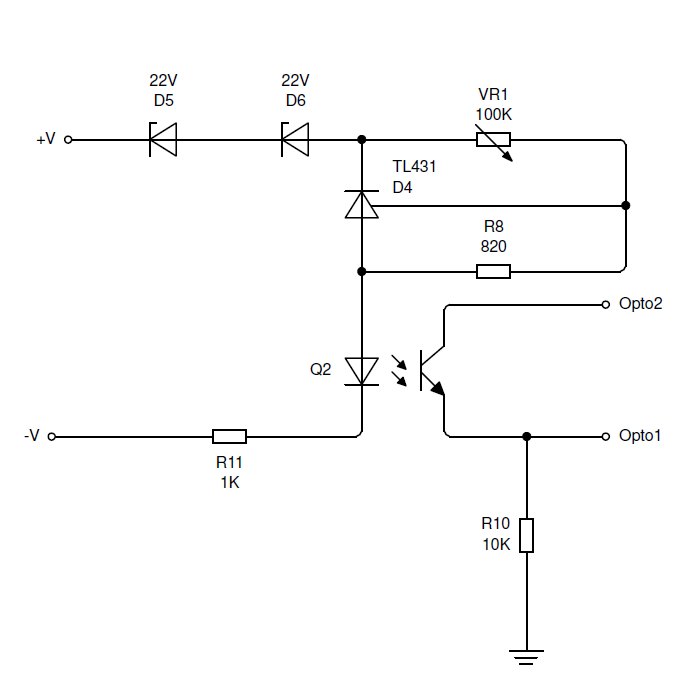

Cual es el "algoritmo"que usaste para calcular los componentes de la realimentacion en la fuente de 800w? De acuerdo a el voltaje que uno quiera cuales son los cambios que hay que hacer?? obviamente sabiendo el numero de espiras del transformador


Yo deseo obtener un rango desde unos +/- 60 como minimo hasta +/-95 como maximo.Es esto posible?
Le puse al transformador 8 espiras por cada rama.Imagino que no solo hay que agrandar los diodos zener sino tambien retocar una que otra cosita,por ejemplo el preset y la resistencia de 1k.

Última edición:
