Amplificador Audinac AT-400

Hola DOSMETROS adjunto las fotos, a simple vista faltan conectores, faltan conexiones, y la etapa de potencia brilla por su ausencia.
Pense en armar el PCB mirando las fotos, y los componentes, ya que la placa no se consigue.


Adjuntos

  • 20191118_135346.jpg
    343.4 KB · Visitas: 83
  • 20191118_135300.jpg
    464.9 KB · Visitas: 81
  • 20191118_135241.jpg
    254.8 KB · Visitas: 78
  • 20191118_135321.jpg
    455.2 KB · Visitas: 77
  • 20191118_135313.jpg
    456.5 KB · Visitas: 82
  • 20191118_135157.jpg
    279.2 KB · Visitas: 82
a simple vista faltan conectores, faltan conexiones, y la etapa de potencia brilla por su ausencia.
Pobre amplificador. Lo han canibalizado por completo!! :cry::cry:
YO haría lo siguiente:
1- Verificar el funcionamiento de la fuente de alimentacion: esos capacitores Siemens eran muy buenos, pero hoy deben tener mas de 40 años --> hay que cambiarlos.
2- Verificar el funcionamiento del pre (y en especial la llave selectora de entradas....es probable que esté medio hecha percha). El pre es muuuuy importante por que maneja la casi totalidad de los controles del frente del amplificador y queremos que quede lo mas "original" posible.
3- Reconstruir los conectores de entrada (aun se consiguen esos DIN).
4- Si hasta acá todo va bien, intentaría colocar un par de placas Fapesa de 25W o de 40W como etapas de potencia. Tené en cuenta que vas a tener que conseguir un disipador que quepa en el gabinete y no despelote el layout de los PCB

Gracias Dr. Zoidberg y DOSMETROS , el amplificador estaba muy canibalizado, salvo el frente que esta impecable, tengo que reconstruir todo.
1- hacer la tapa superior e inferior de madera.
2- clonar la etapa de potencia con el circuito y las fotos.
3- conexiones DIN.

Por ahora me quede trabado en la conexion cuadrafonica. Nunca habia oido de ella :eek: de la ficha al pre , o conecto por normalizacion.
Tambien habi pensado en hacer una etapa nueva, vi circuitos de un autor LU3DYL, pero nose.

Buenas a todos, comento que probe la fuente de alimentacion cuyo valor medido es: 21,6 volt por rama. Estoy en duda si el filtrado es correcto 2200uF por rama.
Pude cablear el preamplificador a sus respectivas llaves , probar todos los controles , la funcion loudness, y las diferentes entradas, funciona bien ( a oido ).
Ahora estoy en la construccion de la etapa original de salida, y por conseguir los conectores DIN, y fabricando las tapas del gabinete.
Adjunto unas fotos.20191129_154617.jpg20191129_154617.jpg20191129_154628.jpg20191129_154658.jpg20191129_154721.jpg

La verdad de la verdad....yo le metería por los menos 4700uF por rama....y cambiaría los diodos rectificadores 1N540X por algo mas grandecito...tipo diodos _(o un puente) de 8 o más amperes (bastante mas de ser posible).
Las fuentes de esa época eran lo que eran.... Los capacitores Siemens de filtrado eran un caño...y los diodos no eran chinos.

Buenas gente al fin tengo el At 400 y quería ponerle los bafles que restaure, pero no tengo las fichas din llamadas kiklos, punto y raya o también llamadas din. Tipo 41529, quería saber si saben la polaridad si. Que tenga que abrirlo, anda bien y no quiero toquetear lo por ahora, gracias

La raya sería negativo , el punto positivo.

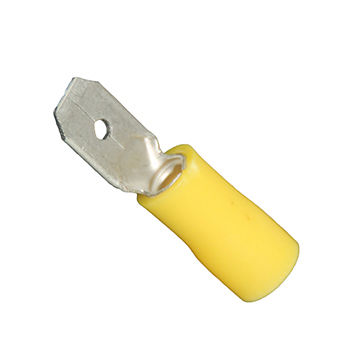

Fijate si no podés armarlo con espada macho y aguja :


Le hice una limpieza exterior con tuff stuff, lo desengrasó bastante sin alterar la serigrafía

Buenas gente, tengo una duda sobre el AT400, la entrada de Phono es magnética o cerámica? Porque en la misma no aclara y no quiero conectarle el televa T-314 que reparé y [Término innecesariamente vulgar para un Foro Técnico] dicho amplificador ya que la cápsula del tocadiscos es cerámica. Busque el manual en la web y no encontré nada.


Adjuntos

  • 1588523946799133772935.jpg
    198.1 KB · Visitas: 16
Podés conectar tranquilo , aunque sea cápsula cerámica a una entrada magnética , nada se rompe , sólo pones el volumen al mínimo y lo subes muy lentamente , si se dispara enseguida el volumen , entonces no te va . . . ló único que podrías romper es los parlantes 😦

Mejor dejo al televa con sus parlantes y al Audinac le conecto otra cosa
Podés conectar tranquilo , aunque sea cápsula cerámica a una entrada magnética , nada se rompe , sólo pones el volumen al mínimo y lo subes muy lentamente , si se dispara enseguida el volumen , entonces no te va . . . ló único que podrías romper es los parlantes 😦
La televa es como la Winco son de diseño vm corp. Tiene una salida RCA debajo de la bandeja, de ahí tenía pensado sacar la confección al at400 pero al ser cerámica me vino la duda ya que otros ampli tienen para seleccionar, voy a dejar que el televa trabaje con su amplificador, este tiene salidas para grabador pero sale amplificada

Mejor dejo al televa con sus parlantes y al Audinac le conecto otra cosa

La televa es como la Winco son de diseño vm corp. Tiene una salida RCA debajo de la bandeja, de ahí tenía pensado sacar la confección al at400 pero al ser cerámica me vino la duda ya que otros ampli tienen para seleccionar, voy a dejar que el televa trabaje con su amplificador, este tiene salidas para grabador pero sale amplificada
Error la cápsula que tenía el Televa era de cristal, palmó con la humedad, ahora sí tiene una cerámica. La saqué de una Grundig que estaba quemada.

Última edición:
Buenos días a todos, aparecí por fin. Estuve en la búsqueda de la etapa de salida original para el Audinac AT-400 y que creen, encontré una etapa de salida, el pre-amplificador y la fuente de alimentación original. Salvo por las roturas en el PCB de la salida, la suciedad que creo es del flux del pre , fue una buena búsqueda.
El que me vendió el conjunto dijo que funcionaba (estaban las placas sueltas) pero aún no pude probarlo. También conseguí las tapas con un laqueado brilloso, así que me queda conseguir los din de salida para el parlante , limpiar las placas, probar y armar.
que producto recomiendan par limpiar el PCB ademas del isopropilico, que no sea tan invasivo?.
Pero con esto de la pandemia el chasis que ya tenia armado quedo en otra provincia, así que tendré que traerlo por correo.
Muchisimas gracias.
Subo fotos.
20200905_221737.jpg20200905_221457.jpg20200905_221534.jpg20200905_221636.jpg20200905_221711.jpg20200905_221725.jpg20200905_221812.jpg20200905_223636.jpg20200905_223704.jpg20200905_223735.jpg

Buenísima compra ! :aplauso::aplauso:

La única reforma que les hago a veces es agregarle salidas de parlante mas modernas y entradas RCA en paralelo con las existentes . . . les quita lo "coleccionables" pero los hace mas "usables"


Saludos !
