Fotos de Amplificadores hechos en casa

Me sorprendio lo rapido que has progresado, te conoci cuando preguntabas por tu TDA2002, congratulaciones leop4 se ve muy bien el montaje, no solo esteticamente, se nota que le has puesto tiempo y esfuerzo.

Etolipoz

jajaja seeee te acordas zopilote vos me ayudaste bastante, haa me olvida de decirles que este fue mi primer amplificador a transistores .y sali ganando jeje muchas gracias a todos por los los comentarios y en you tube quien es zetabola1? jeje.

yo tambien quiero felicitarte por el gran desempeño que has puesto en tu trabajo, pues con este amplificador demuestras tu buen grado de desarrollo tecnico siguele echandole ganas que quizas dentro de poco lo comercialisas.

jajaja gracias a todos y a vos tambien zeta_bola_1 no sabia que estabas en el foro gracias la verdad gracias ahora tengo que ver con que projecto sigo porque este ya es el ultimo osea el mas grande despues seguire haciendo cosas chicas jaja.

me olvidaba de la ayuda de mi papa el me ayudo bastante con la colocacion del dicipador, transformador etc si no huviese sido por mi vijo todavia lo tendria en el taller jajaja.

sin palabras........

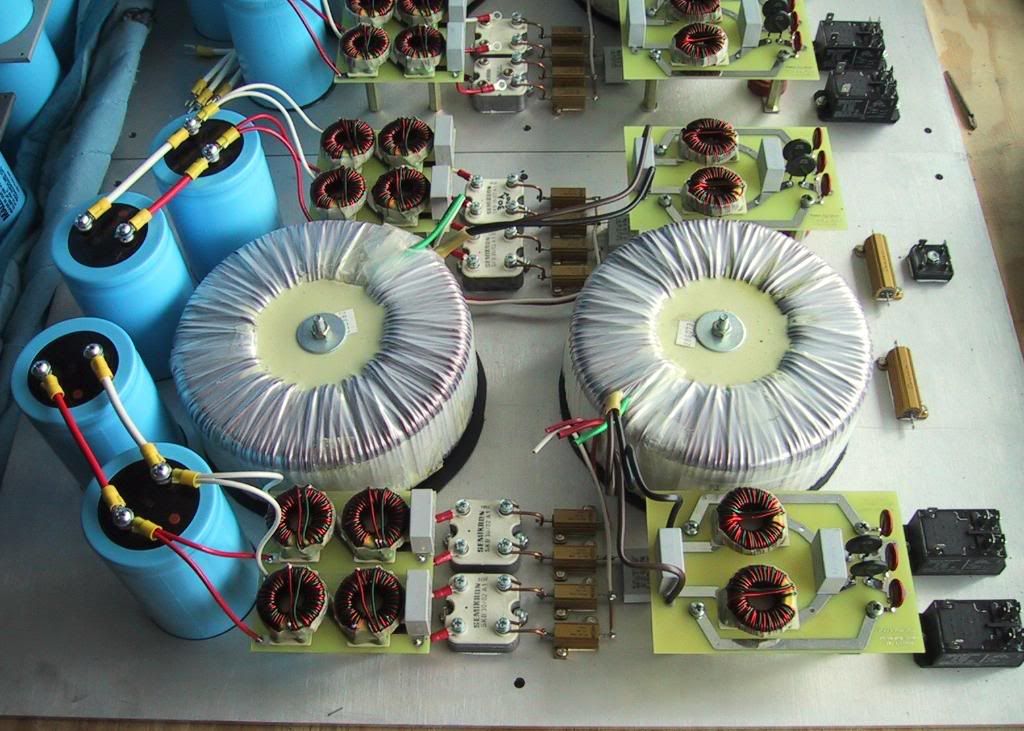

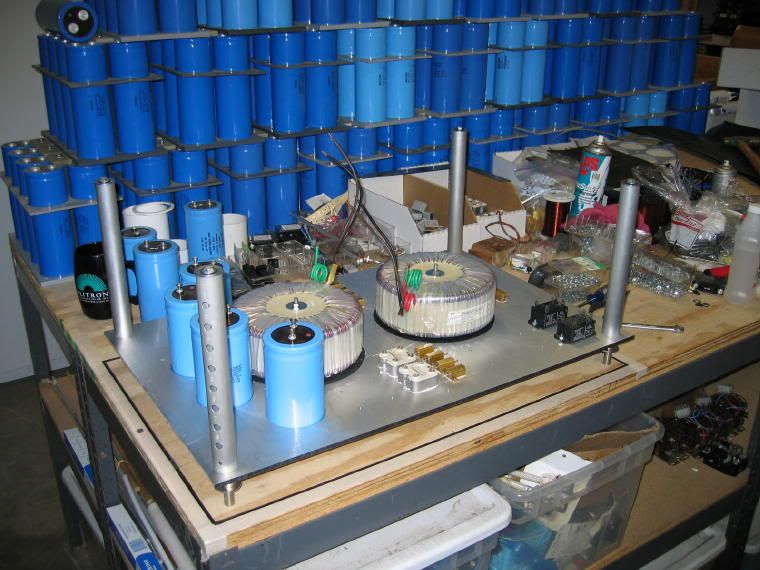

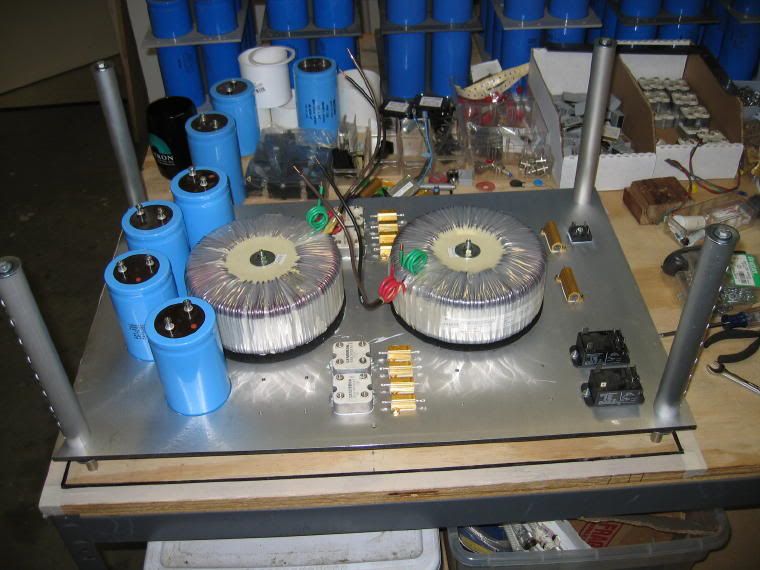

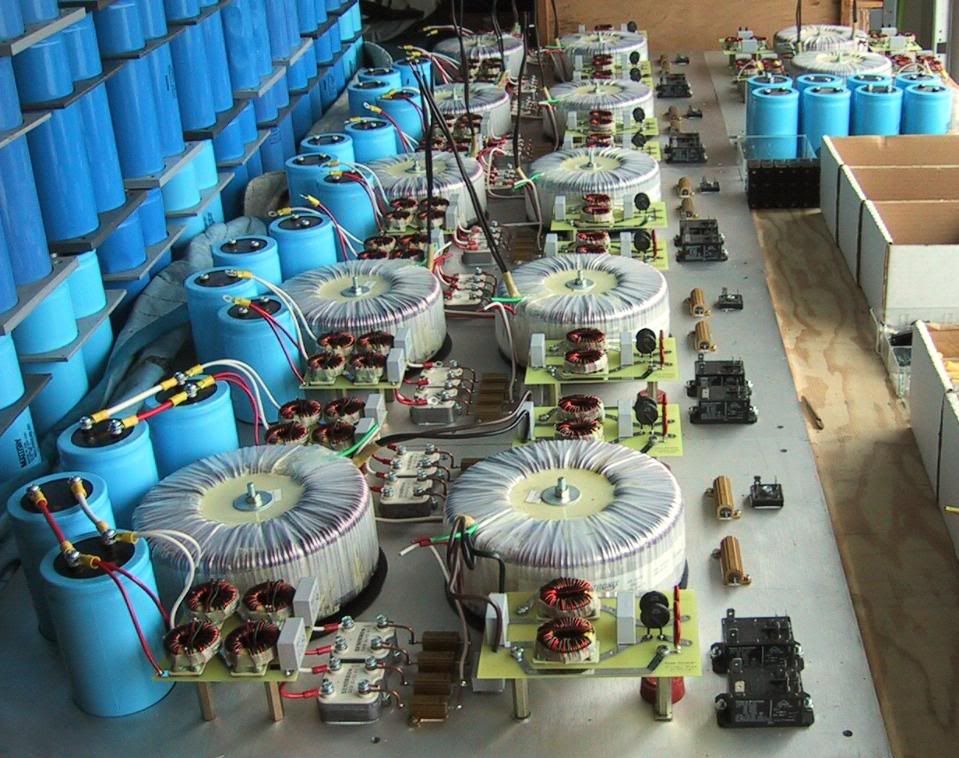

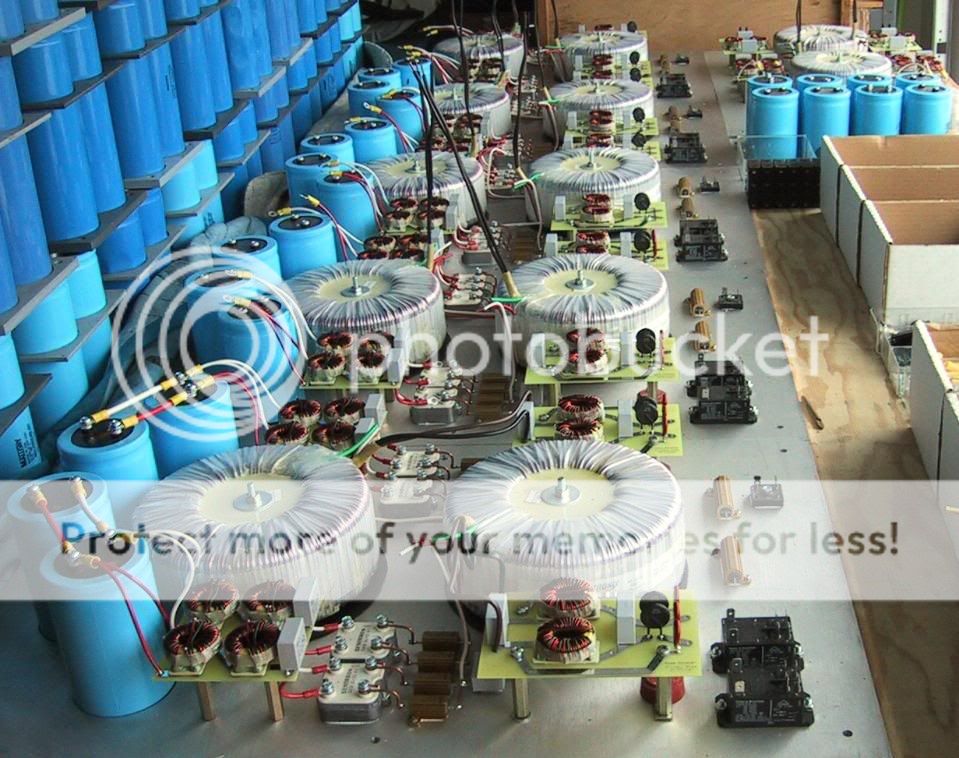

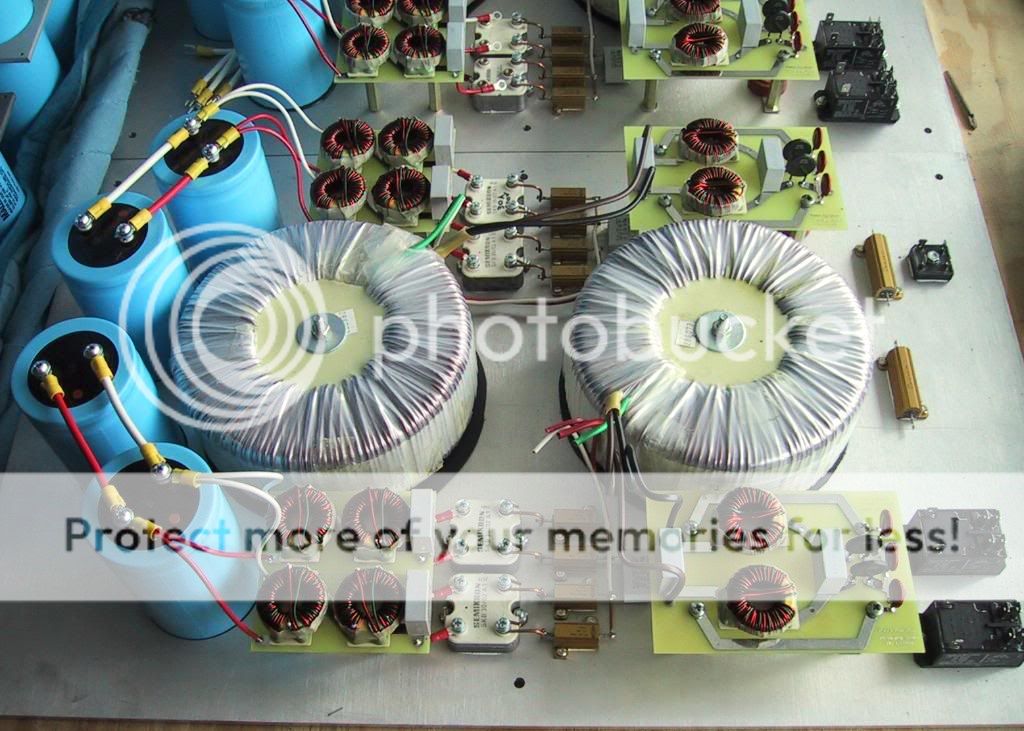

Solo una cosa, yo no me acercaria a esa mesa, solamente con la estatica, los capacitores deben dar mas que una buena patada.

Fuente de que amplificador es eso?
O es de una fabrica de amplificador?

Hola gente, dejo fotos de un amplificador para autos marca Pyramid, la cual compré hace varios años ya y resultó ser de bastante mala calidad y poca potencia, adentro tenía un integrado TA8220h. Le armé una placa nueva con 2 TDA1562 + un preamplificador y le di una manito de pintura, la mejora en audio es enorme.

La etapa original:



Ahora, por dentro:





Por fuera:





Saludos

bien ahi marian reciclando la garcha de pyramid jajaj. .yo sigo volviendome loco . no entinendo ocmo modificar un filtro activo de 3 vias para cambiar los cortes.. (el post esta en documentacion y circuito, se llama crossover o divisor de 3 vias).
juan jose que parlantes le conectaste a los 1562?


Cacho

Antiguo tableador
Hola Maxep.
El post del que hablás es este, creo: https://www.forosdeelectronica.com/f16/crossover-divisor-3-vias-7731/
Como habrás visto en el diagrama del crossover, son dos filtros de 12dB/Oct iguales, uno después del otro. Eso te da 24dB/Oct.
Cada uno de esos filtros es como uno de estos que te adjunto acá (está sacado de otro post). Buscá los componentes en el tuyo, hacé las cuentas que necesites y tenés tus frecuencias.
- R en Ohms.
- C en Faradios
- F en Hz
Saludos


Adjuntos

Con los 1562 he probado de todo y tira todo muy bien hasta los 50 wrms que distorsiona menos del 1 %.
Probe con cajas exponenciales y parlantes LEEA 12150BE (unos parlantazos) y los movia muy bien.
Probé con SONY de 8 pulgadas y los mueve. Son para mas potencia por lo que es como que le sobra parlante!.
Probé con SELENIUM BASS de 8 y 120 wrms. Los mueve muy bien. Suena muy bien con la cajita que postee en el post de sub.
Tengo uno con un sub octogonal y un jarho de 8 pulgadas 8 ohms en m home personal.
Tengo un par en unos bafles de un equipo sony que exloto por un camion que se llevo puestos los cables y me quedaron los bafles. Ahora eso esta en un gym. mueve muy bien.

el TDA1562 es para mi el amplificador de audio hasta 50 wrms de uso general mas versatil y economico que se puede armar. Integrado hablamos.

saludos

juan Jose
