Pero a 64KHz en vez de 6.4MHz ?....obviamente a la salida debe haber 4.571Khz mas o menos
Pero a 64KHz en vez de 6.4MHz ?....obviamente a la salida debe haber 4.571Khz mas o menos
.
Me hicieron desarmar un control remoto .
Señal medida con mi osciloscopio del cristal de 12Mhz del programador que tengo. La verdad que bastante acertada la frecuencia y este osciloscopio pareciera ser el mismo que tiene @telera solo que el de el debe ser un "rebranding".
Ademas, no sean ¡ holgazanes !, ese es mi trabajo.... nada cuesta medir a la vieja usanza contando cuadritos, divisiones y haciendo los cálculos
Lo único que he notado es que con pocos ciclos (unos 4 o 5) le cuesta mas calcular bien la frecuencia. Con la cantidad que hay en la pantalla la medida es prácticamente estable.
Ademas, ni siquiera hay que saber la frecuencia, solo contar la cantidad de ciclos de entrada entre el periodo de la señal de salida.
Ver el archivo adjunto 261232
juer, que señal tan buena, mi oscilador la entrega, que parece que han dao un puñetazo al lado...jajajajajaj).
ese circuito es el que estoy empleando yo, pero sin el condensador de "desacoplo?" C3, (no se si esa es su misión).Me había olvidado que tenia a medio armar un frecuencímetro, el mismo tiene un oscilador armado con compuertas para comprobar cristales. Si mal no recuerdo tiene la contra de hacer oscilar los cristales, en algunos casos, en armónicos o fundamentales (depende como se haya cortado el cristal) pero con el capacitor variable se debería poder evitar esa situación.

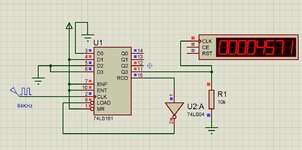

Como sobran compuertas, he cableado una de ellas, como sugirió @ricbevi para crear el inversor para el 74161. Y aun sobra una compuerta, si por una de ellas ingresas la señal de la salida del divisor y controlas la otra entrada, ya tienes un lindo switch on/off. (Cuando la entrada de control de la compuerta este a nivel lógico bajo, a la salida, no habrá señal. En cambio, cuando la entrada de control este a nivel lógico alto, tendrás la señal a la salida). (Como se me ocurrió ahora no aparece en el dibujo
Ver el archivo adjunto 261255
se me olvido comentarte.... sip, tienes razón, en "sacar" los armónicos, ami me generá tambien una señal muy buena en el tercer armónico, 18Mhz y pico.Me había olvidado que tenia a medio armar un frecuencímetro, el mismo tiene un oscilador armado con compuertas para comprobar cristales. Si mal no recuerdo tiene la contra de hacer oscilar los cristales, en algunos casos, en armónicos o fundamentales (depende como se haya cortado el cristal) pero con el capacitor variable se debería poder evitar esa situación.
Como sobran compuertas, he cableado una de ellas, como sugirió @ricbevi para crear el inversor para el 74161. Y aun sobra una compuerta, si por una de ellas ingresas la señal de la salida del divisor y controlas la otra entrada, ya tienes un lindo switch on/off. (Cuando la entrada de control de la compuerta este a nivel lógico bajo, a la salida, no habrá señal. En cambio, cuando la entrada de control este a nivel lógico alto, tendrás la señal a la salida). (Como se me ocurrió ahora no aparece en el dibujo
Ver el archivo adjunto 261255
Lo capacitor "C3" NO es un capacitor de desacople y si una "carga" capacitiva que lo Cristal de Cuartzo necesita veer .
ook, perfect. pense que " al ser una carga reactiva capacitiva", con ello, ajustariamos la intensidad con respecto a la tensión...... jajajajajajaj, pero ya veo que no van por ahí los tiros.
a ver que resultados consigo.
Lo capacitor "C3" NO es fijo y si ayustable ( Trimmer) y el NO es montado en serie con "C2" (22pF) y si en paralelo.Ver el archivo adjunto 261362
no me habia fijado bien en el esquema de switchxxi.
Parece buena idea de ahorrar un "IC".

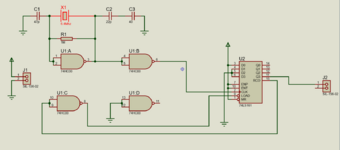

he echo el esquema en "Proteus", que para hacer PCBs, estoy mas acostumbrado.
ahora voy a probar anulando el 74LS04, si se lo voy a meter directamente a una de las puertas libres del 74HC00.
si funciona igual.
hare ya la placa.
Ver el archivo adjunto 261363
Mensaje automáticamente combinado:
he estado probando, anulando el 7404, y aprovechando una puerta inversora del 7400 libre, y consigo los mismos resultados, 426.7Khz.
tal vez, antes de hacer la placa, igual pruebo con un 7x2......
de momento así mejor, ya que simplifico enrutamientos.
), ¿ Probaste con la modificación que dije ? Pin 3 a GND y el Pin 4 a VCC.Nop...no, que va, ahora mismo pruebo.Sigo insistiendo, una vez mas (si.... ya se.... soy así de pesado...que le vamos a hacer
Esa configuración creo que esta mal y es un divisor por 15 y no por 14. Quizá es un error y tal vez por ser, casi todos, un copy/paste acarrean el problema. ¿ Tal vez ?
Las cuentas incluso lo dicen: 6.4Mhz / 426.7Khz = 15.
Sigo insistiendo, una vez mas (si.... ya se.... soy así de pesado...que le vamos a hacer
Esa configuración creo que esta mal y es un divisor por 15 y no por 14. Quizá es un error y tal vez por ser, casi todos, un copy/paste acarrean el problema. ¿ Tal vez ?
Las cuentas incluso lo dicen: 6.4Mhz / 426.7Khz = 15.
Por cierto, indudablemente MUCHAS GRACIAS. (no sé si gustarán tambien las mayúsculas).Sigo insistiendo, una vez mas (si.... ya se.... soy así de pesado...que le vamos a hacer
Esa configuración creo que esta mal y es un divisor por 15 y no por 14. Quizá es un error y tal vez por ser, casi todos, un copy/paste acarrean el problema. ¿ Tal vez ?
Las cuentas incluso lo dicen: 6.4Mhz / 426.7Khz = 15.
Sii...sip, correcto, ya está echo.
Mire detenidamente lo post numero 20 donde te esplique como hacer esactamente eso que pides.
Te queda de cine, ¿que empleas tambien el Proteus?, hay elementos, que todabía no consigo extraer los mas apropiados.
Ojo que tenes mal el PCB/Esquema con respecto a C2 y C3, no van en serie si no en paralelo a GND.
A ver, (Daniel perdona mi torpeza), ¿no tendría ahora que modular esas señal? (457Khz), osea generar los tiempos en ON y OFF.
OK, gracias, sip, lo tengo que repasar, sería al generar el GND.
Perdona, le he contestado a Daniel lo del GND...., me equivoqué al editar.
