Fotos de Amplificadores hechos en casa

[jorger]

Las compré en ebay.
Un saludo.



[malto]

Hola, quiero presentarles mi prospecto de ampli solo trabaja una valvula (tengo 3 ecl86) y el ojo mágico, las demas esperan turno para hacer de previo.
Saludos a todos.



[Sergibal]

Esta imagen me trae gratos recuerdos, del primer amplificador que compre cuando era un adolescente, recuerdo que era de marca italiana Geloso, no tenia gran potencia, tampoco un sonido excelente, pero me permitia escuchar unos vinilos que me gustaban, recuerdo tambien que tenia unas valvulas 12AX7. Vaya que ahi dentro se podia cocinar algo por que calentaba que daba un poco de miedo. Saludos.



[Robo]

Hola, tiempo sin pasar por aquí, les comparto el último amplificador que hice, es un híbrido que usa un 12au7 y 2 irf510, el esquemático está aquí :
NP-100v12: DIY 12AU7 (ECC82) Tube / IRF510 MOSFET Headphone Amplifier

El amplificador fué hecho hace días pero el tubo original fue quebrado por mi gato así que me tocó esperar para conseguir el tubo nuevo y ahora si montarlo en su caja.
Los Mosfet no calientan mucho al aire libre, pero si dentro de esa caja en que los metí, por eso en éstos días le estaré abriendo unos huecos de ventilación, ya tienen disipadores puestos pero no es suficiente. Bueno aquí están las fotos.



[rash]

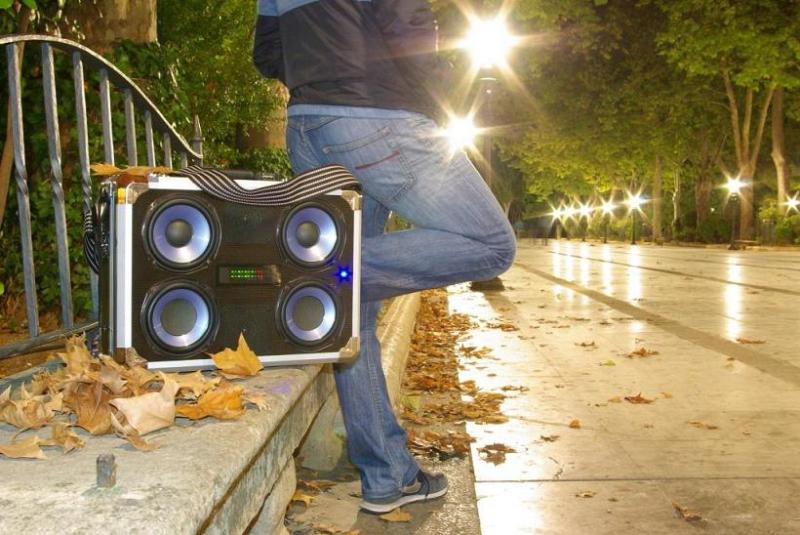

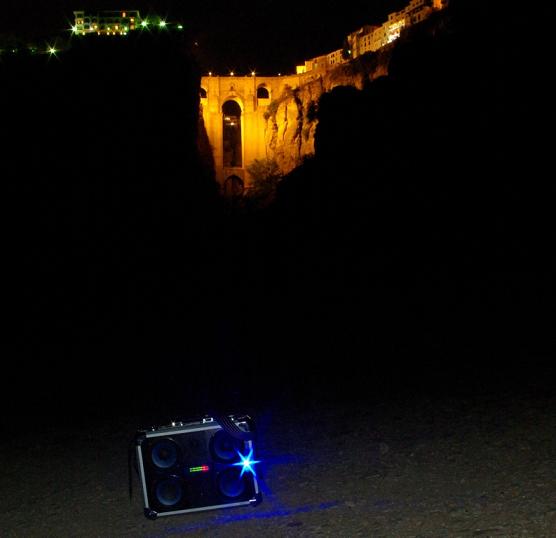

Nuevo amplificador portátil con el vumetro de una vieja pletina sony...

Ahh por cierto, el puente del fondo pertenece a la ciudad donde paso mis dias....

Un saludo y cuidense



[TetsuoTNT]

Hola, hace ya días que a duras penas visito el foro, y no sé por qué todavía no he puesto enlace a un vídeo que subí del ampli que monté. Ahora está un pelín más evolucionado, y lo escucho con unos parlantes mejores que los del vídeo. Un saludo.



[SERGIOD]

Nuevo amplificador portátil con el vumetro de una vieja pletina sony...

Ahh por cierto, el puente del fondo pertenece a la ciudad donde paso mis dias....

Un saludo y cuidense

https://www.forosdeelectronica.com/gallery/files/1/2/4/7/6/imgp9176.jpg

https://www.forosdeelectronica.com/gallery/files/1/2/4/7/6/imgp9147.jpg

Ahora si te saltaste la barda te salio de lujo excelente amplificador puedes subir todos los datos,
PD: Bonitos parlantitos azuleados



[Robo]

felizitaciones robo muy lindo ¡¡
saludos

Gracias! ese es mi primer trabajo con tubos, y como resulto andar bien, ahora voy por algo mas complejo



[tatajara]

felizitaciones a rash y tetsuo tnt ¡¡
rash muy buenos tus montajes, te admiro jejeje

Gracias! ese es mi primer trabajo con tubos, y como resulto andar bien, ahora voy por algo mas complejo

de nada ¡¡ por algo se comienza jeje
saludos



[Tavo]

JorgeR, muy lindo tu montaje, siempre bien prolijos y limpios como de costumbre... excelente.

Saludos.



[epxaudio]

hola amigos del foro aqui estoy de nuevo,, gracias por los comentarios sobre my ampli que comparti con ustedes,, aqui les traigo mas fotos de otro ampli que fabrique con otras caracteristicas y hace poco que lo termine y me quedo buenisimo ,, espero que les guste ,, y sigo agradeciendo las criticas constructivas ,,,,, epxaudio,,,,,



[pipa09]

Buen montaje !



[ArArgonath]

Saludos epxaudio. Te quedó genial el equipo, pero me surgió una duda como hiciste para hacer las rejillas de ventilación?



[Quercus]

Nuevo amplificador portátil con el vumetro de una vieja pletina sony...

Ahh por cierto, el puente del fondo pertenece a la ciudad donde paso mis dias....

Un saludo y cuidense

Otro portatil muy bonito, y ademas practico de transportar...con bandolera y todo...
Saludos

hola amigos del foro aqui estoy de nuevo,, gracias por los comentarios sobre my ampli que comparti con ustedes,, aqui les traigo mas fotos de otro ampli que fabrique con otras caracteristicas y hace poco que lo termine y me quedo buenisimo ,, espero que les guste ,, y sigo agradeciendo las criticas constructivas ,,,,, epxaudio,,,,,

Gran trabajo... en horabuena...



[Don Plaquetin]

Hola, rash me podes dar algunos datos de esos parlantes y si a los de abajo tus los tapaste o vienen así???



[rash]

Hola, rash me podes dar algunos datos de esos parlantes y si a los de abajo tus los tapaste o vienen así???

Hola, los parlantes los conseguí de un equipo Sony....y los de abajo ya venían así....

Saludos

Rash



[rodrigocn]

posteo el ampli que estoy haciendo un 5.1(con matrix hafler decoder),tiene 1 stk 401-120 para los frontales,y 4 tda2050 para los traseros,central y woofer,aun no esta terminado.
tengo que terminar todo el gabinete(era uno reciclado de pc),pintarlo y hacer el frontal de aluminio,similar a el rotel rb956ax,no se compara con la calidad que hay en el foro pero va mejorando



[Mastodonte Man]

Disculpen , tengo una duda, habia leido que Tacatomon habia remplazado los transistores "2N5401" por otros, creo que los "MPSA92", pero no estoy seguro del porque ni del para que.... alguien me podria explicar porque es mejor poner los "MPSA92" que los "2N5401" ???

SALUDOS!!!



[Fry]

Si miraras el datasheet de ambos verias que es principalmente por el voltaje que manejan los MPSA92, para ciertas aplicaciones es mejor que el 2N5401, ademas de este ultimo se dice que vienen muchos falsos o con las patas en diferente orden con respecto al datasheet ...



[leaseba]

Hola, aca estoy armando el modulo como comente en el titulo, me falta poco para terminarlo y armarlo..asique pronto subire fotos con el amp completo de 8 canales, todo para hacer el home 8.1 canales al estilo cine para mi pieza, A ROMPER VIDRIOS!!!!


Adjunto tambien el proyector Optoma GT 750e HD 3D directo y el BlueRay LG 3D, y yo en el facebook jaja!!

Y la caja del amplificador completo, faltaria agregarle 2 canales mas de potenciometros y 2 salidas mas atras para los parlantes faltantes...falta poco....
