Fotos de Amplificadores hechos en casa

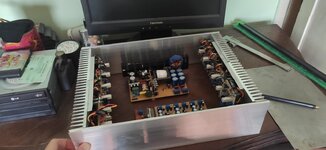

Montado en un gabinete de esos "feos", si no recuerdo mal con una bías en 410mA, con un filtrado de 14100uf por rama, la verdad que suena bastante bien y sin ruidos...


Adjuntos

  • IMG_20201104_152551.jpg
    216.4 KB · Visitas: 74
  • IMG_20201104_152513.jpg
    333.4 KB · Visitas: 75
  • Z-30 version 4 (2).pdf
    472.9 KB · Visitas: 39
Aquí va mí humilde aporte al tema,se aceptan críticas constructivas. IMG_20201106_210721478.jpg


Adjuntos

  • IMG_20201106_195604164.jpg
    283.3 KB · Visitas: 11
  • IMG_20201106_195617684.jpg
    313.4 KB · Visitas: 11
  • IMG_20201106_210728278.jpg
    336.1 KB · Visitas: 12
  • IMG_20201106_210806558.jpg
    294.6 KB · Visitas: 12
  • IMG_20201106_210814181.jpg
    191.9 KB · Visitas: 13
Que tal compañeros.
Acá les muestro otro proyecto que sigue en construcción, ya tiene mucho que lo estoy armando y avanza lento 🙄.
Es un par de pequeños amplificadores para el auto, con sus respectivas SMPS DC-DC con TL494.
Los amplificadores son un LM4780 alimentado a +-25v para los parlantes de las puertas y Un NMos200 alimentado a +-40v para el subwoofer.
Aún me falta armar sus respectivos crossover, pero ya falta menos.
Colo es costumbre la mayoría de los componentes son recuperados de placas.


Adjuntos

  • IMG_20200508_003853.jpg
    460.2 KB · Visitas: 65
  • IMG_20200510_164418_1.jpg
    236.1 KB · Visitas: 64
  • IMG_20200603_005131.jpg
    240.5 KB · Visitas: 63
  • IMG_20201004_143042.jpg
    292.3 KB · Visitas: 58
  • IMG_20201109_210034.jpg
    278.1 KB · Visitas: 57
  • IMG_20201110_005538.jpg
    514 KB · Visitas: 57
  • IMG_20200714_214037.jpg
    411.2 KB · Visitas: 50
  • IMG_20201004_133201.jpg
    288.3 KB · Visitas: 51
  • IMG_20201004_140435.jpg
    404.7 KB · Visitas: 63
Es doble cara la placa. Hay conexiones de ambos lados más el plano de tierra. Saludos. Es un fullbridge con tl494 + delay de encendido + ac detector + overload detector + detector de alta temperatura . Todo esto al Sd del 2110.
Mensaje automáticamente combinado:

La otra cara


Adjuntos

  • 796FD91D-4375-4600-916C-4F38514DF680.jpeg
    214.9 KB · Visitas: 49
Última edición:
Seguimos avanzando, tranquilo.
Sepan disculpar al intruso de la segunda fotografía.


Adjuntos

  • IMG_20201118_224824814.jpg
    176.5 KB · Visitas: 42
  • IMG_20201118_223748308.jpg
    247.5 KB · Visitas: 42
  • IMG_20201118_224426475.jpg
    239.8 KB · Visitas: 43
  • IMG_20201118_223821226.jpg
    276.9 KB · Visitas: 40
  • IMG_20201118_223535201.jpg
    185.9 KB · Visitas: 36
  • IMG_20201118_223509211.jpg
    175.8 KB · Visitas: 38
Solventando la ausencia de audio para un TV Smart que quedó inoperante en la sección del amplificador, el cliente pidió un amplificador pequeño como para aprovechar los parlantes internos del TV. Buscando entre mis checheres, encontré la tarjeta de un TV Chino con el integrado TDA7266SA el cual extraje y haciendo un pequeño PCB y un puñado de componentes reciclados (excepto el potenciómetro 😁) construí un amplificador muy sencillito de montar pero con excelente sonido configurado en BTL. Compré una cajita plástica para contener el circuito y el sonido salió al ruedo y excelente 🤗😁. Fotos.


Adjuntos

  • A+ Gallery_1.jpg
    A+ Gallery_1.jpg
    25.6 KB · Visitas: 48
  • A+ Gallery.jpg
    A+ Gallery.jpg
    31.6 KB · Visitas: 45
  • A+ Gallery_3.jpg
    A+ Gallery_3.jpg
    36.6 KB · Visitas: 48
  • A+ Gallery_2.jpg
    A+ Gallery_2.jpg
    45.8 KB · Visitas: 46
  • A+ Gallery_4.jpg
    A+ Gallery_4.jpg
    31.5 KB · Visitas: 47
  • A+ Gallery_5.jpg
    A+ Gallery_5.jpg
    31.1 KB · Visitas: 48
Sí Rulfo y Sparda236 tienen razón debería de llevar un Fusible aunque el trafo lleva un fusible interno en el primario y considerando la sencillez y lo chico pienso que me pasé de confiado 😅. Saludos gracias 😀.

Es mejor el fusible del lado primario, ya que del lado secundario tenes que poner 2, uno para cada rama, y si solo por sobre consumo (en vez de 4 ohms le pusiste 3 o 2 ohms) se quema 1 solo y se quema el amp... En cambio el del primario se quema y de apaga todo.
