Fotos de Amplificadores hechos en casa

[DMLUNA]

Exactamente, pero se debe conectar a tierra/masa.
Asi como está, y si tuviese una tapa tambien de aliminio, se crea una jaula de Faraday.

Perdón por la ignorancia,que cosa se debe conectar a masa? Toda el envoltorio de papel aluminio?



[DJ T3]

Exacto, todo el envoltorio/carcasa/gabinete/etc., metalico que lo recubra. Incluso puede solamente ser la base metalica, o no poner nada, depende del diseño del circuito.
En éste caso, no es necesario realizar la jaula de Faraday, eso se usa en la parte de comunicaciones (radiofrecuencias, microondas, etc)



[DMLUNA]

@DJ T3 muchas gracias por la información a modo de respuesta !!!
No sé que haría sin ustedes compañeros del foro !!!



[Agustinw]

@DJ T3 muchas gracias por la información a modo de respuesta !!!
No sé que haría sin ustedes compañeros del foro !!!

Buen día DMLUNA, es tal como indica DJT3, todo ese papel está conectado a masa y junto a las tapas que son de chapa dejan el circuito blindado a interferencias. En este caso con esto se redujo a practicamente nada las interferencias del modulo bluetooth y las interferencias que se produce cuando uno acerca la mano a los potenciometros del control de tonos.



[moonwalker]

Hola colegas. Subo algunas fotos del sistema que rediseñé de un mini parlante activo al que se le dañó el sistema de batería e inventando un poco la eliminé y removiendo el pequeño amplificadorcito que estos traen, agregué un amplificador transistorizado que subí aquí: Fotos de Amplificadores hechos en casa.

Taladrando y atornillando, le agregué sus accesorios externos: un switch, un portafusible, un terminal socket para parlantes y sus entradas o jack RCA. Instalé un transformador viejito que tenía por allí rodando con su respectivo puente rectificador y su par de condensadores. Aprovechando el sistema de USB BLUETOOTH FM que tenía originalmente el baflecito amplificado quedó un sistema por decirlo híbrido con un puntaje de 10 . Para las postrimerías, agregaré un ecualizador y habilitaré las entradas AUX para obtener un sistema mucho más versátil y completo.



[moonwalker]

Aquí adjunto una versión del amplificador anterior cuasicomplementario que había presentado aquí Fotos de Amplificadores hechos en casa pero ahora con transistores más robustos D718 y con fuente de corriente para el par diferencial y multiplicador Vbe con su ajuste para el control de la corriente de reposo. Con una fuente de +/-45V el amplificador funciona excelente . Obtuve Voltaje Offset de 24mV y 12mA Bias por cada transistor de salida (se puede llevar a unos 25mA sin problemas). El disipador es algo chico por lo que se debe colocar uno con un poco más de área sin embargo lo dejé tal cual porque usé el amplificador con su ventilador en un viejito equipo de sonido Samsung modelo Max-55 al cual se le había quemado la etapa de salida con STK. El voltaje de alimentación de equipo suministra +/-35V. Pronto adjuntaré fotos trabajando en el equipo de sonido. Saludos. Dios les bendiga.



[sebsjata]

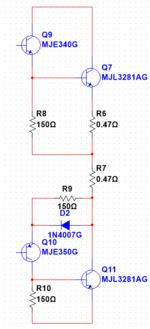

@moonwalker para futuras correcciones agrega un diodo y una resistencia en serie con el driver de la parte negativa, se llama diodo Baxandall, ese diodo intenta corregir la asimetría en la región del crossover ya que se está usando un EF en la parte superior que requiere 1.2V para encender y en la parte de abajo se usa una configuración CFP o Sziklai que requiere 0.6V para encender, ese diodo agrega esos 0.6V que hacen falta para corregir la asimetría.
realmente Baxandall recomienda usar un transdiodo
hay otras versiones donde conectan el diodo y la resistencia a la resistencia de colector del transistor negativo



[moonwalker]

@moonwalker para futuras correcciones agrega un diodo y una resistencia en serie con el driver de la parte negativa, se llama diodo Baxandall, ese diodo intenta corregir la asimetría en la región del crossover ya que se está usando un EF en la parte superior que requiere 1.2V para encender y en la parte de abajo se usa una configuración CFP o Sziklai que requiere 0.6V para encender, ese diodo agrega esos 0.6V que hacen falta para corregir la asimetría.
Ver el archivo adjunto 267400realmente Baxandall recomienda usar un transdiodo
Ver el archivo adjunto 267401hay otras versiones donde conectan el diodo y la resistencia a la resistencia de colector del transistor negativo
Ver el archivo adjunto 267402

Hola sebsjata gracias por la recomendación y por supuesto que la tendré en consideración para el próximo proyecto. La configuración que he visto en varios diseños de amplificadores por ejemplo cuasicomplementario y CFP es la última que adjuntaste. Gracias sebsjata y demás colegas por su atención .



[moonwalker]

Subo un par de fotitos algo borrosas pero que muestran el amplificador P3A de Rod Elliott (me gusta mucho este circuito). Por allí tenía un par de transistores TO-3 los cuales debido a la oxidación perdieron el código pero los recuperé de un viejo amplificador ya extinto y realizando un PCB sencillo, obtuve el circuito que les posteo. Coloqué una fuente con +/-35V ajustando la corriente de reposo a unos 22mA. El voltaje offset quedó en 38mV y a diferencia del circuito de Rod, usé un espejo de corriente para los colectores del par diferencial. El sonido es elegante, sin ecualizador ni preamplificador ( aunque lógico le hace falta su previo). Con unas horas escuchando música , cada vez que realizo este amplificador me fascina más. Saludos



[DMLUNA]

Buen día foristas.
Subo imágenes del preamplificador que estoy ensamblando.
Tiene vumetros led, control de tonos, graves,medios, agudos,balance y volúmen.
Así quedaría el conjunto, amplificador + pre.



[rulfo]

Buenas, después de llevar un tiempo parado he vuelto ha retomar el tema, tenía este amplificador a medias, ya hoy lo he terminado ( le daré una vuelta al cableado, no me termina de convencer...) y probado, y espectacular como suena y con qué potencia y lo increíble que ha y salido funcionado de primeras.

He utilizado el pre del compañero mnicolau.

Amplificador y Pre HiFi Rotel + PCB

Bueno como me es imposible comprar un amplificador de alta calidad, decidí armarme uno. Busqué el manual de servicio de un amplificador Rotel RA-02, aislé las etapas amplificadoras y pre-amplificadoras y armé el PCB. El resultado es un circuito barato (gasté más o menos unos 5U$S en el...

www.forosdeelectronica.com

Y la etapas de potencia del compañero Quercus.

Amplificador 100W con Darlington

Aquí les pongo los datos de un amplificador con Darlington, que seguro, más de uno conoce. He dado algunas vueltas con el buscador del foro por si ya estaba posteado y no lo he visto. Si lo estuviese con PCB, me trasladare a ese hilo y posteare mi versión. Venia en una revista de Resistor del...

www.forosdeelectronica.com

Con un transformador de 30v ac, 8,3amp, 22000uf por canal, puente de diodos de 35amp, un segundo transformador para alimentar el pre, el protector y retardo a la coneccion de altavoces, y el soft star...
Y poco mas...



[rulfo]

Buenas, ayer lo probé durante un buen rato, con cargas fantasmas de 8 ohm, y suena bastante bien, potencia, nada de ruidos extraños, pero, el problemas viene cuando lleva un rato en funcionamiento, la temperatura de los disipadores va subiendo (y pensaba que estaban sobredimensionados) cuando quise llegar estaban en 60 grados, y por lo tanto el bias se disparó en unos 60mv, arranca en frío en unos 15mv.
Es normal que al subir la temperatura suba el bias?
Le voy ha poner un ventilador encima de cada disipador, en la zona donde se encuentra los transitores, ya que debajo de los disipadores ahy boquetes que aspiren el airr...



[Daniel Lopes]

Hola caro Don rulfo , si es normal que lo Bias suba con lo aumento de la tenperatura .
Eso si deve ao facto de las tensiones de juntura de los transistores canbian al ritmo de la tenperatura.
Puedes chequear eso muy facilmente , mida con auxilio de un murtimetro digital la tensión de juntura de un diodo o de un transistor , despues caliente bien el e recheque la tensión de juntura , vais perceber que esa diminue en relación de cuando frio ( tenperatura anbiente).
Mirando bien las fotos posteadas una dica que te dejo aca serias distribuir mejor los transistores de potenzia pelo dicipador de calor y no dejarlos tan cercanos entre si al centro del dicipador.
Lo ventilador arriba del dicipador de calor debe "chupar" lo aire caliente , o sea funcionar como exaustor de calor .
!Saludos desde Brasil!



[Dr. Zoidberg]

ayer lo probé durante un buen rato, con cargas fantasmas de 8 ohm, y suena bastante bien, potencia, nada de ruidos extraños, pero, el problemas viene cuando lleva un rato en funcionamiento, la temperatura de los disipadores va subiendo (y pensaba que estaban sobredimensionados) cuando quise llegar estaban en 60 grados, y por lo tanto el bias se disparó en unos 60mv, arranca en frío en unos 15mv.
Es normal que al subir la temperatura suba el bias?

No es normal que lo haga teniendo el xVBE apoyado contra el disipador precisamente para bloquear ese efecto. Tenés un problema "serio" con el control de bias: fijate que el transistor xVBE esté bien apoyado contra el disipador de los transistores de salida y que se apoye con la parte plana y NO con la parte curva. Si es necesario, agregale una chapa con tornillo para apretarlo contra el disipador.



[rulfo]

No se aprecie muy bien en la imagen, pero tiene el tránsistor en la parte plana apoyado, con pasta y una chapa que lo presión atornillada al disipador...
Si lo mantengo a poco volumen va bien, pero claro cuando ya lo subo a la mitad o algo más, va calentado poco ha poco y con ello la subida del Bias, y claro como el transformador tiene 8,3 amp, ya empieza también a bajar la tensión, no aguanta ese exceso de corriente ..
No se si sería lo correcto hablar en el propio tema del amplificador...



[Dr. Zoidberg]

No se si sería lo correcto hablar en el propio tema del amplificador...

Probablemente convenga hacerlo ahí...



[Daniel Lopes]

Hola a todos , por las fotos posteadas puedo veer que la puebre puente rectificadora fue montada sin cualquer dicipador de calor .
Mi sugerencia es providenciar un bueno dicipador e calor para el y tanbien poner capacitores de desacople (100nF x 50V) en paralelo con cada diodo que conpoen esa puente.
!Saludos !



[Gasparv]

88

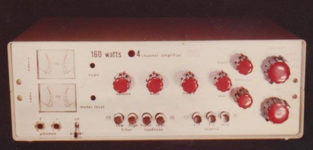

.Son cuatro módulos Carkit, 1980


Una copia de un plato LENCO L75



[rulfo]

Hola a todos , por las fotos posteadas puedo veer que la puebre puente rectificadora fue montada sin cualquer dicipador de calor .
Mi sugerencia es providenciar un bueno dicipador e calor para el y tanbien poner capacitores de desacople (100nF x 50V) en paralelo con cada diodo que conpoen esa puente.
!Saludos !

Si tiene, uno de esos de uña, quizás pequeño, pero no calienta....
Lo que si le métere los condensadores...



[DJ T3]

Favor, no desvirtuar éste hilo. Cada cosa en su lugar.

Ver el archivo adjunto 27063588
.Son cuatro módulos Carkit, 1980
Ver el archivo adjunto 270637

Una copia de un plato LENCO L75

Ese de arriba es el que armaste?
