Preamplificador con componentes discretos "Old Style"

Fogonazo

"Qualified exorcist approved by the Vatican"
"Coqueto previo" con controles de graves, agudos, balance, lowdness realizado con componentes "Discretos"

Ventajas sobre lo mismo realizado con IC´s: Ninguna
Desventajas sobre lo mismo realizado con IC´s: Ninguna *
¿ Por que realizarlo así ?: ¡ ¿ Y por que no ? !









* Esto si estamos hablando de integrados "Normalitos", (TL072, 4558, Etc)





Adjuntos

Última edición:

capitanp

Miembro irreconocible

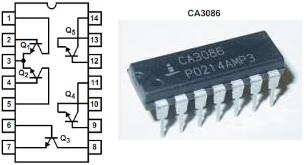

Bonito pero mas lindo con este IC para los amp difer.


Además de bonito, robusto. Un buen proyecto para distraernos un rato y disfrutar de la manera como se hacían las cosas hace un tiempo. A mi no me tocó vivir esa electrónica, soy un "jovencito" jajajaja pero sin duda me gustaba ver los circuitos de las épocas pasadas. De ahí nació mi amor por la electrónica. La amamos así no nos entendamos aveces. Gracias por compartirlo Fogo'.


pandacba

Rocker Bear
El CA3086 ya no se fabrica, National que fue comprada por Texas tenía un CI similar, no si ya lo discontinuaron o no

Se está haciendo moda esto de la electronica discreta, hace poco me pegó tambien lo de hacer cosas de estas con componentes, hasta diseñe un opamp discreto asi bien mini, pero no sé por mas que intenté no pude reducir el ruido y mejorar el PSRR por mejores transistores y topologias que usaba, bueno para al menos superar las prestaciones de integrados tipo lm741 :eek: :D.

Última edición:
Muy original como esta resuelto, pero... ¿dónde encontrás potes con derivación para sonoridad?
JAJAJA!
Hablando en serio, si bien creo que la ventaja de los ICs podría ser una menor distorsión y gran estabilidad, este circuito en realidad es un opamp discreto, y seguro suena de maravillas ya que uno no mide los parámetros sino que oye como suena y al estar complementado NPN y PNP es muy simétrico y la ganancia que se le exige no es muy alta de manera que unos transistores alcanzan para obtener un muy buen pre. Un placer ver este diagrama y entusiasmarse con su análisis, gracias por compartirlo.


Fogonazo

"Qualified exorcist approved by the Vatican"
Otro previo "Old Style", Hi Fi, Hi End, Re-Monono y Re-Pitufo








Multisim dijo:
Respuesta a la frecuencia
Desde CC a 35KHz ± 0,1 db
Desde CC a 78KHz ± 0,5 db
Desde CC a 100KHZ ± 1 db

Distorsión < 0,000 a 1KHz
Distorsión < 0,001 a 10KHz
Distorsión < 0,001 a 15KHz
Distorsión < 0,002 a 20KHz
Distorsión < 0,002 a 22KHz

Ganancia 20db
En algún momento publicaré la segunda etapa y la fuente de alimentación.


Adjuntos

Última edición:
Excelente Fogo'! Y regular desde las tensiones para amplificadores no es problema, de hecho supera la de algunos amplis'; se podría conectar directamente a la fuente de un LM3886 o LM4780. (±35V). Pero si se desea todo a transistores, hay muchos amplificadores que funcionan con esa tensión. :aplauso::aplauso::aplauso: Y amo esa entrada JFET, con transistores apareados. Faltó: Re-coqueto :oops:

saludos!

Última edición:

Fogonazo

"Qualified exorcist approved by the Vatican"
Fogo, ¿en tu esquma, el filtro Loudnes lo forman C1, C2 y R2? . . . . .
El Filtro se forma con: La derivación del potenciómetro de volumen, C2 y R2


Excelente Fogo'! Y regular desde las tensiones para amplificadores no es problema, de hecho supera la de algunos amplis'; se podría conectar directamente a la fuente de un LM3886 o LM4780. (±35V). Pero si se desea todo a transistores, hay muchos amplificadores que funcionan con esa tensión. :aplauso::aplauso::aplauso: Y amo esa entrada JFET, con transistores apareados. Faltó: Re-coqueto :oops:

saludos!
La fuente de alimentación es tanto o mas complicada que el propio previo :rolleyes:


Por un momento tuve una hermosa ilusion, Queria clonar el premp pero tiene unos transistores todos raros, busqué y rebusque información en la web pero no encontre.


Adjuntos

Fogonazo

"Qualified exorcist approved by the Vatican"
snipero dijo:
Por un momento tuve una hermosa ilusion, Queria clonar el premp pero tiene unos transistores todos raros, busqué y rebusque información en la web pero no encontre.
Puedes reemplazar esos transistores por similares de bajo ruido BC549/BC550 y sus complementarios BC559/BC560

Fogonazo dijo:
Puedes reemplazar esos transistores por similares de bajo ruido BC549/BC550 y sus complementarios BC559/BC560
En serio? Que bueno, siempre he querido un pre discreto con tonos, pero ¿por que tiene esos transistoes de colores? me mate buscando informacion y nada pero si tu dices que los puedo reemplazar por los BC549/BC550 es mejor porque esos si los puede conseguir.


DOSMETROS

High 2m Modereitor
Eso de los transistores marcados de colores es negocio de ellos , les borran el nombre y los marcan de un color y de otro para la ubicación en el kit que te venden . . .


Fogonazo

"Qualified exorcist approved by the Vatican"
snipero dijo:
En serio? Que bueno, siempre he querido un pre discreto con tonos, pero ¿por que tiene esos transistoes de colores? me mate buscando informacion y nada pero si tu dices que los puedo reemplazar por los BC549/BC550 es mejor porque esos si los puede conseguir.
En el circuito del previo hay NPN y PNP, coloca los reemplazos correctos.

Aquí una interesante alternativa
