Fotos de Amplificadores hechos en casa

[epxaudio]

Saludos compañeros foreros ,, aqui estoy de nuevo al ruedo ,, les subo unas imagenes de mi primer amplificador listo y sonando al 100% ,, este es el primero y mas pequeño en potencia de los 5 ampli que tengo como proyecto ,, es un amplificador de 70 + 70 watts ,, fuente , protector y amplificador ,, todo montado en la misma placa pcb, vumetro y potenciometro en otra placa pcb , los dos ampli son totalmente independientes ,, solamente estan unidos por las masas ( tierra ) ,, nuevos diseños de mis cajas metalicas ,, espero que les guste y agradesco las criticas contructivas ,, que como siempre las tomo muy en cuenta para mis proximos proyectos ,, en fin saludos al foro y sus miembros "" epxaudio ""



compañeros se me olvidaba ,, jeje por aqui tambien les dejo el link del video ,, donde se aprecia la puesta en funcionamiento del ampli de 70+70 watts ,, espero que les guste ,,

,,,,,

"" epxaudio ""



[tatajara]

hola gente !!
hoy les traigo unas fotos de un ampli que rearme digamos, se trata de dos LM1875 que ya tenia armado y como los pcb estarban hechos de otra manera y tuve un problema con uno de los integrados, decidi reacer el pcb, si bien el pcb es el de cekit, yo lo reforme a mi gusto y necesidades jeje

este hera el pcb anterior, lo habíamos hecho en mi escuela, y este es el de ahora jeje
espero que les guste
saludos
tatajara



[svartahrid]

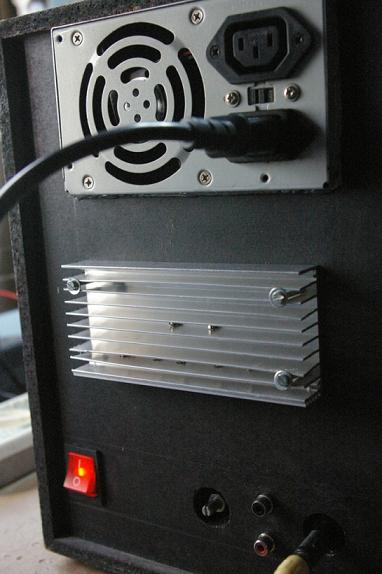

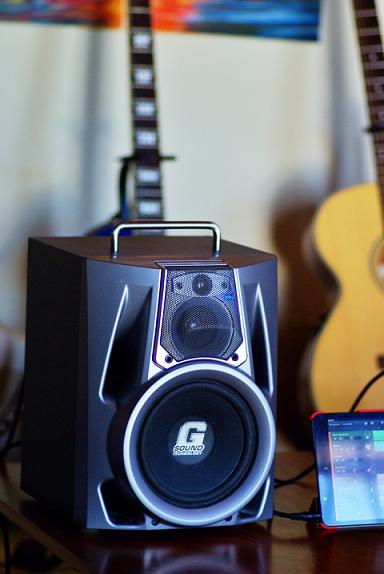

Hola como andan, les dejo una foto de un monitor (si me permiten la licencia ) realizado con un bafle de un equipo HIFI. Le he colocado en su interior una fuente de PC a lo bestia, junto con un amplificador TDA1562Q. Evidentemente, cumplo con este montaje, toda la teoría electro-acustica de cualquier bafle que se precie jajaja.....pero al final no suena mal y puedo escuchar mi música de forma cómoda y económica.
Saludos....rash

https://www.forosdeelectronica.com/gallery/files/1/2/4/7/6/la_foro_4_2.jpg

https://www.forosdeelectronica.com/gallery/files/1/2/4/7/6/imgp6396.jpg

Se ve interesante, pero de inmediato deja en evidencia de que aparte que metiendo esas cosas ahí dentro, ya alteraste el espacio óptimo necesario para el que fue diseñado esa bocina, y no menos importante, la fuente está completamente sellada ? porque obviamente se podría escapar presión por esos lados, así también como por las hendiduras que tuviste que hacer para los otros componentes.



[agustin8199]

por fin termine mi amplificador , a hora la pregunta ¿le fabrico un gabinete o lo ensamblo adentro de una columna de audio?



[Maurici0]

Hola Agustin, bonito amplificador . Estoy 99% seguro que ese transformador y ese disipador es de un minicomponente AIWA tengo exactamente los mismos jajaja. Saludos



[agustin8199]

Hola Agustin, bonito amplificador . Estoy 99% seguro que ese transformador y ese disipador es de un minicomponente AIWA tengo exactamente los mismos jajaja. Saludos

MUCHAS GRACIAS , si es de un mini que se quemo por maltratos pero se pudo salvar un par de cosas



[andrew01]

¡Hola
********* saludos mi amplificador estéreo dclass con smps tratando de
terminar etapas conductor WOLVERINE y DJ LECO
un cordial saludo
andrew01
: Cry:



[blanko001]

Hola, les enseño lo que yo creía que sería:
Ver el archivo adjunto 104156

... y lo que es:






Vista superior para ver el disipador (eran 2 disipadores de STK4142II):


¿Muy superior en la realidad no?

Bueno... el circuito corresponde a mi diseño del PCB de la versión stereo del ROTEL RA-02 publicado por mnicolau aquí.

No lo he probado aún porque tengo el transformador a "mediobobinar", mañana espero probarlo. No he montado las cajas porque estoy empeñado en un gabinete muy bueno pero tengo unos bafles de un tío a la mano

En el pasado (26-DIC_2012) lo probé en el protoboard, los componentes son los mismos y desde ese entonces dejé el proyecto en pausa, ahora estoy intentando acomodar todo.

Fotos del pasado
Miren el STK en la esquina superior izquierda:
Ver el archivo adjunto 85701

Aquí el disipador en detalle, los transistores son los mismos y son reciclados:
Ver el archivo adjunto 85703

Saludos!

EDIT: PROBADO. Funciona 100%



[tatajara]

hola gente como andan ??
estuve probando el ampli que arme la otra vez, que subi fotos (unos mensajes mas atrás) y uno de los canales se calienta mucho una resistencia que va de la pata 4 a la 5 del integrado (1hom) que también es la salida del amplificador, pero solo cuando conecto el parlante
estuve revisando todos los componentes y ninguno esta en valores raros, lo único raro que me parecio son los valores del integrado al medirlo con el tester en la escala de diodos
medi la salida en cc y me esta mandando mas voltade de lo normal, revise cortos y demás y no encuentra nada !!
el integrado es nuevo pero me parece que no es original !!
que sugerencias me dan ??
lo publique aca para no crear otro tema, si a los moderadores les parece inadecuado mil disculpas
les dejo una foto del pcb, que es el de cekit pero reformado a mis necesidades jeje
saludos



[wilmerjavier]

Éste amplificador Pionner es un driver normal, se le acopló el sistema de inyectores que posteó el amigo "Jhon Mulato", trabaja con fuente cuadruple con voltajes asi..... 150 75 0 75 150 rectificados... ya se armó y se probó durante 12 horas continuas, espero que les guste a los amigos del foro



[andrew01]

Probando mi clase D amplificador estéreo de 1500 vatios por canal estéreo a 95 0 95 cc + / - con altavoces que hice en casa
cada altavoz 1200 vatios en mi caseta de jardín
un cordial saludo
andrew01



https://www.youtube.com/watch?v=gE4b7V1sXtE&feature=youtu.be



[blanko001]

El 400W de la rockola, PCB modificado; puente de diodos y condensadores en la misma placa. Además de drivers en hilera (noten los tornillotes, sirven de disipador ) y resistor de 10Ω como núcleo de bobinas. Este irá dentro de un minicomponente "alterado" para que entregue mayor potencia. Los parlantes también cambiaron.





Saludos!



[Juan Carlos Hernández Púa]

¡¡¡¡¡¡¡ Con esos tornillos te puedes ahorrar el disipador !!!!!
¡¡ Enhorabuena por el montaje !!!.
Un saludo.



[andrew01]

Etapa Conductor Probado buen sonido



[alcides alvarez]

¡¡¡¡¡¡¡ Con esos tornillos te puedes ahorrar el disipador !!!!!
¡¡ Enhorabuena por el montaje !!!.
Un saludo.

...Pero sin duda seve genial aprobacion:



[alcides alvarez]

Se ve lindo este pcb alcides. Por casualidad tendrías el esquema?

Saludos....

No tengo el esquema pero para mi que funciona,estoy por armarlo en estos días pero utilizaría otros tr finales por que he preguntado y nadie en las tiendas los tienen.



[gevv]

mi viejo proyecto (2006) 1XSTK4044 5XTDA7296 + 5.1 módulo remoto



[boloyspe]

muy bueno todos estos proyectos, e estado experimentando com muchos diagramas y hay unos me han salido muy buenos subire digramas cuando los termine, saludos a todos



[Electronica "ADJCP"]

Hola, les enseño lo que yo creía que sería y. Funciona 100%

hola hermano te felicito, buen trabajo. Me pasarias el archivo pdf con el diagrama y el pcb para hacerlo tambien , saludos desde venezuela...



[fen2006]

amigo el circuito original lo encuentras en la pagina de construye tu video rokola.com. esta todo y funciona de maravilla.
