Fotos de Amplificadores hechos en casa

Éste amplificador Pionner es un driver normal, se le acopló el sistema de inyectores que posteó el amigo "Jhon Mulato", trabaja con fuente cuádruple con voltajes así..... 150 75 0 75 150 rectificados... ya se armó y se probó durante 12 horas contínuas, espero que les guste a los amigos del foro.

Buenas tardes compañero,
una consulta, es recomendable cambiarle el filtro de acople de señal a la tarjeta Pionner por uno de mayor valor (47 UF) ? Esto con el fin de ampliar el rango de frecuencia de entrada, he tenido esa inquietud pero quisiera consultar cual sería el posible resultado antes de ponerlo en practica. Gracias...


Buenas tardes compañero,
una consulta, es recomendable cambiarle el filtro de acople de señal a la tarjeta Pionner por uno de mayor valor (47 UF) ? Esto con el fin de ampliar el rango de frecuencia de entrada, he tenido esa inquietud pero quisiera consultar cual sería el posible resultado antes de ponerlo en practica. Gracias...

NO modifica mucho, pero una red filtro pasa bajo es mas que cambiar un capacitor te recomiendo que veas
Filtro pasivos y respuesta en Frecuencia
y veras que es mejor un capacitor a masa que en serie entre la entrada y la base.

Saludo

Última edición:
Hola cordial saludo.....
Técnicamente, no debería afectar, ya que es un filtro de acople, y si también he escuchado eso..... Habria que probar, obviamente usa la lámpara serial, por seguridad del amplificador..... Ok

Buen día y que las ideas y creaciones nos lleguen como los cobros de luz....o como era? en fin, primero, presentar, lo que inicio como una triste historia:
se quema mi computadora de escritorio y llega el fin de uso de un 5.1 que tenía conectada a ella, por recursos ahora tengo que adaptarme a una laptop, que solo tiene salida de audífonos stereo.
y sus tristes bocinitas de la lap, no van a sacarme la adrenalina que requiero en el día a día..... y comienza a salir la idea de juguete nuevo, comenzando por unas bocinitas de 3W, pal perro.... y tenia arrumbadas 2 satelitales Sony 40W que comencé a hacerlas activas, faltaba algo, así que empecé a la idea de no solo sería estéreo, sino 2.1.

Empezando en la primera foto con el disipador de aluminio pegado a la carcasa de un multímetro, con el integrado TDA8571J de 4 canales, alimentado con una fuente atx modificada a 12V y mas de 10 Amp, ni sufre, pero con filtro pasa-bajos r-c simple amplificado con un utc2822 de las bocinitas de 3W, un sacrificio que valoro mucho :p de los 4 canales: 2 para stereo alimentando los parlantes Sony y 2 para los graves, alimentando 2 cajas de un ex-modular Sharp x-bass, ahora con parlantes de 40Watts, muy nítido el chip.
Pero ya encarrilado el ratón a ingar su suerte el gato....algo así, tenia botado de años un modular Kenwood, y su stk 405-070, cerebro muerto así como su lector de cd, y habemus 2.1 v2!

Para los satelitales en este, usé el amplificador STA540SA en modalidad de 2 canales en puente para el stereo normal, alimentado por una pequeña fuente conmutada y el stk para los graves, pegado a una parte de su placa la cual tiene todas sus protecciones trabajando. Los 2 amplificadores 2.1 no tienen control de volumen general , el audio se controla por la laptop, solo el control de volumen graves en las 2, son juguetes diseñados solo para esa lap, un celular les queda chico, no sacan fuerza, el 2.1 v2 presenta como filtro de graves, la modificacion de una plaquita de preamplificador simple de salidas para subwoofer rc4558 original del equipo de sonido, que no servía de filtro, solo preamplificador, que ahora actúa como pre+filtro pasabajos con entrada de volumen por resistencias fijas, pero su salida con potenciometro de 50k para volumen de graves, la v2 tiene un detalle con el transformador, y es que calienta demasiado, el equipo venía muy limitado en su origen asi que un ventilador de un pequeño transformador fue la solución simple, pero que aun asi, da un sonido potente y preciso...para mi esta muy bien.


IMG_20221006_020250.jpgIMG_20221006_015710.jpgIMG_20221006_015730.jpgIMG_20221006_015805.jpgIMG_20221006_015819.jpgIMG_20221006_020006.jpgIMG_20221006_020308.jpgIMG_20221006_020422.jpgIMG_20221006_020506.jpgIMG_20221006_020519.jpgIMG_20221006_020547.jpgIMG_20221006_020804.jpgIMG_20221006_020840.jpgIMG_20221006_020859.jpg

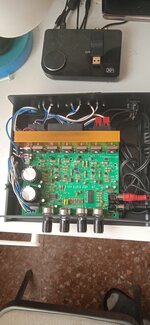

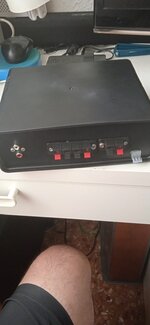

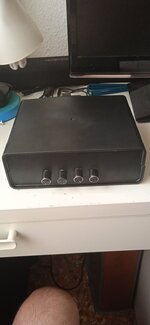

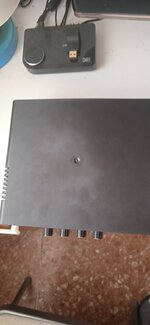

Os presento mi proyecto... Es un amplificador que compre echo en Ali, chino vamos!!. Es un 2.1 canales, el transformador no cabe por eso el conector de tres pines a la izquierda, la caja es comprada y alemana según dice. Me a costado mi tiempo meter todo ahí, pero a la final lo conseguí y creo que quedó bastante bien.

Saludos.


Adjuntos

  • IMG_20221102_120219.jpg
    94.4 KB · Visitas: 59
  • IMG_20221102_120208_1.jpg
    105.9 KB · Visitas: 47
  • IMG_20221102_120200_1.jpg
    114 KB · Visitas: 59
  • IMG_20221102_115849.jpg
    209.9 KB · Visitas: 60

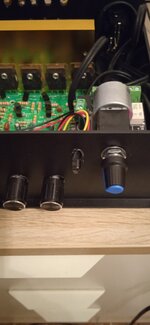

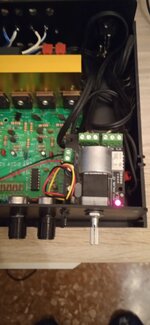

He instalado el control de volumen con control remoto, lo alimento con 12v del mismo amplificador. Y he conectado entradas y salidas al volumen, el pote a quedado un poco más alto que los otros, pero no cabía, funciona perfecto.... Dejo fotitos.


Adjuntos

  • IMG_20221111_152156.jpg
    123.2 KB · Visitas: 55
  • IMG_20221111_152219.jpg
    109.7 KB · Visitas: 55
El sensor es plano, no es el típico en forma de diodo. Creo que lo voy a pegar con pegamento y dejarlo plano, y que asome la cabeza para que le llegue el infrarrojo del mando.

La perilla es la que venía con el pote, no tengo otro xd. Voy a buscar uno un poco más grande a ver si encuentro. Gracias por los detalles.

Edito: me he dado cuenta que al quitar el RCA de entrada derecho, deja de sonar el canal izquierdo. Y mirando el esquema que pone el vendedor, el conector de altavoces está al revés. Se supone por lógica que el conector que está a la derecha es el canal derecho, pues no.... A este amplificador lo han montado al revés, igual que el positivo de altavoz están invertidos, que desastre. Ahora ya lo tengo correctamente.
Un saludo.

Última edición:

Lo derriti con un destornillador caliente, es que me parece casi imposible hacer un orificio cuadrado. Aún sigo intentando conseguir la pistolita de silicona.

Un saludo.
