Fotos de montajes electrónicos hechos en casa

[El forastero]

Hola:
Esta es mi fuente de alimentacion la fabrique yo, esta hecha con carcaza de una fuente de pc, sacando un poco de detalles esa arandela que tiene para que calse el potenciometro y un poco de pintura esta de diez, la ocupo para todo me anda de 10, me falto ponerle mas cosas pero no me da espacio la caja......... gracia un saludos a todos........... bie bie



[rash]

muy buena forastero.... te falta ponerle un voltímetro....

saludos



[mariano22]

muy buena... tengo en la mia el mismo sistema del cable con las bananas y los cocodrilos.. es muy practico...

de cuanto voltage es? y corriente?



[El forastero]

Hola:
Creo que es a mi que me preguntas, la fuente tiene 24V regulables y entrega 2 amper me falto el voltimetro, no hay lugar para ello. jajaja bueno saludos. Bie Bie.



[Helminto G.]

Hola:
Creo que es a mi que me preguntas, la fuente tiene 24V regulables y entrega 2 amper me falto el voltimetro, no hay lugar para ello. jajaja bueno saludos. Bie Bie.

si hay lugar, la mia es muy similar y si hay espacio incluso la mia es de 3A



[El forastero]

tira una foto asi me das una idea gracias.



[Helminto G.]

perdon por la tardanza, peo aqui esta mi fuente 0-35V 3A n un gabinete de fuente atx con todo y voltimetro



[Electronec]

perdon por la tardanza, peo aqui esta mi fuente 0-35V 3A n un gabinte de fuente atx con todo y voltimetro

Muy buen trabajo, el acabado genial.
Si señor........

Saludos.



[rash]

Estoy de acuerdo con electronec, un buen trabajo.... quedó muy compacta, se ve muy bien

saludos



[El forastero]

hola ,
si que da bien con voltimetro, pasa que tu caja metalica es mas grande que la mia yo tengo un cooler que ocupa casi toda la parte frontal, veo que ocupaste la parte lateral para el frente, voy a tener que cambiar de diseño, la voy a desarmar voy a buscar una mas grande y poner un voltimetro



[Helminto G.]

gracias por los comentarios, de hecho es un gabinete comun de atx de 300W el asunto presisamente esta en el ventilador, com me ocupaba gran parte de espacio decidi evitarlo colocando un disipador de procesador que trabajando a los 3A apenas entibiaaun tiene posibilidad de colocar un ventilador sobre el disipador pero realmente no lo nesecita, espero te de ideas y quede mejor tu fuente



[Tacatomon]

Muy buena Fuente de poder H. Gris. Es hora de que también ensamble la mía... El detalle será el sendo transformador de 17Vac@20A. Tendrá que ser un gran gabinete reforzado.

Saludos!



[Helminto G.]

tacato creo que eso si no cabria en un gabinete de fuente de pc, espeemos verlo pronto



[Tacatomon]

Hay unos gabinetes antiguos de ATX que eran más grandes... Quizás en uno de esos. ¿Donde consigues los medidores tipo panel?



[MaTiXx090]

Hola amigos de forosdeelectronica...
Queria mostrarles mi primer pcb, que arme gracias a ustedes.
Nunca habia armado un PCB, y los crcuitos que armaba, los armaba en el protoboard y listo, el problema, es que una vez que necesitaba nuevamente el protoboard, chau circuito.

Entonces me decidí por hacer un pcb, para que los circuitos queden impresos y listo.... Sin vueltas.

Para empezar, yo quería hacer un transmisor FM, pero la verdad, que al menos yo creo que es bastante dificil como para ser mi primer PCB.

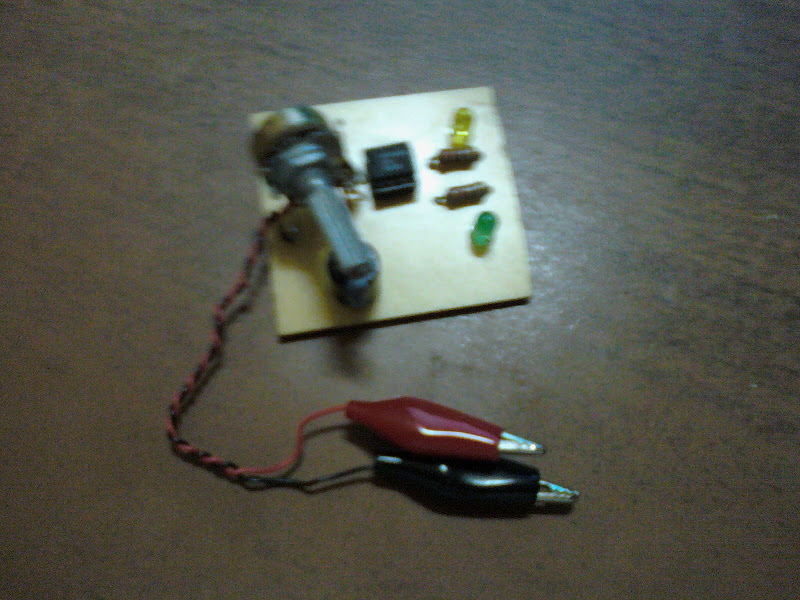

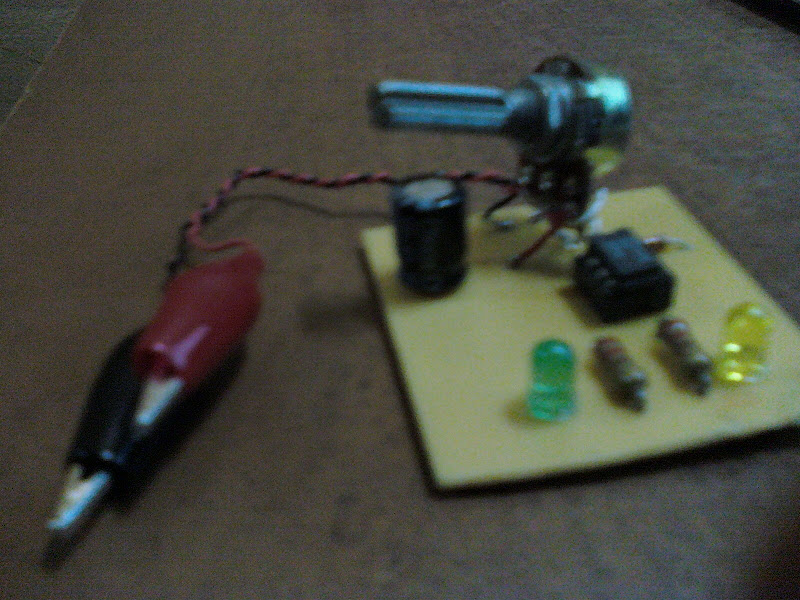

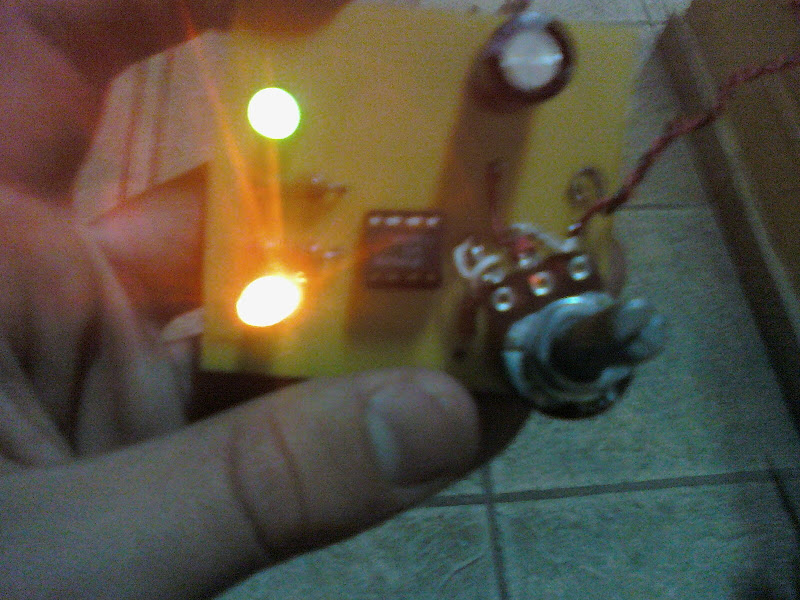

Entonces me decidí por hacer un circuito basico con un timer 555, para encender y apagar un led.

Use un metodo que encontre, que la verdad me pareció bastante barato y facil...
La verdad que no conozco el nombre, pero es ese que se imprime en toner, se lo plancha a la hoja, y luego se tira la plaqueta al acido.

Aca van unas fotos del experimnto, tengan en cuenta que fue la primera vez y que no se soldar muy bien...!

Bueno, gracias a todos por entrar, y espero comentarios!!



[lubeck]

Jejeje... te quedo mejor que la primera que hice con plancha...

Felicitaciones



[MaTiXx090]

Jejeje... te quedo mejor que la primera que hice con plancha...

Felicitaciones

Muchisimas Gracias Lubeck



[Electronec]

Enhorabuena MaTiXx090, poco a poco, todo es empezar.
Despues de la primera vendran mas y mejor.

Saludos.



[Helminto G.]

la clave es la practica, tambien te quedo mejor que la primera mia, nomas aguas con las soldaduras



[mariano22]

tambien!! quedo mejor que la mia:
